Цена : 1 699 000 р.
Полная автоматика в большом диапазоне

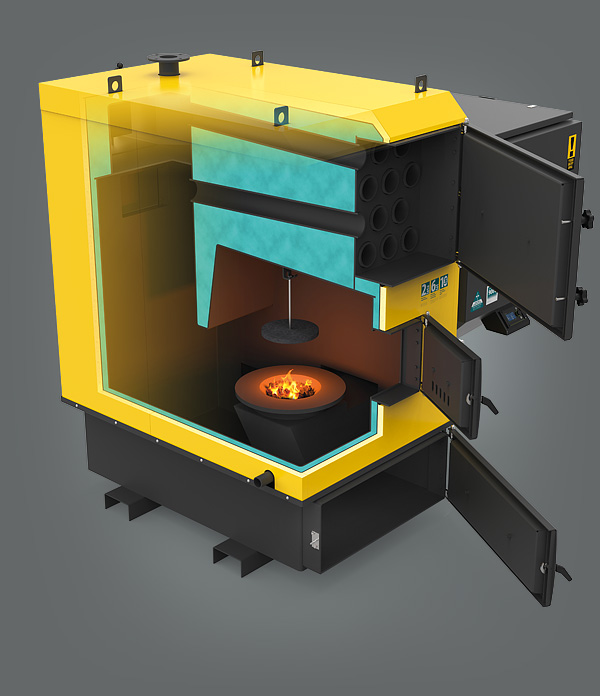

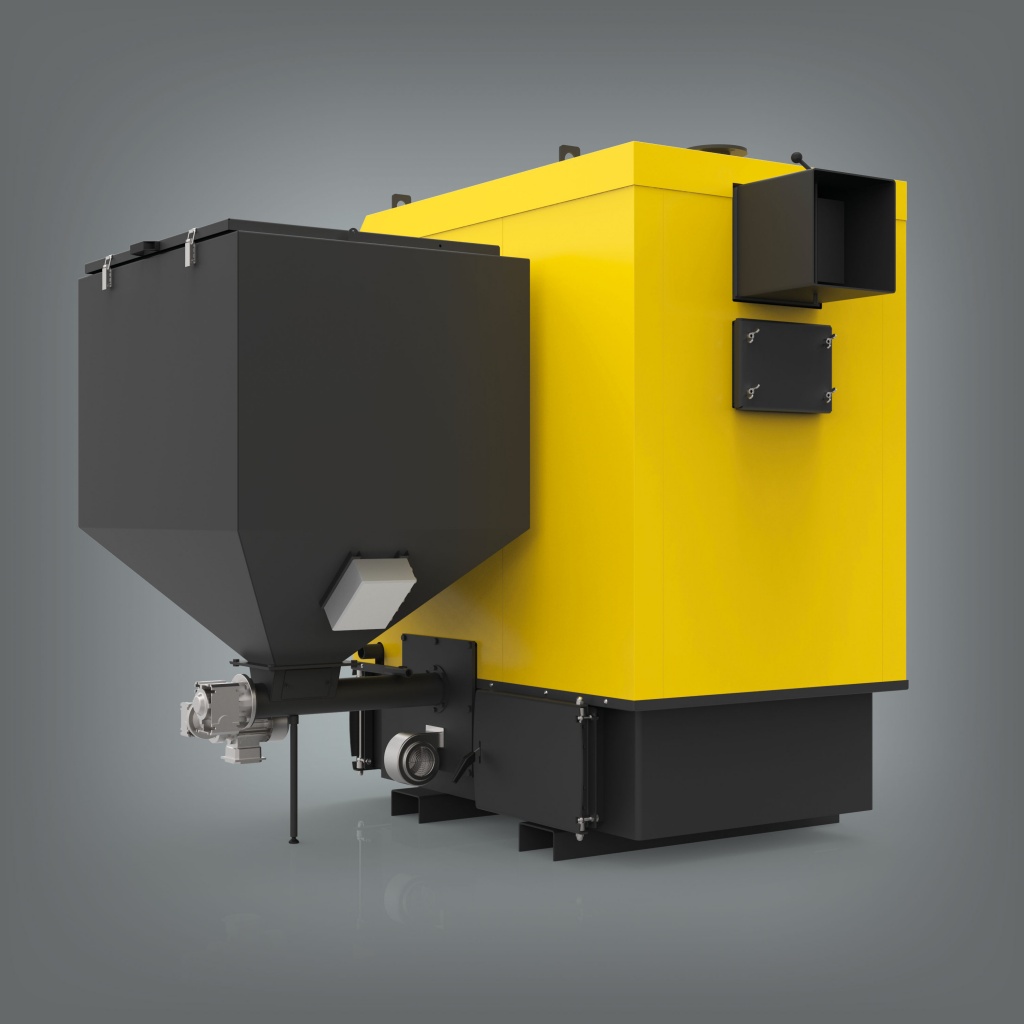

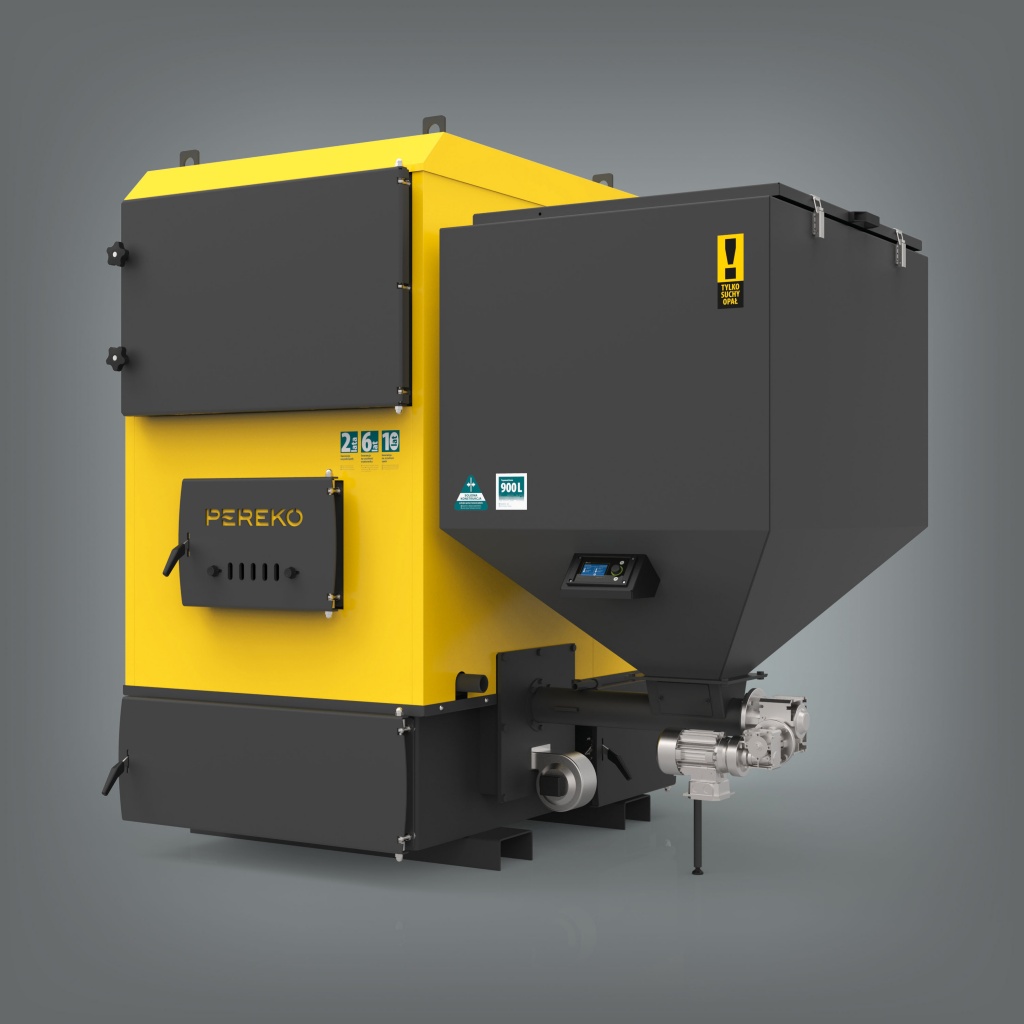

Серия котлов KSR Pro разработана для пользователей, которые ценят высокопроизводительное оборудование, удобное в обслуживании и позволяющее эффективно обогревать здания с большой кубатурой. Все эти потребности обеспечивает габаритная конструкция котла, в который топливо автоматически подается из бункера. Широкий диапазон мощности (6 размеров от 75 до 300 кВт) делает устройство идеальным не только в домах с большой площадью, но и там, где автоматическая подача топлива является приоритетной. KSR Pro способен обеспечить тепло в гостиницах, музеях, больницах, церквях, школах и других общественных зданиях.
Повышение комфорта обслуживания
KSR Pro работает очень эффективно, учитывая тип используемого топлива, каким является недорогой экогорошек. Загрузка топлива осуществляется автоматически с помощью ретортного подающего устройства. Электронный контроллер ecoMAXX 800 R2 фирмы PLUM, обеспечивает слаженное управление и отвечает за оптимальную дозировку топлива и поддержание нужной температуры воды в котле и в системе потребления. Контроллер управляетет 4 насосами (ЦО, ГВС, теплый пол и циркуляция), приводом смесительного клапана и ограничителем температуры (STB). Для увеличения интервала обслуживания используются увеличенные бункеры, которые позволяют непрерывно работать на одной загрузке топлива до 5 дней. Для повышения функциональности котел сконструирован таким образом, чтобы иметь возможность подсоединить топливный бак с его правой или левой стороны.
Гарантия прочности и безопасности
Современная система управления с множеством функций для предотвращения перегрева котла и всей системы способна обеспечить безопасную эксплуатацию оборудования без присмотра пользователя. Когда котел достигает 90°C, подающее устройство и вентилятор сразу останавливаются, а резкое повышение температуры включает насос, который активно выводит накопившееся избыточное тепло. Усиленная конструкция теплообменника обеспечивает соответствующий уровень прочности оборудования. Для его производства используется котловая сталь толщиной до 12 мм в котлах большой мощности.
Параметр
Ед.
Тип котла
75
100
130
150
200
300

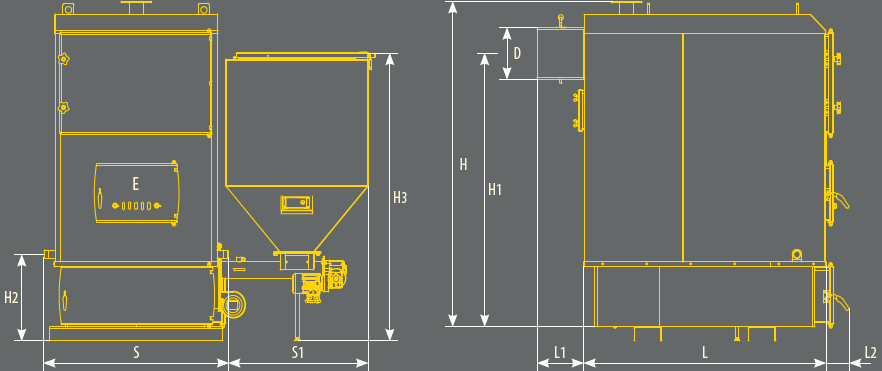

Размеры
D
[мм]
250 × 250
300 × 300
360 × 360
E
[мм]
344 × 244
416 × 320
500 × 300
L1
[мм]
300
L2
[мм]
160
L
[мм]
1160
1330
1530
1730
2030
2350
H
[мм]
1680
2050
2450
H1
[мм]
1380
1750
2050
H2
[мм]
415
520
H3
[мм]
1640
1730
1800
S
[мм]
820
1170
1400
S1
[мм]
900
1150
Основное топливо
—
Экогорошек
Тепловая мощность*
[кВт]
20 – 75
25 – 100
30 – 130
35 – 150
45 – 200
50 – 300
Площадь обогреваемых помещений**
[м²]
do 750
do 1000
do 1300
do 1500
do 2000
do 3000
Кубатура обогреваемых помещений
[м³]
do 1875
do 2500
do 3250
do 3750
do 5000
do 7500
Объем заполнения бункера
[дм³]
900
Объем воды котла
[дм³]
250
700
750
800
1000
1500
Материал теплообменника
—
Сталь P265GH [PN-EN 10028] Толщина 8 — 10 мм
Максимальное рабочее давление
[бар]
2
Требуемая тяга***
[Па]
50
60
70
Питание / Мощность
[V/Вт]
230 / 500
230 / 650
Масса котла без воды
[кг]
1000
2090
2300
2530
2750
4150
Схема установки с четырехходовым клапаном и водонагревателем
Четырехходовой смесительный клапан (четырехходовой клапан) используется для управления потоком жидкости или газа. Он оснащен четырьмя портами, то есть четырьмя местами для соединения труб. Он используется в основном в установках центрального отопления для определения температуры обогревающей воды и горячей воды, а также для повышения температуры воды, возвращающейся в котел.Подходит для всех типов котлов, особенно для котлов на твердом топливе с автоматической или ручной загрузкой, и для всех типов систем отопления.Четырехходовой клапан снижает эксплуатационные расходы и сочетает в себе две функции:• смешивает горячую воду от источника тепла (котла) с более холодной водой, возвращающейся из системы отопления. Эта функция позволяет осуществлять плавную регулировку температуры нагрева воды в зависимости от потребности системы отопления. Это дает возможность получения более высокой температуры в нагревателе по отношению к воде в батареях, благодаря чему можно уменьшить температуру в помещении без понижения температуры котла.• защищает котел от низкотемпературной коррозии, что значительно расширяет период его эксплуатации. Сводит к минимуму разницу температур воды на выходе из котла по отношению к воде, которая возвращается, что позволяет избежать точки росы и поддерживать в котле оптимальную температуру для увеличения срока его эксплуатации.
Технические условия для установки котла в закрытой системе (расширительной)
Для обеспечения безопасности использования и поддержания оптимального режима работы оборудования следует:
• прочитать инструкцию котла, контроллера, шнека и придерживаться содержащихся в них указаний,
• Инструкции следует хранить таким образом, чтобы можно было ими пользоваться в процессе обслуживания оборудования,
• Не допускать к обслуживанию детей, лиц, не ознакомленных с содержанием Руководства а также лиц, которым их инвалидность делает невозможным безопасное использование,
• Установку осуществлять в соответствии с действующими предписаниями, а также в соответствии с условиями и рекомендациями, содержащимися в Руководстве,
1.2. Подбор правильной мощности котла
Номинальная мощность купленного котла должна быть подобрана таким образом, чтобы соответствовать очевидной потребности в энергии и тепле даже в случае наступления очень низких температур.
Не следует, однако, покупать котел более мощный, чем заложено в проекте. Выбор слишком мощного котла приведет к повышенному расходу топлива и к недостаточному контролю над процессом сжигания, тем самым увеличивая эксплуатационные затраты, тогда как слишком слабый котел не обеспечит нужной мощности для обогрева дома.
• Перед началом установки котла проверить, все ли компоненты исправны и укомплектован ли котел всеми приспособлениями для обслуживания и чистки,
• Котел регулярно чистить, не реже одного раза в неделю, тщательно удаляя образовывающиеся слои сажи и пепла, которые снижают исправность котла,
• обеспечить непрерывный доступ к устройству,
• не позволять температуре воды в котле превышать уровень 95°С,
• поддерживать рабочее давление не выше 1,5 bar.
ВНИМАНИЕ! Установка котла соответствует действующим стандартам и нормативам, ввод в эксплуатацию должен быть осуществлен квалифицированным специалистом.
Приблизительную мощность котла можно вычислить с помощью калькулятора мощности котла, имеющегося на нашей интернет-странице www.per-eko.ru. Кроме того, следует также принять во внимание: толщину стен и утеплителя, теплопроводности окон и дверей (в частности, герметичность окон и дверей, вид используемых стекол) а также климатическую зону, в которой расположен отапливаемый дом.
Котлы с подающим устройством серии KSP Duo, KSR Beta и KSR Beta Plus относятся к группе водяных низкотемпературных котлов и не подлежат регистрации в региональном Отделе технадзора. Они предназначены для работы в системах центрального водяного отопления (самотечных или под давлением) открытого типа в частных домах, гаражах, торговых объектах, хозяйственных помещениях и т.д., которые соответствуют требованиям безопасности по национальным нормам, регламентирующих безопасность водяного обогрева в системах открытого типа. Эти котлы разрешены для работы в системах с рабочим давлением не выше 1,5 бар, а максимальная температура воды в котле - 95°C.
2.2. Техническое описание котла KSP Duo, KSR Beta и KSR Beta Plus
Котлы серии KSP Duo, KSR Beta Plus и KSR Beta мощностью 15 кВт оснащенные верхними очистными дверцами, дверцами топки и дверцами зольника. Все дверцы оснащены калильными плитами, предохраняющими дверцы от чрезмерного нагрева.
Очистные дверки служат для очистки конвекционных каналов. Дверки печи служат для обзора процесса горения и для чистки нагревательных поверхностей. Они снабжены вольфрамовой пластиной, предохраняющей дверки от чрезмерного нагрева. Эти дверки также используются для сжигания в котле «традиционным способом» на водоколосниках (KSP Duo) или на чугунной решетке (CRS KSR Beta Plus) в случае перебоев с электричеством. В свою очередь, дверки зольника и ящик для пепла служат для розжига и для контроля процесса сжигания в печи, а также чтобы выбрать пепел.
Очистные дверки
Очистные дверки служат для очистки конвекционных каналов.
Дверки печи
Дверки печи служат для розжига и контроля процесса горения, а также для очистки нагревательных поверхностей. Эти дверки используются также для сжигания в котле «традиционным способом» на водоколосниках (KSP Duo) или на чугунной решетке (CRS KSR Beta Plus) в случае перебоев с электричеством.
Дверки зольника
Дверки зольника позволяют выбрать пепел, образовавшийся в процессе сжигания.
Ящик зольника
Ящик зольника (кас. KSR Beta Plus и KSR Beta 17-75 кВт) служит для того, чтобы выбрать пепел, образовавшийся в процессе сжигания.
Очистное отверстие
Очистное отверстие служит для очистки конвекционных каналов.
Водяной корпус - это пространство, в котором находится нагревательный агент - вода. Он изготовлен из стального листа P265GH для устройств под давлением, работающих в условиях повышенной температуры. Со стороны топки толщина стенок корпуса составляет 5 и 6 мм. Конструкция котла позволяет эффективно передавать тепло благодаря использованию реверса топочных газов. Конвекционные каналы расположены таким образом, что их очистка выполняется через верхнее очистное отверстие.
Изоляционные панели, смонтированные на поверхности водяной рубашки, уменьшают теплопотери снаружи. Они изготовлены из эстетического вида картриджей из оцинкованной стали, покрашенных порошковой краской, имеющей высокую устойчивость к коррозии. Изнутри картриджи выстелены минеральной ватой (изоляционный материал).
Микропроцессорный контроллер, установленный в верхней передней части котла, делает возможным программирование работы котла, а также программирование изменения температуры его работы в любое время. Контроллер отвечает также за так называемое обеспечение воздухом камеры сгорания. Дополнительно к контроллеру подсоединен датчик контроля работы и аварийного отключения котла после превышения температуры воды 95°C. Котлы серии KSP оборудованы контроллером с системой плавной регулировки оборотов вентилятора LOGIC.
Наддувный вентилятор предназначен для циклической доставки нужного количества воздуха к ретортной горелке. Количество поставляемого воздуха - величина переменная, регулируемая микропроцессорным регулятором.
2.2.6. Узел автоматической подачи
Механизм подающего устройства вместе с горелкой приводится в движение моторедуктором и находится с правой или левой стороны от котла. Его задачей является отбор топлива из бункера и его автоматическая подача в камеру сгорания. Котлы с подающим устройством оборудуются тремя видами горелок:
1. желобного типа PSQв серии KSP Duo,
2. стальная ретортная в серии KSR Beta,
3. ретортная чугунная в серии KSR Beta Plus.
Конструкция механизма делает возможным его быстрый монтаж или демонтаж. Топливный бункер с плотно закрываемой дверцей установлен на механизме подающего устройства. Подробная информация находится в Инструкции по обслуживанию подающего устройства, прилагаемой к документации котла.
Патрубок горячей воды - это подсоединение котла к системе центрального отопления со стороны горячей воды.
Патрубок обратной воды - это подсоединение котла к системе центрального отопления со стороны холодной воды, возвращающейся из системы.
Котел имеет сварной боров, который является элементом, направляющим сжигаемые газы из котла в направлении дымохода.
Завихритель газов помещается в конвекционных каналах с целью завихрения сгораемых газов, что повышает производительность и мощность котла. В случае слабой тяги дымохода следует его убрать.
Водяные трубы - это стальные элементы, наполненные водной и постоянно находящиеся в конвекционных каналах. Их функцией является увеличение нагревательной поверхности котла, то есть увеличение мощности и производительности котла путем более эффективного отбора тепла от сгораемых газов.
Водоколосники наполнены водой и выполняют функции аварийной решетки при аварии котла или во время перерыва в обеспечении электроэнергии.
Тепловой предохранительный клапан защищает топливо в бункере от возгорания. В случае перегрева или заброса жара в трубу подающего устройства, температурный датчик клапана открывает клапан и заливает его водой из 5-литрового бачка, подсоединенного с ним шлангом.
2.4. Технико-эксплуатационные характеристики
Параметр
Ед.
KSP Duo
KSR Beta
KSR Beta / KSR Beta Plus
15
19
27
38
15
20
25
28
35
50
Высота
[мм]
1460
1460
1500
1550
1275
1275(1560)
1275 (1560)
1410(1560)
1510 (1560)
1770
Ширина
[мм]
1215
1215
1290
1350
460 + 600
510 + 650
510 + 650
590 + 650
700 + 650
Глубина
[мм]
730
730
730
850
495 + 150
525 + 150
525 + 150
595 + 150
675 + 150
Высота до оси борова
[мм]
1020
1200
1220
1350
1065
1155
1180
1280
1400
Диаметр борова
[мм]
140x140
140x140
160x200
160x200
0 159
0 178
0 219
Площадь обогреваемых помещений1
[м2]
150
190
270
380
150
200
250
280
350
500
Кубатура обогреваемых помещений1
[м3]
375
450
675
925
375
500
625
700
875
1250
Тепловая мощность
[кВт]
15
19
27
38
15
20
25
28
35
50
Эффективность
[%]
~92
~85
Диапазон регулирования мощности
[%]
-90
Объем заполнения бункера
[дм3]
160
190
150
300
Объем заполнения топки
[дм3]
~20
~30
~45
~65
15
20
30
50
60
85
Водяной объем котла
[дм3]
70
80
100
120
52
70
75
96
102
130
Материал теплообменника
—
Сталь P265GH [PN-EN 10028]; толщина 5, 6 мм
Максимальное рабочее давление
[бар]
1,5
Требуемая мин. тяга дымохода2
[Pa]
20
23
25
25-30
20
25
30
Температура воды мин./макс.
[°C]
57/95
Питание/Мощность
[V/Вт]
230/175
Масса котла без воды
[кг]
374
396
484
550
264
348
377
419
456
623
Диаметр водного патрубка
[дюйм]
G 1 Ус
1 при потребности в тепле q-100 W/m2 для дома, утепленного пенопластом толщ. 5 см; 2 PN-EN 12809, PN-EN 303-5:2002;
Топливо, используемое в автоматических котлах, должно иметь достаточную теплотворную способность, быть сухим и иметь рекомендованную производителем грануляцию. Применение влажного топлива или топлива с чрезмерной грануляцией может привести к его застреванию в шнеке и к серьезной аварии котла. Кроме того, вредные примеси в топливе могут вызвать спекание и слишком большое количество пыли и сажи и к увеличению расхода топлива. В зависимости от способа розжига в котле время горения и мощность есть величины переменные. Указанное время касается исключительно работы при использовании рекомендованного топлива. Время горения зависит от многих факторов: калорийности
ЗАМЕЩАЮЩЕЕ ТОПЛИВО
Используется как заменитель основного топлива, может снижать мощность и исправность котла
KSR Beta
гранулят Барлинек (после установки клапана BVTS сервисной службой производителя)
KSR Beta Plus
гранулят Барлинек (после установки клапана BVTS сервисной службой производителя)
KSP Duo
Пеллеты, экогорошек, угольная мелочь, овес, бурый уголь
ОСНОВНОЕ ТОПЛИВО
его использование гарантирует достижение котлом заявленной нагревательной мощности и исправности
Котел поставляется заказчику в собранном виде, готовый к запуску. Перед началом установки, следует проверить наличие дополнительных инструментов и работоспособность арматуры. Комплектный набор должен включать: подающий механизм, контейнер, блок управления, вентилятор, щетку, скребок (в сериях KSR Beta и KSR Beta Plus мощьностью до
50 кВт), крюк, лопатку для золы, спускную пробку, завихрители в камере сгорания (2 шт.), аварийную чугунную решетку (в сериях KSR Beta и KSR Beta Plus), инструкции обслуживания' подающего механизма, блока управления и вентилятора.
• Должна занимать отдельное помещение высотой не менее 2,2 м в новом доме (в уже существующих домах допускается высота 1,9 м).
• Должна иметь установленное искусственное освещение и по мере возможности иметь естественное освещение.
• Должна иметь хорошую естественную вентиляцию, в т.ч.:
1. канал приточного воздуха на наружной стене с сечением не менее 50% от площади поперечного сечения дымохода на высоте максимум 1 м от пола и не менее 200 см2 для котлов до 25 кВт или 400 см2 для котлов свыше 25 кВт,
2. отдельный выпускной канал на внутренней части стены сечением не менее 140 х 140 мм с выходом под потолком возле дымоотвода.
ВНИМАНИЕ! В помещении, где установлен котел, нельзя использовать механическую I вытяжную вентиляцию.
• В центральной части помещения следует предусмотреть сточную решетку и пол с уклоном 1% в направлении стока.
• Пол и стены во всем помещении должны быть выполнены из негорючих материалов.
• Дверь в котельную должны открываться наружу.
Котел не требует фундамента, но допускается его установка на основании, выступающем на 50 мм над полом. Стандартный способ установки котла должен обеспечивать свободный доступ к устройству, позволяющий его чистить и обслуживать. Поэтому при установке котла нужно предусмотреть минимальные расстояния от стен:
• Расстояние от фасада котла до противоположной стены должно быть не менее 2 м.
• Расстояние от бока котла до стены котельной не может быть менее 1 м.
• Расстояние от тыльной части котла до стены котельной должна быть равна по крайней мере длине приспособлений, или около 0,25 м.
ж
1 м
▼
0,25 м
<--------- ►
1. Следует установить самодельный, плотный дымоотводный канал, через который будут отводиться газы из котла.
2. Выводим дымоход не менее чем 1,5 м над коньком для того, чтобы избежать создания обратной тяги. Сечение дымохода должно быть подобрано соразмерно мощности котла и высоте дымохода. Приблизительные расчеты высоты и себчения дымохода можно выполнить с помощью калькулятора сечения дымохода на интернет-странице www.pereko. pl. Независимо от результатов расчетов минимальное сечение кирпичного дымохода не может быть менее чем 14 на 14 см! В то же время сечение стальных дымоходов без тепловой изоляции должно быть на 20% большим, а дымоходы из стальных труб должны быть на 15-20% выше от кирпичных дымоходов.
3. Перед подсоединением котла к дымоходу следует проверить техническое состояние дымохода (лучше всего, если это сделает печник) а также проверить, свободен ли дымоход от иных подключений нагревательных приборов.
3.3. Подключение системы центрального отопл<
3.3.1. Системы водоснабжения открытого типа
Котлы серии KSP Duo, KSR Beta и KSR Beta Plus предназначены для питания водяных систем центрального отопления открытого типа с естественной или принудительной циркуляцией воды. Система, в которой будет работать котел, должна соответствовать требования действующих безопасности.
4. Котел должен быть присоединен к дымоходу с помощью переходника. Не рекомендуются соединения под прямым углом, поскольку это уменьшает тягу в дымоходе. Боров присоединяем к дымоходу с помощью соединения из стального листа толщиной 3 мм (можно купить у продавца). Надеваем ее на выход из котла, вставляем в дымоход и уплотняем высокотемпературным силиконом. Соединение должно слегка подниматься вверх под углом 5°-20°. Если выпуск газов на котле будет иметь длину более 400 мм, рекомендуется выполнить его теплоизоляцию.
3.3.2. Системы водоснабжения закрытого типа
Котлы марки PEREKO на постоянном топливе с автоматической загрузкой топлива номинальной мощностью до 300 кВт можно использовать в системах водоснабжения закрытого типа при условии, что: 1. установка оснащена расширительным бачком; 2. установлено оборудование для отвода избыточного тепла, т.е. комбинированный охлаждающий клапан REGULUS DBV - 1; а также 3. установлен предохранительный клапан 1,5 бар.
ВНИМАНИЕ! Правильный выбор безопасных элементов, а также соответствующего расширительного бачка имеет влияние на уровень безопасности системы, а также самого котла. Эти устройства нужно строго контролировать по крайней мере два раза в год. Первая проверка должна осуществляться во время сезонных запусков котла совместно с системой водоснабжения.
Проект системы отопления должен учитывать защиту котла, перед возвратом слишком холодной водой из системы. Рекомендуется использовать четырехходовой смесительный клапан, что позволяет повысить температуру возвратной воды.
Четырехходовой клапан смешивает подаваемую теплую воду с более холодной возвратной водой из отопительного контура, и тем самым:
• защищает котел от низкотемпературной коррозии и преждевременного выхода из строя,
• увеличивает эффективность нагрева воды для бытовых нужд в бойлере ГВС;
• обеспечивает плавную регулировку нагрева воды для системы отопления;
• повышает эффективность всей системы.
Проектирование соответствующей для данного дома системы и ее исполнение следует поручить лицу с соответствующей квалификацией. Системы ЦО могут различаться, поэтому следует придерживаться указаний, содержащихся в проекте. Ниже представлена примерная схема подключения котла к системе ЦО и ГВС открытого типа с четырехходовым клапаном и бойлером ГВС.
3.4. Подключение котла к электрической сети
Помещение котельной должно быть оснащено электропроводкой с номинальным напряжением сети 230/50Hz в соответствии с действующими нормами. Электропроводка должна иметь розетку, оборудованную заземлением, для предотвращения поражения электрическим током.
3.5.1. Наполнение котла водой перед первым запуском
1. Прежде чем заполнить котел водой следует промыть систему отопления и котел для удаления загрязнений
2. Заполнить систему водой через сливной кран с помощью гибкого шланга. Вода, предназначенная для питания котла, должна соответствовать требованиям норм. Качество воды для заполнения системы отопления влияет на ее долговечность, поэтому вода должна быть чистой, лишенная загрязнений, масел и агрессивных химических соединений. Твердость воды не должна превышать 2°tn (1°tn = 0,71 mval/л). Слишком твердая вода вызывает отложение осадка в котле и системе обогрева, что снижает КПД котла и может привести к его аварии.
3. Вы должны прекратить подачу воды, когда система уже заполнена, то есть если вода переливается из сигнальной трубы расширительного бачка, расположенной в самой высокой точке системы, или если барометр показывает примерно 0,8-1,2 МПа. Добавление должно быть сделано через несколько секунд, чтобы убедиться, что вода вытекает из сосуда.
4. После заполнения системы следует закрыть сливной кран котла и отсоединить от котла гибкий шланг.
3.5.2. Добавление воды в систему
Система отопления с открытым бачком позволяет напрямую контактировать воде с воздухом, что вызывает испарение и необходимость ее восполнения.
ВНИМАНИЕ! Запрещено доливать холодную воду в разогретую систему. Добавление воды в разогретые части котла может привести к его повреждением и одновременно к утрате гарантии. Систему можно доливать водой только и исключительно тогда, когда котел холодный.
Если необходимо срочное добавление воды в систему, следует убрать топливо из топки, охладить котел до температуры 30°C и лишь тогда добавить недостающую воду. После заполнения системы нужно снова начать розжиг.
Не рекомендуется слив из системы после окончания отопительного сезона, так как это увеличивает риск коррозии и образования накипи. Исключением является ситуация, когда требуется выполнения необходимых ремонтных работ во время длительного простоя котла в сильный мороз. В последнем случае рекомендуется слить воду из системы во избежание ее замерзания (и, тем самым, ее повреждения), а также заполнить систему после ослабления мороза.
3.6. Монтаж подающего устройства
Подробное описание монтажа устройства подачи находится в Инструкции подающего устройства, приложенной к котлу.
ВНИМАНИЕ! В котлах серии KSR Beta требуется герметизация теплостойким силиконом места соединения топки с воздушной камерой. Обязанность герметизации места соединения топки с воздушной камерой лежит на установщике котла. Невыполнение
этого требования приводит к ряду проблем, связанных с работой шнека, на которые не распространяется гарантия. Приезд уполномоченного сервисного служащего к котлу марки PEREKO в таких случаях считается необоснованным, а связанные с ним расходы полностью покрываются пользователем котла. Детали монтажа приведены в Инструкции подающего устройства.
4.1. Условия безопасной эксплуатации
Для обеспечения условий безопасной эксплуатации котла нужно прежде всего:
• Правильно установить систему обогрева в соответствии с требованиями действующих норм, касающимися безопасности водяного отопления открытого типа.
• Правильно заполнить водную систему. Не заполнять систему холодной водой во время работы разогретого котла.
• Не эксплуатировать котел при падении уровня воды в системе ниже уровня, указанного в инструкции по эксплуатации системы центрального отопления.
• Запрещается использовать для розжига котла легковоспламеняющиеся жидкости, такие как бензин.
• Никогда не гасить огонь в топке путем заливания его водой.
• При обслуживании котла использовать соответствующее снаряжение и одежду (рукавицы, головной убор, обувь), с большой осторожностью обслуживать неизолированные
поверхности (например, дверки), которые могут нагреваться до высоких температур, могущих вызвать ожог.
Во время открывания дверок стоять сбоку от котла и опасаться выбивающегося пламени. Заботиться о чистоте котельной, обеспечить в ней правильную вентиляцию, а также не держать вблизи нее разъедающие и легко воспламеняемые вещества.
Котел очищать только во время перерывов в его работе.
Во время работ по обслуживанию котла использовать переносные лампы с напряжением не более 24 В.
Заботиться о нормальном техническом состоянии котла и гидросистемы.
Заботиться о чистоте котла.
Перед первым розжигом котла нужно проверить:
1. Исправность установки и подключения к электросети: а. питателя четырехходового клапана (если установлен), б. насоса ЦО, насоса ГВС и теплого пола (если имеется), в. датчика в бойлере, д. вентилятора, е. подающего устройства и пожарного (только для KSP Duo).
2. Исправность уплотнителя плиты горелки (только в серии KSR Beta - см п. Монтаж подающего устройства в котлах серии KSR Beta).
3. Систему обогрева: а. ее герметичность, нет ли протечек воды из котла или системы, б. не замерзла ли вода в трубах и расширительном бачке, в. правильный и достаточный ли
4.3. Розжиг в котле серии KSP Duo
1. Наполнить бункер топлива надлежащим топливом.
2. Плотно закрыть задвижку бункера (ящика).
3. Открыть дверку зольника.
4. Нажатием «Вход» на контроллере войти в ручное меню (автоматически включается вентилятор и подающее устройство) - см. Инструкцию контроллера.
5. Проверить работу оборудования: а. работа вентилятора, б. включение насоса ЦО, ГВС и теплого пола (на мотор-редукторе обороты вправо), в. подающее устройство (переключатель изменения оборотов в коробке на двигателе должен вращаться в правую сторону).
6. Выключить вентилятор. В ручном режиме подающее устройство подает топливо к горелке. Подождать 2-3 минуты, пока уголь не появится в горелке на уровне наддувных отверстий.
уровень воды и ее давление (манометр в зависимости от высоты дома должен показывать от 0,8 до 1,2 бара). Если давление слишком низкое, нужно долить воду, добавляя ее только в холодный котел.
4. Очистное отверстие, которое должно плотно прилегать.
5. Исправность подсоединения котла к дымоходу.
6. Произвести проверку тяги в дымоходе.
7. Снять установленную на заводе чугунную аварийную решетку (в серии KSR Beta и KSR Beta Plus).
7. Разровнять топливо. Положить на него поджигатель и бумагу, далее мелкую деревянную щепу и поджечь. После розжига дымоходная тяга должна втянуть сгораемые газы в конвекционные каналы котла.
8. После розжига дерева и бумаги включить вентилятор и отрегулировать наддув воздуха таким образом, чтобы топливо разгоралось равномерно.
9. После получения стабильного пламени, когда образуется жар на горелке, закрыть дверку и переключить контроллер в автоматический режим (вентилятор, подающее устройство и насос/насосы начнут работать автоматически). Выбрать соответствующее топливо из банка видов топлива в контроллере. Огонь в топке должен иметь вид чистого, ярко-желтого пламени. Красный, дымный огонь свидетельствует о недостаточном притоке воздуха, а белый - о чрезмерном.
ВНИМАНИЕ! Во время автоматической работы контроллера засыпные и очистные| дверки должны быть плотно закрыты.
ВНИМАНИЕ! Температуру в котле нельзя устанавливать ниже 57°C! Это увеличит риск возникновения «точки росы», что значительно ускорит низкотемпературную коррозию теплообменника. Поддержание температуры подачи воды ниже 57°С при одновременном длительном использовании несоответствующего топлива приводит к ускоренному износу котла и снижает его эффективность.
После розжига котла весь контроль над процессом горения возьмет на себя контроллер (см. Инструкцию по обслуживанию контроллера), поддерживая заданную температуру воды в котле и учитывая потребность дома в тепле.
4.3.1. Приблизительные выходные параметры контроллера
Контроллер предварительно настроен, однако его выходные параметры могут быть изменены в зависимости от используемого топлива (эко-горошек, мелкий уголь, пеллеты, овес, бурый уголь) и могут потребовать индивидуальной настройки. Их следует корректировать в зависимости от потребности в тепле, от типа и качества (теплотворная способность) топлива или в зависимости от системы отопления. Правильный выбор параметров обеспечивает экономичный расход топлива.
Топливо
KSP Duo 15
KSP Duo 19
KSP Duo 27
KSP Duo 38
a [s]
b [s]
c [%]
a [s] I b [s] I c [%] a [s] 1 b [s] 1 c [%] a [s] 1 b [s] 1 c [%]
Экогорошек
10
36
30
10
32
35
10
26
50
10
20
60
Мелкий уголь
10
39
30
10
35
35
10
30
50
10
22
60
Пеллеты
10
28
20
10
20
25
15
25
30
15
20
35
Овес
10
28
20
10
20
25
15
25
30
15
20
35
a - время подачи; b - перерыв подачи; c - мощность вентилятора;
Важнейшими параметрами котроллера, которые регулируют работу котла KSP Duo являются время подачи и перерыв в подаче топлива. Эти параметры подбираются в зависимости от вида топлива, тем самым определяя показатели минимальной и максимальной мощности котла. Для этого нужно провести тест минимальной и максимальной мощности (больше информации в инструкции микропроцессорного регулятора), который позволит определить, соответствуют ли выставленные значения - горит ли жар в средней части очага и удается ли сжигать топливо без образования несгоревших его частей. Параметр работы с минимальной мощностью («min.») регулирует минимальную мощность котла. Если топливо во время работы с минимальной мощностью находится близко от стены горелки (возле шнека), следует увеличить время работы min. (время подачи) на 1 сек. Второй параметр - работа с максимальной мощностью («max.») служит для регулировки максимальной мощности котла. Если котел не достигает заданной температуры, следует увеличить время работы «max.» (время подачи) на 1 сек. Правильная установка параметров гарантирует исправную и экономичную работу котла. Изменение параметра «время подачи» автоматически вызывает изменение времени «перерыва в подаче».
4.4.
Розжиг в котле серии KSR Beta и KSR Beta Plus1. Необходимо наполнить бункер для топлива соответствующим топливом.
2. Плотно закрыть задвижку бункера (емкости).
3. Открыть засыпные дверки.
4. Включить контроллер (см. Инструкцию контроллера) и войти в ручное меню.
5. Проверить работу оборудования: а) работа вентилятора, б) включение насоса ЦО, ГВС и теплого пола, в) подающее устройство.
6. Выключить вентилятор. В ручном режиме подающее устройство начнет подавать топливо в течение прибл. 2-3 минут. Нужно подождать, пока топливо не наполнится в реторте до уровня наддувных отверстий.
7. На появившемся из подающего устройства топливе разложить поджигатель и бумагу, а на них - кусочки мелкой щепы и поджечь. После розжига дымоходная тяга должна втянуть сгораемые газы в конвекционные каналы котла.
8. После получения стабильного пламени переключить контроллер в автоматический режим, что приведет в движение работу подающего устройства и вентилятора. После розжига котла полный контроль над процессом горения принимает контроллер (см.
Инструкцию котроллера) и с этого момента котел будет работать в автоматическом режиме.
9. Через 30 минут выставить на контроллере требуемые параметры: рабочую температуру котла (заводская установка на 57°C), время подачи и перерывы в подаче топлива, а также силу наддува в соответствии с указанными значениями согласно Инструкции контроллера и подающего устройства.
ВНИМАНИЕ! Температуру в котле нельзя устанавливать ниже 57°C! Поддерживание более низкой температуры увеличивает риск возникновения «точки росы», что значительно ускоряет низкотемпературную коррозию теплообменника. Поддержание температуры подачи воды ниже 57°С при одновременном длительном использовании несоответствующего топлива приводит к ускоренному износу котла и снижает его эффективность. Требуемые параметры выставить на контроллере согласно Инструкции контроллера и подающего устройства.
Вышеуказанные параметры подлежат индивидуальной корректировке в зависимости от многих факторов, например, от качества угля. Подробную информацию, касающуюся установки параметров контроллера, вы сможете найти в Инструкции по обслуживанию контролера, приложенной к котлу.
Когда вода в котле достигнет заданной на контроллере температуры, котел переходит в режим поддержания - подающее топливо устройство и вентилятор будут периодически включаться (согласно установкам потребителя). В момент, когда температура в котле упадет ниже установленной, контроллер включит подающее устройство и вентилятор и поддержит их работу вплоть до достижения нужной температуры. Перерывы между очередными заправками топливом и время работы вентилятора нужно отрегулировать таким образом, чтобы жар удерживался на горелке и не дошло до его угасания. Если паузы правильно
Для обеспечения длительной работы котла следует систематически пополнять бункер топливом. Топливо следует дополнять самое позднее тогда, когда слой угля в бункере достигнет высоты мин. 30 см от дня бункера. В случае меньшего количества угля может произойти запыление и задымление бункера. В случае отсутствия топлива контроллер выключит всю систему и обязательно придется заново разжигать котел. Для пополнения топлива нужно:
1. Выключить вентилятор
2. Открыть засов бункера для топлива.
3. Досыпать топливо в бункер.
установлены топливо сжигается в средней части горелки, жар не сдвигается в направлении подающего устройства, а несгоревший уголь не падает в зольник.
После выключения контроллера оборудование запоминает последние установленные параметры.
Спустя 8 часов, в зависимости от качества топлива, параметры можно поменять. Для этого нужно переставить, меняя одновременно только один параметр, например, время подачи оставляем таким же, а меняем лишь паузы в подаче топлива. Чтобы это проверить, нужно заглянуть в котел и проверить, находится ли жар на уровне плиты, или он в форме «кучки, нарытой кротом». Если «кучка» слишком высокая и пересыпается, то увеличиваем паузу в подаче топлива.
Контроллер предохраняет котел от перегрева, а также выключает всю систему в случае отсутствия топлива или попадания жара в бункер.
4. Во время засыпки убедиться, что в топливе нет образований, которые могли бы заблокировать работу подающего устройства (щебень, камни, фрагменты дерева или металла).
5. Плотно закрыть засов бункера.
6. Включить вентилятор.
ВНИМАНИЕ! Во время работы котла бункер с топливом должен быть всегда плотно | закрыт!
1. Перейти на ручной режим.
2. Выключить вентилятор и подающее устройство.
3. Включить на несколько минут подающее устройство в ручном режиме, вычищая из него большие порции пепла для того, чтобы убрать весь жар.
4. Выключить контроллер.
4.7. Гашение котла по окончании отопительного
Чтобы погасить котел после отопительного сезона, повторите действия, описанные в разделе «Прекращение работы котла», а затем:
1. Убрать топливо из бака и подающего устройства.
2. Почистить весь котел изнутри, каналы для сжигаемых газов и дымоход.
3. На время бездействия котла оставить дверки открытыми и приоткрыть дверки емкости для топлива, чтобы высушить внутренние части котла и обеспечить постоянный приток воздуха.
Поддержка чистоты котла есть необходимым условием его эффективной, безаварийной работы. Даже небольшой слой налета уменьшает теплоотдачу от газов и, следовательно, уменьшает КПД котла. Это может также явиться причиной его поломки.
Поэтому котел нужно тщательно чистить по крайней мере 1 раз в неделю. После того, как котел погаснет и остынет, нужно 1. убрать золу из камеры сгорания и зольника, 2. почистить
ВНИМАНИЕ! Не следует спускать воду из котла и системы отопления по окончанию отопительного сезона или во время перерывов в отоплении (дольше, чем требуется для ремонта). Это защищает котел от ускоренной коррозии. Однако обязательно следует слить воду из системы в ситуации, когда перерыв в работе котла наступит во время морозов. Это предотвратит замерзание воды и повреждение системы.
топку от сажи с помощью металлической щетки, 3. почистить щеткой горелки и дымоотводы, после чего убрать сажу из дымоотводов, 4. почистить внешнюю поверхность котла от осевшего пела, сажи, пыли и остатков топлива.
Нужно также следить за порядком в котельной, где не должны складироваться никакие другие предметы кроме тех, что нужны для обслуживания котла.
Нужно заботиться о надлежащем техническом состоянии котла и водяной системы:
• Время от времени нужно проверять и в случае необходимости подкручивать болты крепления мотор-редуктора и бункера для топлива.
• Периодически контролировать герметичность водной системы а также плотность дверок котла, борова и дымохода. В случае необходимости нужно заменить уплотнитель бункера для топлива и дверок.
4.9. Работа котла в аварийном режиме
4.9.1. Аварийная остановка котла
Котел нужно остановить всегда, когда: 1. вода вытекает из котла, 2. температура растет выше 90°C или 3. необходимо добавить испарившуюся воду в систему и нагреватели.
С целью остановки котла нужно произвести действия из пункта Прекращение работы котла. В случае необходимости как можно более быстрого выключения котла нужно выгрести жар и топливо из котла с помощью металлического совка в металлическую емкость, вынести жар во двор и там погасить его водой.
ВНИМАНИЕ! Нельзя гасить горячее топливо водой на территории котельной!
4.9.2. Аварийный розжиг котла серии KSR Beta и KSR Beta Plus
В случае длительного отсутствия электричества или аварии системы управления котел
• Периодические осмотры котла нужно производить 1 раз в году во время, когда котел не работает.
• Для осмотра котла и определения объема ремонтных работ котел нужно очистить от остатков горения со стороны топки.
• Более серьезный ремонт, возникший из-за неправильной эксплуатации, имевших место аварий или механических повреждений, должен быть выполнен незамедлительно после согласования с сервисной организацией.
нужно включить в аварийном режиме. Такой режим требует ручного управления, более частого обслуживания и установки чугунной решетки. Использование аварийной решетки допускается исключительно в аварийных ситуациях. Котел, работающий в таком режиме, не достигает максимальной мощности и требует ручного управления.
1. Снимите дефлектор вместе с крепежным стержнем.
2. Уложите чугунную решетку на уголках, находящихся ниже края рамки топочной дверки.
3. Слегка выдвиньте ящик для пепла, обеспечивая доступ воздуха к горелке (процесс горения происходит под действием тяги).
4. Разжечь огонь на чугунной решетке (розжиг должен осуществляться поэтапно деревом, а затем всякий раз всё большими слоями топлива).
5. Максимально открыть заслонку борова.
6. Когда уже можно будет топить основным способом, нужно снять чугунную решетку, собрать дефлектор и начать розжиг котла (см. п. Розжиг котла серии KSR Beta и KSR Beta Plus).
ВНИМАНИЕ! В случае отсутствия электричества и использования аварийной решетки нужно обеспечить оборот воды открытого самотечного типа (особенно важно в случае использования насоса).
4.9.3. Аварийный розжиг котла серии KSP Duo
На случае длительного отсутствия электричества или аварии системы управления котел KSP Duo оснащен постоянными водоколосниками. Для розжига требуется:
1. Открыть средние и нижние дверки.
2. Положить кусочки дерева на водоколосниках, поджечь их, а после засыпать топливом.
3. Максимально открыть заслонку борова.
Водоколосники могут применяться при ежедневном использовании котла, однако это связано с частым добавлением топлива и усиленным контролированием параметров. Эксплуатация котла на водоколосниках приводит к снижению исправности и мощности котла.
5. ПРОБЛЕМЫ В РАБОТЕ КОТЛА - ПРЕЖДЕ ЧЕМ ОБРАЩАТЬСЯ В СЕРВИС
В случае безосновательного вызова службы сервиса транспортные и рабочие затраты сервисных работников оплачивает клиент. Поэтому прежде чем позвонить в сервис, ознакомьтесь с типовыми проблемами в работе котла и путями их решения.
Симптом
Причина
Способ устранения
Дымит снаружи
Недостаточная тяга дымохода
Устранить негерметичность дымохода, борова или дверок котла
Недостаточная высота дымохода
Поднять дымоход на высоту не менее 1,5 м над коньком
Слишком узкое сечение дымохода
Отрегулировать заслонку борова, уменьшить силу наддува
Слишком низкое атмосферное давление
Использовать вентилятор, усиливающий тягу дымохода
Загрязнение дымоходных каналов
Очистить каналы
Низкий КПД котла
Сжигание низкокалорийного топлива
Поменять топливо на высококалорийное
Слабый приток воздуха в котельную
Обеспечить нормальный приток воздуха через окно или вентиляционный канал
Поломка надувного вентилятора или контроллера
Заново выставить параметры в соответствии с Руководством по эксплуатации или поменять на новый - исправный
Загрязнение дымоходных каналов в камере сгорания
Очистить каналы, отрегулировать заслонки
Налет смолы и сырость внутри котла
(симптомы, похожие на протечку)
Применение дерева как основного топлива при отоплении
Использовать топливо в соответствии с инструкцией по обслуживанию
В котле поддерживается низкая температура
Эксплуатировать котел при темп. мин. 57°C
Протечка
оценивается производителем
Ремонт в сервисной службе PEREKO
Чрезмерная тяга дымохода
—
Отрегулировать тягу дымохода заслонкой в борове котла
Топливо зависает в бункере
Топливо слишком влажное
Убрать топливо из бункера и прочистить его
Топливо не высыпается из бункера
Сорвана шпилька шнека
Убрать элемент, блокирующий шнек, и заменить шпильку
Не устанавливается шнек
Нет питания
Проверить питание
Выключен контроллер
Проверить основной выключатель контроллера
Выключатель на двигателе
Проверить выключатель на двигателе
Дымит из бункера
Неправильно установлено время подачи топлива
Правильно установить на контроллере время подачи топлива
Влажное топливо
Проверить и высушить топливо
Неплотно закрыт бункер
Заменить уплотнитель
Чрезмерный расход топлива
Плохо установлены параметры
Помощь сервис-службы
Низкое качество топлива
Заменить топливо
Топливо не полностью сгорает
Слишком короткое время между подачами топлива
Установить правильное время между очередными подачами топлива
Низкое качество топлива
Заменить топливо
