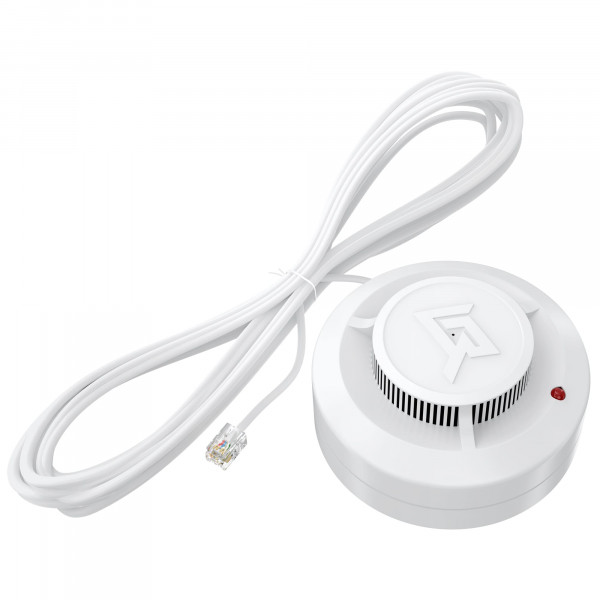

Дымовой извещатель проводной

Цена : 1 090 р.

В корзину!

Модель: ES-SMWS-01
Дымовой извещатель ИП 212-141. Реагирует на появление дыма в помещении, оповещение срабатывает мгновенно. Адаптирован для ectoControl.

Работает с версиями    ectoControl 2.0/2.1/3.0/3.1/3.2/3.3/4.0;
Габариты    диаметр 100 мм;
Диапазон рабочих температур    -30°С до +55°С;
Относительная влажность    до 90%;
Длина сигнального кабеля    10 метров;
Подключение к системе    порты Д1…Д5 и до 50 шт на систему с использованием разветвителей;

1. Что умеет датчик?
- определяет состояние задымленности помещения и передает
его в виде сигнала «норма» или «тревога» в систему ectoControl;
- участвует в автоматических программах системы ectoControl;
- накапливает статистику показаний в Личном кабинете
ectoControl;
- сигнализирует о своем состоянии встроенным индикатором.
2. Технические характеристики
НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ
Габаритные размеры Не более 100x46 мм
Масса датчика с розеткой, не более 150 г
Тип выходного сигнала Открытый коллектор
Радиус зоны контроля при высоте потолков до 3,5м 6,4 м
Ток потребления Не более 100 мкА
Напряжение питания 9…14В
Степень защиты по ГОСТ 14254 IP40
Диапазон рабочих температур -30С…+55С
Длина кабеля в комплекте 10м (с возможностью удлинения до 50м)
3. Монтаж и подключение
Датчик состоит из двух частей – самого датчика и розетки. Розетка с подключенным к ней
кабелем крепится к плоскости потолка. Сам датчик соединяется с розеткой путем его
установки на розетку и последующего поворотом до фиксации. Выберите место монтажа и
выполните следующие действия.
Установите розетку датчика в выбранном месте потолка помещения в
горизонтальной плоскости. Закрепите розетку саморезами.
Произведите монтаж кабеля датчика до системы ectoControl.
Установите датчик в розетку, убедитесь в надежности его фиксации.
Подключите кабель датчика к системе ectoControl в порты Д1…Д5 или в порты
1…8 адресного разветвителя контактных датчиков (при его наличии и только для
системы ectoControl версии 3.3 и выше). Убедитесь, что система включена.
Смотри на YouTube

После подачи питания датчик перейдет в режим «норма», его встроенный
индикатор будет мигать с частотой 1 раз в 5 секунд.
ОБЯЗАТЕЛЬНО ВЫПОЛНИТЕ ШТАТНУЮ ПРОВЕРКУ РАБОТОСПОСОБНОСТИ
ДАТЧИКА! Для имитации дымового воздействия введите внутрь датчика через
отверстие в центре любую металлическую проволоку диаметром 0,5…0,8 мм,
например, разогнутую канцелярскую скрепку или иголку, на время до 9 секунд.
Датчик перейдет в состояние «тревога», а встроенный индикатор будет гореть
непрерывно. После удаления проволоки из оптической камеры состояние
«тревога» должно сохраняться.
Отключите датчик от системы ectoControl минимум на 3 секунды, а затем
подключите снова. Датчик сбросит свое состояние в «норму», отображая это
миганием индикатора 1 раз в 5 секунд.
Если все шаги пройдены успешно, датчик установлен и готов к настройке в
системе ectoControl.
ВАЖНО! Сброс состояния «тревога» осуществляется только снятием питания с
датчика на время не менее 3 секунд, даже если дым полностью рассеялся! Для
сброса питания всех внешних датчиков достаточно перезагрузить систему.
Корпус датчика.
Индикатор состояния датчика.
Отверстия дымовой камеры.
Отверстие для штатной проверки работоспособности датчика.
4. Настройка датчика в Личном Кабинете
После подключения датчика к системе в Личном кабинете в разделе «Оборудование»
нажмите «Добавить», выберите систему, к которой подключен датчик, а затем выберите
«Порт Д1…Д5». Для того порта, к которому подключен датчик, выберите типа «Датчик дыма».
После этого в разделе «Оборудование» появится датчик дыма.

Если датчик подключен к порту адресного разветвителя (только для системы версии 3.3 и
выше), в списке оборудования выберите нужный канал разветвителя, а в его настройках
смените имеющийся тип на датчик дыма. Теперь Вы сможете текущее состояние датчика,
менять его имя, редактировать состояния для оповещений по тревожным ситуациям,
просматривать графики. При необходимости настройте голосовые и SMS-оповещения о
срабатывании датчика.
Для удаления датчика в разделе «Оборудование» смахните его влево и нажмите на иконку
«Удалить».
5. Настройка системы и датчика по SMS
Если Вы не пользуетесь ЛК, ряд настроек доступен и через SMS-команды. Все команды при
необходимости нужно начинать с четырехзначного пароля системы, если номер, с которого
отсылаются команды, системе неизвестен.
КАК НАСТРОИТЬ ПОРТ СИСТЕМЫ Д1…Д5 ДЛЯ ДАТЧИКА ДЫМА?
Отправьте системе SMS-команду, состоящую из цифры 0, цифры типа датчика (3) и цифры
номера порта (1…5). Обязательно дождитесь ответа системы. Возможные команды:
031  Датчик подключен к порту Д1
032  Датчик подключен к порту Д2
033  Датчик подключен к порту Д3
034  Датчик подключен к порту Д4
035  Датчик подключен к порту Д5
Пример:
КАК НАСТРОИТЬ ПОРТ АДРЕСНОГО РАЗВЕТВИТЕЛЯ ДЛЯ ДАТЧИКА ДЫМА?
Только для систем версии 3.3 и выше. Отправьте системе SMS-команду, состоящую из буквы
W, адреса разветвителя и его порта, символа «=», цифры 0, цифры типа датчика (3).
Обязательно дождитесь ответа системы. Примеры команд:
W1.1=03  Датчик подключен к порту 1 разветвителя с адресом W1
W1.6=03  Датчик подключен к порту 6 разветвителя с адресом W1
W10.2=03  Датчик подключен к порту 2 разветвителя с адресом W10
W3.8=03  Датчик подключен к порту 8 разветвителя с адресом W3
Пример:
КАК УЗНАТЬ СОСТОЯНИЕ ДАТЧИКА?
Чтобы проверить правильность программирования датчика в систему, пошлите системе
SMS-команду * (звездочка). Пример:
1234* *
035
W1.6=03
4
В ответ система вышлет информацию обо всех внешних датчиках. Убедитесь, что
настроенный ранее датчик отображается в списке, например: «Дым" (Д3) – Норма, где «Дым»
– имя датчика, Д3 – порт подключения, «Норма» - состояние датчика. Если датчик подключен
к адресному разветвителю, в отчете он будет выглядеть, например, так: «ДОП датчик 1» (W1.1)
– Норма.
КАК ПЕРЕИМЕНОВАТЬ ДАТЧИК В ОТЧЕТЕ?
Чтобы в отчете, который высылает система, вместо "Дым" показывалось иное слово,
отправьте системе SMS смены имени.
Для настройки портов Д1…Д5 текст должен содержать с текстом: знак двоеточия, буква A, B,
C, D или E, затем пробел и новое имя. Примеры:
:A Гараж  Установка имени датчика дыма порта Д1
:B Мансарда  Установка имени датчика дыма порта Д2
:C Кухня  Установка имени датчика дыма порта Д3
:D Подвал  Установка имени датчика дыма порта Д4
:E Бойлерная  Установка имени датчика дыма порта Д5
Пример:
КАК УДАЛИТЬ ДАТЧИК?
Чтобы удалить датчик порта Д1…Д5, отправьте системе SMS-команду, содержащую 2 цифры
0 и номер порта, к которому подключен датчик. Например, следующая команда удалить
датчик, подключенный к порту Д1:
Удалить датчик, подключенный к каналу адресного разветвителя, невозможно, можно только
перенастроить его тип. Если необходимо удалить сам разветвитель со всеми его датчиками,
отправьте SMS-команду EXT-Wnn, где nn – адрес удаляемого разветвителя, указанный в
общем списке запрограммированных датчиков в ответе на команду EXT. Пример:
ОСТАЛИСЬ ПРОБЛЕМЫ? ПРОВЕРЬТЕ:
- подключен ли датчик в порты Д1…Д5 или к каналам адресного разветвителя?
- зажигается ли индикатор датчика в соответствии с режимом его работы?
- правильно ли настроены порты, к которым подключен датчик?

RUBEZH
ООО    «Рубеж»
ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ДЫМОВОЙ ОПТИКО-ЭЛЕКТРОННЫЙ ИП 212-141

Паспорт ПАСН.425232.021 ПС Редакция 16
Свидетельство о приемке и упаковывании

Извещатели пожарные дымовые оптикоэлектронные ИП 212-141 с базовыми основаниями
V1.04 □, V1.14 □, V1.24 □ ,

V2.04 □, V2.14 □, V2.24 □, без б/о □
заводские номера:

соответствуют требованиям технических условий ПАСН.425232.019 ТУ, признаны годными к эксплуатации и упакованы согласно требованиям, предусмотренным в действующей технической документации

Количество Дата выпуска Упаковывание произвел Контролер
1    Основные сведения об изделии

1.1    Извещатель пожарный дымовой оптико-электронный ИП 212-141 (далее по тексту - извещатель) предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений.

1.2    Извещатель маркирован товарным знаком по свидетельствам №238392 (РУБЕЖ) и №255428 (RUBEZH).

1.3    Питание извещателя и передача сигнала «Пожар» осуществляются по двухпроводному шлейфу сигнализации (ШС) и сопровождаются включением оптического индикатора при срабатывании извещателя.

1.4    Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.

1.5    Извещатель используется совместно с базовыми основаниями, расширяющими его применение, согласно таблице 1.

Таблица 1
Базовые основания    Характеристики базовых оснований    Прежние обозначения исполнений
V1.04    4 нажимных контакта для монтажа шлейфа, без фланца, без устройств согласования    ПАСН.425232.021 - обычное
V1.14    4 нажимных контакта для монтажа шлейфа, без фланца, с устройством согласования УС-01    ПАСН.425232.021-02 - с УС-01
V1.24    4 нажимных контакта для монтажа шлейфа, без фланца, с устройством согласования УС-02    ПАСН.425232.021-01 - с УС-02
V2.04    4 нажимных контакта для монтажа шлейфа, с фланцем 0 142, без устройства согласования    ПАСН.425232.021-03 - с КМЧ
V2.14    4 нажимных контакта для монтажа шлейфа, с фланцем 0 142, с устройством согласования УС-01    ПАСН.425232.021-05 - с КМЧ и УС-01
V2.24    4 нажимных контакта для монтажа шлейфа, с фланцем 0 142, с устройством согласования УС-02    ПАСН.425232.021-04 - с КМЧ и УС-02

1.6    Извещатель предназначен для круглосуточной и непрерывной работы со следующими приборами:

-    прибором приемно-контрольным охранно-пожарным ППКОП 0104065-20-1 «Сигнал-20";

-    приборами приемно-контрольными охранно-пожарными Гранд Магистр;

-    приборами приемно-контрольными охранно-пожарными Гранит;

-    любыми другими приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом.

1.7    Извещатель может работать с приборами, имеющими четырехпроводную схему включения, с помощью устройства согласования УС-02 (приложение А), установленного в корпусе базового основания V1.24 или V2.24. Схема подключения извещателей в четырехпроводные шлейфы приемно-контрольного прибора с использованием УС-02 приведена в приложении Б.

1.8    Для удобства подключения извещателя к приборам, имеющим функцию определения количества сработавших извещателей (один или два), может применяться добавочный резистор или устройство согласования УС-01, установленное в базовые основания V1.14, V2.14 и содержащее резистор 820 Ом (под заказ - любой) и контактную колодку.

Номиналы добавочных резисторов для подключения к приборам:

-    Сигнал-20, Сигнал-20П - 1,6 кОм ± 5%,

-    Гранит - 510 Ом ± 5%,

-    Гранд Магистр - 750 Ом ± 5%.

Схемы подключения извещателей к приемно-контрольному прибору с использованием добавочного резистора или УС-01 приведены в приложении В.

1.9    ВНИМАНИЕ! НЕ РАЗРЕШАЕТСЯ ПОДКЛЮЧАТЬ ИЗВЕЩАТЕЛЬ К ПРИЕМНО-КОНТРОЛЬНЫМ ПРИБОРАМ И К АВТОНОМНЫМ ИСТОЧНИКАМ ПИТАНИЯ БЕЗ ЭЛЕМЕНТОВ, ОГРАНИЧИВАЮЩИХ ТОК В РЕЖИМЕ «ПОЖАР» ДО 20 мА.

1.10    Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС) для индикации режима «Пожар». Схема подключения ВУОС приведена в приложениях Б и Г.

Примечание - Дежурный режим извещателя индикацией ВУОС не дублируется.

1.11    Извещатель рассчитан на непрерывную эксплуатацию при:

-    температуре окружающей среды от минус 30 °С до плюс 55 °С;

-    максимальной относительной влажности воздуха (93 ± 2) %, без образования конденсата.

2    Основные технические данные

2.1    Чувствительность извещателя соответствует задымленности окружающей среды, ослабляющей световой поток, в пределах от 0,05 до 0,2 дБ/м.

2.2    Инерционность срабатывания извещателя - не более 9 с.

2.3    Электрическое питание извещателя осуществляется постоянным напряжением величиной от 9 до 30 В, номинальное напряжение питания 12 В или 24 В, с возможной переполюсовкой питающего напряжения длительностью до 100 мс и периодом повторения не менее 0,7 с.

2.4    Потребляемый ток при напряжении питания 20 В - не более 45 мкА.

2.5    Для информации о состоянии извещателя предусмотрен красный оптический индикатор. Режимы индикации приведены в таблице 2.

Таблица 2
Состояние    Индикация
Дежурный режим    Мигание оптического индикатора с периодом (5 ± 1) с
Режим «Пожар»    Постоянное свечение оптического индикатора

2.13    Габаритные размеры извещателя:

-    без базового основания - не более 0 94 х 36 мм;

-    с базовыми основаниями V1.04, V1.14, V1.24 - не более 0 94 х 46 мм;

-    с базовыми основаниями V2.04, V2.14, V2.24 - не более 0 142 (по фланцу) х 69 мм.

2.14    Масса извещателя:

-    без базового основания - не более 180 г.;

-    с базовыми основаниями V1.04, V1.14, V1.24- не более 210 г.;

-    с базовыми основаниями V2.04, V2.14, V2.24- не более 250 г.

2.15    Степень защиты, обеспечиваемая оболочкой извещателя, по ГОСТ 14254-2015 - 1Р30.

2.16    По устойчивости к электромагнитным помехам в цепи электрического питания и по помехоэмиссии извещатель соответствует требованиям ГОСТ 30804.4.2-2013 (IEC 61000-4-2:2008), ГОСТ Р 51317.4.4-2013 (IEC 61000-4-4:2004), ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95), ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96),

ГОСТ 30804.4.11-2013 (IEC 61000-4-11:2004), ГОСТ Р 51320-99 для 3 степени жесткости.

2.17    Средний срок службы - 10 лет.

2.18    Средняя наработка на отказ - не менее 60000 ч.

2.19    Вероятность возникновения отказа, приводящего к ложному срабатыванию за 1000 ч работы, не более 0,01.

3    Комплектность

3.1    Комплектность изделия приведена в таблице 3.
Таблица 3
Наименование    Количество, шт.    Примечание
ИП 212-141 без базовых оснований или    20
ИП 212-141 с базовыми основаниями V1.04, V1.14, V1.24 или ИП 212-141 с базовыми основаниями V2.04, V2.14, V2.24    12  00    Упаковка транспортная
Паспорт    1    На упаковку транспортную
Колпак защитный    20    На каждый извещатель, кроме извещателей с базовыми основаниями V2.04, V2.14, V2.24
Шайба 3 Шуруп 2,9х6,5    2  1    На каждое базовое основание (по требованию заказчика)

4    Указания мер безопасности

4.1    По способу защиты от поражения электрическим током извещатель соответствует классу III по ГОСТ 12.2.007.0-75.

4.2    Конструкция извещателя удовлетворяет требованиям электро- и пожарной безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.1.004-91.

4.3    Меры безопасности при установке и эксплуатации извещателя должны соответствовать требованиям «Правил технической эксплуатации электроустановок потребителей» и «Правил по охране труда при эксплуатации электроустановок».

5    Устройство и принцип работы извещателя

5.1    Извещатель представляет собой оптико-электронное устройство, осуществляющее сигнализацию о появлении дыма в месте установки. При этом уменьшается внутреннее сопротивление извещателя и свечение оптического индикатора становится постоянным.

5.2    Извещатель выполнен в пластмассовом корпусе, внутри которого размещена оптико-электронная система и плата с электронными компонентами (микропроцессорная обработка сигнала). Разъемное соединение извещателя с базовым основанием обеспечивает удобство установки, монтажа и обслуживание извещателя.

Для подключения извещателя к приемно-контрольному прибору с использованием добавочного резистора в базовом основании имеется место под пятый контакт, а в комплект поставки, по требованию заказчика, входят шуруп и шайбы (см. приложение В).

5.3    Короткозамкнутые контакты 3 и 4 извещателя обеспечивают возможность формирования в ШС приемноконтрольного прибора режима «Неисправность» при снятии извещателя с базового основания.

6    Размещение, порядок установки и подготовка к работе

6.1    При размещении и эксплуатации извещателя необходимо руководствоваться следующими документами:

-    СП 484.1311500.2020 «Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования» - для новых проектов по техническому регламенту ЕАЭС 043/2017;

-    СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования» - для систем, включенных в проекты до введения технического регламента ЕАЭС 043/2017;

-    РД 78.145-93 «Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ».

Площадь, контролируемая одним извещателем, необходимо определять по таблице 4.

Таблица 4
Высота контролируемого помещения, м    Радиус зоны контроля, м
До 3,5 включительно    6,40
Свыше 3,5 до 6,0 включительно    6,05
Свыше 6,0 до 10,0 включительно    5,70
Свыше 10,0 до 12,0 включительно    5,35

При невозможности установки извещателей непосредственно на перекрытии допускается их установка на тросах, а также стенах, колоннах и других несущих строительных конструкциях. При установке извещателей на стенах их следует размещать на расстоянии не менее 150 мм от угла и от перекрытия в соответствии с подразделом 6.6 СП 484.1311500.2020.

6.2    Если извещатель находился в условиях отрицательной температуры, то перед включением его необходимо выдержать не менее 4 часов в упаковке при комнатной температуре для предотвращения конденсации влаги внутри корпуса.

6.3    При получении упаковки с извещателями необходимо:

-    вскрыть упаковку.

-    проверить комплектность согласно паспорту,

-    снять защитный колпак;

-    проверить дату выпуска в паспорте и на извещателе.

6.4    Произвести внешний осмотр извещателя, убедиться в отсутствии видимых механических повреждений (трещин, сколов, вмятин и т.д.).

6.5    Монтаж извещателя на потолке следует производить в соответствии с приложением Д.

Для этого необходимо закрепить базвое основание в месте установки извещателя в соответствии с проектом и подключить к нему провода ШС, соблюдая полярность. При монтаже рекомендуется использовать провода с однопроволочными медными жилами диаметром от 0,5 до 0,8 мм (сечением от 0,2 до 0,5 мм2).

Кнопки-зажимы контактов 3 и 4 (маркировка контактов выполнена на контактной группе) предназначены для подключения «-» ШС. В состоянии поставки кнопки-зажимы находятся в отжатом положении, освобождая каналы для ввода проводов (см. рисунок 1). Подключение проводов ШС следует проводить в следующей последовательности:

-    ввести в канал провод и зафиксировать его, поджав кнопку-зажим до упора (см. рисунок 2);
т
Рисунок 2
Рисунок 1
-    проверить надежность соединения для чего необходимо надавить на изгиб контакта, имитируя нажим извещателем (см. рисунок 2) и потянуть провод на себя;

-    завести провод в паз, расположенный на кнопке-зажиме (см. рисунок 2).

ВНИМАНИЕ!!! В ЦЕЛЯХ ПОВЫШЕНИЯ ПОМЕХОУСТОЙЧИВОСТИ СИСТЕМЫ ПОЖАРНО-ОХРАННОЙ СИГНАЛИЗАЦИИ МИНУСОВОЙ ПРОВОД ИСТОЧНИКА ПИТАНИЯ ППКП (ППКОП) РЕКОМЕНДУЕТСЯ ЗАЗЕМЛЯТЬ ЧЕРЕЗ НЕПОЛЯРНЫЙ КОНДЕНСАТОР ЕМКОСТЬЮ 0,1 - 0,47 МКФ х 400 В (ИЛИ БОЛЕЕ). НАПРИМЕР: К73-17, 0,1 МКФ, 630 В (см. рисунок 3).
2.6    Выходной сигнал «Пожар» формируется скачкообразным уменьшением внутреннего сопротивления до величины не более 1000 Ом.

2.7    Сигнал «Пожар» сохраняется после окончания воздействия на извещатель продуктов горения (дыма). Сброс сигнала производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 с.

2.8    Величина сопротивления между контактами 3 и 4 извещателя - не более 2 Ом.

2.9    Напряжение питания извещателя вместе с УС-02 - от 9 до 15 В.

2.10    Максимально допустимый ток коммутации УС-02 - не более 50 мА.

2.11    Извещатель сохраняет работоспособность при воздействии на него:

-    воздушного потока со скоростью до 10 м/с;

-    фоновой освещенности до 12000 лк от искусственных или естественных источников освещения.

2.12    Время обнаружения извещателем тестовых пожаров при его размещении на максимально разрешенном удалении:

а)    горение древесины (ТП-1) - не более 370 с;

б)    тление (пиролизное) древесины (ТП-2) - не более 840 с;

в)    тление хлопка (ТП-3) - не более 750 с;

г)    горение синтетического материала (пенополиуретан) (ТП-4) - не более 180 с;

д)    горение жидкости (n-гептан) (ТП-5) - не более 240 с.
Источ-  ник  питания    +1


С
0,1мкФ
630B

ППКП,

ППКОП
Рисунок 3
Далее следует установить извещатель на базовое основание.

По окончании монтажа системы пожарной сигнализации следует:

-    установить дежурный режим работы системы с помощью приемно-контрольного прибора;

-    проверить работоспособность извещателя при помощи иголки, введенной в дымовую камеру на время до 9 секунд через отверстие, расположенное на крышке извещателя;

-    убедиться в срабатывании извещателя по постоянному свечению оптического индикатора на извещателе и приему сигнала «Пожар» приемно-контрольным прибором;
6.6

6.7
