Датчик движения проводной

Цена : 1 090 р.

В корзину!

Модель: ES-MOWS-01
Извещатель охранный предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения. Угол действия - 90 градусов. Радиус действия - 10 м. Разработан и произведен в Эктострой.

Работает с версиями    ectoControl 2.0/2.1/3.0/3.1/3.2/3.3/4.0;
Габариты    90*53*39 мм;
Диапазон рабочих температур    0…+50 °С.;
Длина сигнального кабеля    5 метров;
Подключение к системе    порты Д1…Д5 и до 50 шт на систему с использованием разветвителей;

1. Что умеет датчик?
- определять наличие перемещения людей, сигнализировать об
этом световой индикацией и передачей тревожных данных на
систему мониторинга и управления ectoControl;
- вызывать тревожные оповещения посредством системы
ectoControl: SMS, Push, голосовые оповещения по сети GSM;
- накапливать статистику тревожных срабатываний в Личном
кабинете ectoControl.
2. Технические характеристики
НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ
Габариты без крепежной части: 90*53*39 мм;
Диапазон рабочих температур: 0…+50 °С.
Длина сигнального кабеля 10 метров
Подключение к системе: порты Д1…Д5, до 50 шт на систему с
использованием разветвителей
Настройка чувствительности 3 уровня
3. Монтаж и подключение
Датчик монтируется на плоскости стены или потолка на
прилагаемом кронштейне. Перед установкой настройте
чувствительность датчика и его индикацию, выполнив следующие
шаги:
Разберите датчик, открутив прилагаемой отверткой саморез в торце корпуса.
Установите перемычку «ИНДИКАЦИЯ» в нужное положение. В положении
«ОТКЛ» красный светодиод во время движения загораться не будет.
Установите перемычку «ДАЛЬНОСТЬ» в нужное положение. В положении «МИН»
дальность обнаружения составит примерно 4-6м, в положении «СРЕДН» –
примерно 6-12м, в положении «МАКС» составит примерно 12-16м.
Соберите корпус датчика, зафиксировав его саморезом. Установите датчик на
кронштейн, закрепите кабель датчика. Подключите кабель в порты Д1…Д5
системы или порты 1…8 адресного разветвителя, подключенного к системе.
Смотри на YouTube
Смотри на YouTube
2  Включите систему. Если индикация движения в датчике разрешена, индикатор
датчика будет загораться каждый раз, когда он зафиксирует перемещение
человека в зоне своей видимости.

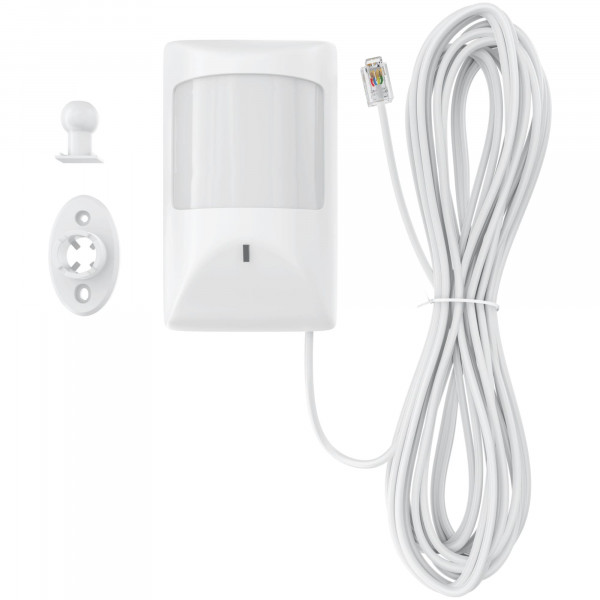

Корпус датчика
Индикатор наличия движения
Кабель для подключения к системе или разветвителю
Основание кронштейна
Поворотный элемент кронштейна
4. Настройка датчика в Личном кабинете
После подключения датчика к системе в Личном кабинете в разделе
«Оборудование» нажмите «Добавить», выберите систему, к которой подключен
датчик, а затем выберите «Порт Д1…Д5». Для того порта, к которому подключен
датчик, выберите типа «Датчик движения». После этого в разделе
«Оборудование» появится датчик движения.
Если датчик подключен к порту адресного разветвителя (только для системы
версии 3.3 и выше), в списке оборудования выберите нужный канал
разветвителя, а в его настройках смените имеющийся тип на датчик движения.
Теперь Вы сможете текущее состояние датчика, менять его имя, редактировать
состояния для оповещений по тревожным ситуациям, просматривать графики.
При необходимости настройте голосовые и SMS-оповещения о срабатывании
датчика.
Для удаления датчика в разделе «Оборудование» смахните его влево и нажмите
на иконку «Удалить».
Настройка системы и датчика по SMS
Если Вы не пользуетесь ЛК, ряд настроек доступен и через SMS-команды. Все
команды при необходимости нужно начинать с четырехзначного пароля
системы, если номер, с которого отсылаются команды, системе неизвестен.
КАК НАСТРОИТЬ ПОРТ СИСТЕМЫ Д1…Д5 ДЛЯ ДАТЧИКА ДВИЖЕНИЯ?
Отправьте системе SMS-команду, состоящую из цифры 0, цифры типа датчика (1) и
цифры номера порта (1…5). Обязательно дождитесь ответа системы. Возможные
команды:
011  Датчик подключен к порту Д1
012  Датчик подключен к порту Д2
013  Датчик подключен к порту Д3
014  Датчик подключен к порту Д4
015  Датчик подключен к порту Д5
Пример:
КАК НАСТРОИТЬ ПОРТ АДРЕСНОГО РАЗВЕТВИТЕЛЯ ДЛЯ ДАТЧИКА?
Только для систем версии 3.3 и выше. Отправьте системе SMS-команду, состоящую
из буквы W, адреса разветвителя и его порта, символа «=», цифры 0, цифры типа
датчика (1). Обязательно дождитесь ответа системы. Примеры команд:
W1.1=01  Датчик подключен к порту 1 разветвителя с адресом W1
W1.6=01  Датчик подключен к порту 6 разветвителя с адресом W1
W10.2=01  Датчик подключен к порту 2 разветвителя с адресом W10
W3.8=01  Датчик подключен к порту 8 разветвителя с адресом W3
Пример:
КАК УЗНАТЬ СОСТОЯНИЕ ДАТЧИКА?
Чтобы проверить правильность программирования датчика в систему, пошлите
системе SMS-команду * (звездочка). Пример:
В ответ система вышлет информацию обо всех внешних датчиках. Убедитесь, что
настроенный ранее датчик отображается в списке, например: "Движение" (Д3) –
Норма, где «Движение» – имя датчика, Д3 – порт подключения, «Норма» - состояние
датчика. Если датчик подключен к адресному разветвителю, в отчете он будет
выглядеть, например, так: «ДОП датчик 1» (W1.1) – Норма.
1234* *
035
W1.6=03
4  КАК ПЕРЕИМЕНОВАТЬ ДАТЧИК В ОТЧЕТЕ?
Чтобы в отчете, который высылает система, вместо "Движение" показывалось иное
слово, отправьте системе SMS смены имени.
Для настройки портов Д1…Д5 текст должен содержать с текстом: знак двоеточия,
буква A, B, C, D или E, затем пробел и новое имя. Примеры:
:A Гараж  Установка имени датчика дыма порта Д1
:B Мансарда  Установка имени датчика дыма порта Д2
:C Кухня  Установка имени датчика дыма порта Д3
:D Подвал  Установка имени датчика дыма порта Д4
:E Бойлерная  Установка имени датчика дыма порта Д5
Пример:
КАК УДАЛИТЬ ДАТЧИК?
Чтобы удалить датчик порта Д1…Д5, отправьте системе SMS-команду, содержащую
2 цифры: 0 и номер порта, к которому подключен датчик. Например, следующая
команда удалить датчик, подключенный к порту Д1:
Удалить датчик, подключенный к каналу адресного разветвителя, невозможно,
можно только перенастроить его тип. Если необходимо удалить сам разветвитель
со всеми его датчиками, отправьте SMS-команду EXT-Wnn, где nn – адрес удаляемого
разветвителя, указанный в общем списке запрограммированных датчиков в ответе
на команду EXT. Пример:
ОСТАЛИСЬ ПРОБЛЕМЫ? ПРОВЕРЬТЕ:
- подключен ли датчик в порты Д1…Д5 или к каналам адресного разветвителя?
- зажигается ли индикатор датчика в соответствии с режимом его работы?
- правильно ли настроены порты, к которым подключен датчик?
