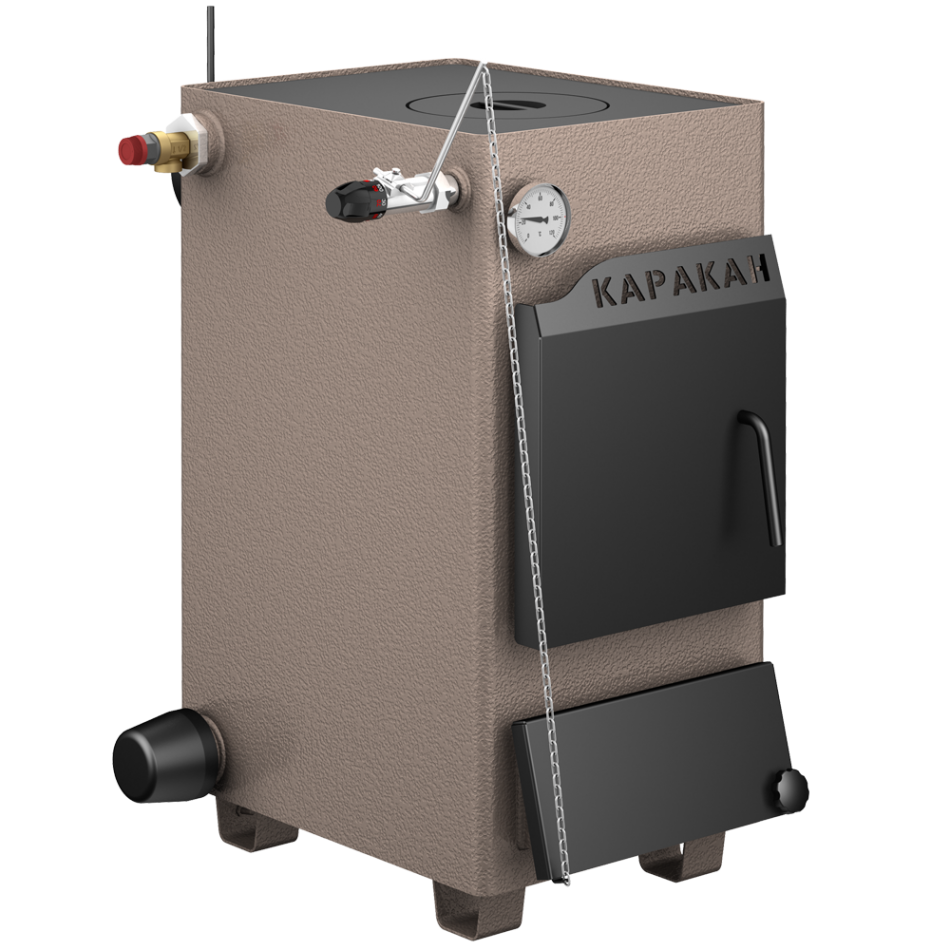

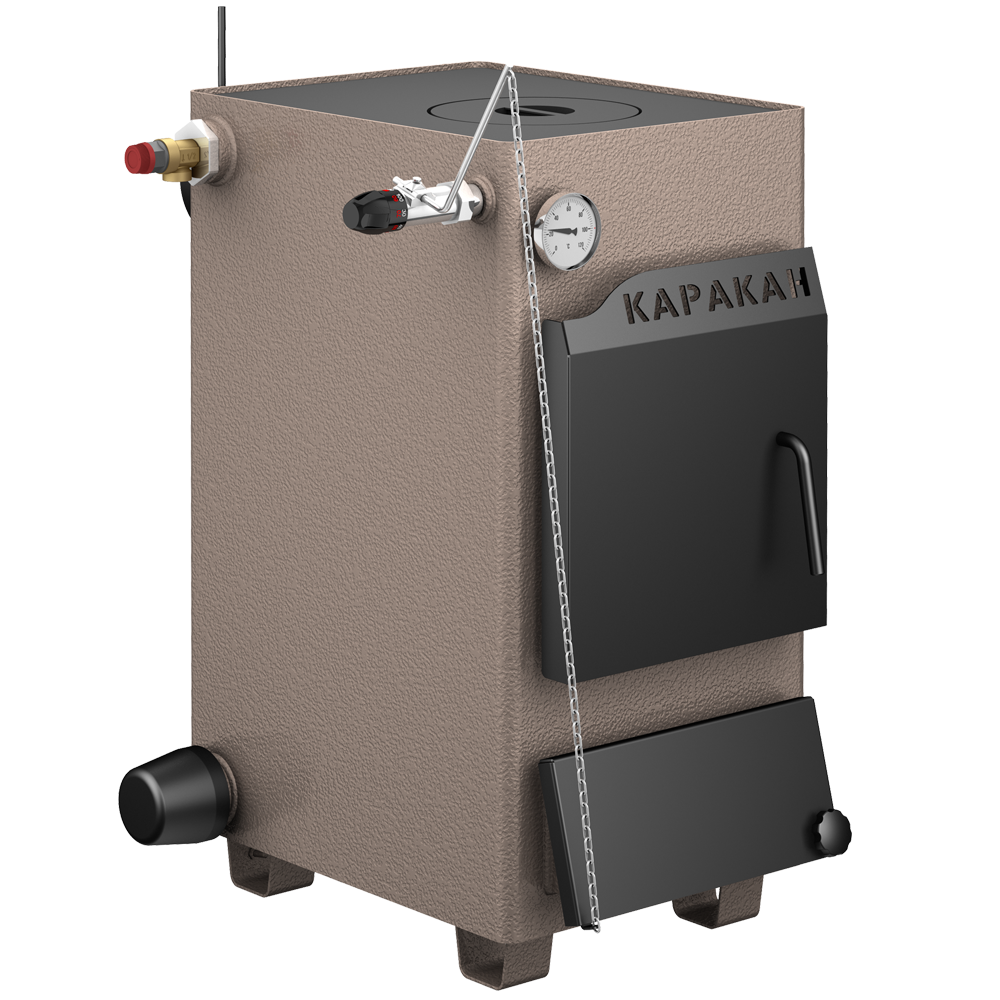

Твердотопливный котел Каракан 10ТПЭ 3

Твердотопливный котел Каракан 10ТПЭ 3

Цена  :  16 990 р.


 В корзину!

Компактный котел с одноконфорочной варочной плитой. Благодаря малым габаритом (в плане), котёл удобен для отопления маленьких домов или складов вагончиков.

Технические характеристики котла 10 ТПЭ-3 :

Номинальная мощность – 10 кВт
Отапливаемая площадь (при высоте потолка до 2.7м), не более – 100 м²
Варочная плита – да ( 1-конфорочная)
Производительность ГВС (t=35°С, л/ч, не менее) – нет
Рабочее давление в котле – 3 атм
Резьба для установки предохранительного клапана - G 1/2"
Автоматический регулятор тяги – да (дополнительно)
Резьба для установки регулятора тяги - G 3/4"
Топливо - дрова, брикеты, уголь, торф, электричество
Теплоноситель – вода, антифриз
Мощность - 4 кВт (дополнительно)
Дымоход - круглый, горизонтальный, съёмный, на задней стенке
Присоединительный стальной дымоход - 150 мм
Высота дымохода от уровня колосников - не менее 5 м
Подключение к системе отопления (подача, обратка) - G 11/4"
Глубина топки - 400 мм
Объём топки - 28 л
Объём водяной рубашки котла - 38 л
Масса - 76 кг
Установка газогорелочного устройства – нет
Гарантия – 5 года

Дополнительная комплектация:

Блок тэн (резьба 11/4") - 1 шт
Пульт управления блок ТЭНом - 1 шт.
Предохранительный клапан 1/2"х3 атм. - 1 шт.
Регулятор тяги - 1 шт.
Заглушка G 11/4" - 1 шт.




РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ


  1.  ОБЩИЕ ПОЛОЖЕНИЯ

    1. Аппарат комбинированный твердотопливный с водяным контуром (АКТВ) «Каракан» соответствует ТУ 4858-005-55468227-2011 и предназначен для обогрева зданий различного назначения, оборудованных системой водяного отопления с естественной или принудительной циркуляцией.

    2. АКТВ «Каракан» (далее «котел») спроектирован для работы на каменном, буром угле, дровах, древесных брикетах, торфе, электричестве (при установке блока ТЭНов).

    3. Котлы с индексом «Г» могут работать на газе (при установке газовой горелки).

    4. В котлах с индексом «В» встроен проточный нагреватель воды, используемой в быту.

  2.  МАРКИРОВКА КОТЛОВ КАРАКАН

Первое число - мощность котла при работе на угле (антрацит), кВт.

Т - котел работает на твёрдом топливе (в базовой комплектации).

Э - котел работает на электричестве (опционально).

Г - котел работает на газе (опционально).

В - в котле имеется проточный водонагреватель.

Последнее число - рабочее давление в котле, атм (атмосфера).

Пример: Каракан 20 ТЭГВ-3 - мощность котла 20 кВт; котёл предназначен для работы на твёрдом топливе, электричестве, на газе; котёл специализирован для устройства системы горячего водоснабжения (имеет второй водяной контур); рабочее давление в котле 3 атмосферы.

  1.  МЕРЫ БЕЗОПАСНОСТИ

    1. Котёл является технически сложным изделием. Для эффективной и безаварийной работы котла, а также во избежание несчастных случаев, необходимы: а) правильный подбор, монтаж и эксплуатация всех элементов системы отопления в соответствии с требованиями ГОСТ Р 53321-2009, СНиП 41-01-2003, СП 7.13130.2009; б) выполнение указаний Руководства по выбору, монтажу и эксплуатации котлов Каракан.

    1. Работы по монтажу котла и системы отопления, подключение котла к электросети должны проводить лица, имеющие соответствующую квалификацию и допуск.

    2. К обслуживанию котла допускаются дееспособные лица, ознакомленные с устройством и правилами эксплуатации котлов.

    3. Не следует оставлять вблизи котла детей без надзора взрослых.

    4. Не следует оставлять работающий котел на длительное время без присмотра.

    5. ЗАПРЕЩАЕТСЯ использование котла:

а) при отсутствии или утечке теплоносителя из системы отопления и котла;

б) при замерзании расширительного бака или трубопровода системы отопления.

в) при неисправности, неправильном подборе или отсутствии предохранительного клапана.



  1.  УСТРОЙСТВО КОТЛА

    1. Устройство котла в базовой комплектации показано на рисунке 1.

    2.  Котел представляет собой цельносварную конструкцию. Корпус имеет

w w v

двойные стенки из 3-миллиметровой листовой стали, образующие водяную рубашку и топочную камеру.

    1. В нижней части топки размещены колосники с живым сечением около30%; в верхней части - водоохлаждаемый козырёк.

    2. Под колосниками имеется зольная камера с зольным ящиком.

    3. Выход дымохода расположен на задней стенке котла. Подсоединение котла к дымовой трубе - через съёмный дымоход. Котел укомплектован съёмным горизонтальным дымоходом круглого сечения КГ 3.

    4. Конструкция котла позволяет использовать другие съемные дымоходы: горизонтальный дымоход прямоугольного сечения ПГ 3 (для монтажа с кирпичной дымовой трубой) и вертикальный дымоход круглого сечения КВ 3 (для монтажа с круглой стальной дымовой трубой).

    5. По желанию на котел можно установить автоматический регулятор тяги (через фланец 13). Крепление для цепи автоматического регулятора тяги находится на дверце зольника. В отсутствие регулятора фланец герметизируется заглушкой %".

    6. На боковых стенках расположены два одинаковых фланца 4, один из которых предназначен для подключения подающей магистрали системы отопления, а другой - для установки предохранительного клапана (через футорку Gl1/4" G1/4").

    7. Порог срабатывания предохранительного клапана 3 атм. Клапан входит в дополнительную комплектацию котла.

    8. На боковых стенках находятся два одинаковых фланца 7, один из которых - для монтажа обратной магистрали системы отопления, а во второй можно установить ТЭНБ (для поддержания положительной температуры теплоносителя, во избежание размораживания отопительной системы зимой).

    9. Для контроля работы ТЭНБ предназначен пульт управления электронагревателями (ПУЭ). Скоба 18 для установки датчика температуры ПУЭ находится на задней стенке котла. ТЭНБ и ПУЭ входят в дополнительную комплектацию котла.

      1. В отсутствие ТЭНБ свободный фланец 7 должен быть загерметизирован заглушкой 11/4" (см. дополнительную комплектацию).

      2. К ножке котла приварен болт для крепления заземления.

      3. В модификациях котлов с индексом «В» в водяную рубашку встроен проточный водонагреватель 10, используемый для устройства системы горячего водоснабжения (ГВС). Фланцы для подключения ГВС находятся на задней стенке котла.

      4. Модификации котлов с индексом «Г» могут работать на газе, при условии установки рекомендуемой газовой горелки, для монтажа которой имеются точки крепления (гайки М6 под зольной дверцей). Термобаллон горелки устанавливается во фланец 13 через переходную гильзу %", входящую в комплект горелки.

  1.  ТРАНСПОРТИРОВКА, ХРАНЕНИЕ, УТИЛИЗАЦИЯ

    1. Котлы поставляются в упаковке предприятия-изготовителя.

    2. Транспортировка котлов производится всеми видами транспорта, с соблюдением правил перевозки грузов, действующими на конкретном виде транспорта.

    3. Котлы транспортируются только в вертикальном положении. Резкие встряхивания и кантование не допускаются. При транспортировке необходимо предусмотреть надежное закрепление котлов от горизонтальных и вертикальных перемещений.

    4. Упакованные котлы должны складироваться вертикально, не более чем в 3 яруса.

    5. Котлы хранятся в упаковке предприятия-изготовителя, в сухих помещениях при температуре от -50 до +50 °С при относительной влажности воздуха не более 100% (при температуре 25С).

    6. В конструкции АКТВ «Каракан» не используются вредные и опасные вещества. По окончании службы котла его следует демонтировать и утилизировать. Металлические части подлежат переплавке.

    7. Утилизация производится в соответствии с законами страны- потребителя котла.


Возможные

Вероятная причина

Методы устранения

1.Горение топлива

Суммарная мощность радиаторов превышает мощность котла.

Уменьшить число радиаторов или количество секций в радиаторах.

хорошее, а теплоноситель в системе отопления нагревается плохо.

Котел не успевает прогреть весь теплоноситель, т.к. объем отопительной системы слишком большой.

Объем системы отопления привести в соответствие с номинальной мощностью котла (см. раздел 6 «Требования к системе отопления»).


Суммарная мощность радиаторов меньше мощности котла

Увеличить число радиаторов или количество секций в радиаторах.


Плохая циркуляция

Удалить воздушные пробки из радиаторов отопления и трубопроводов.

2.Теплоноситель

теплоносителя в системе.

Проверить правильность монтажа системы отопления (уклоны) с естественной циркуляцией.

закипает в котле.

Остановился циркуляционный насос.

Извлечь жар из топки. Восстановить работу циркуляционного насоса.


Недостаточный уровень теплоносителя в открытом расширительном баке.

Долить теплоноситель в систему отопления.


Топливо горит с большой скоростью.

Отрегулировать тягу шибером, сбалансировать подачу воздуха через зольник.

3. Течь в месте соединения котла с системой отопления.

Некачественное уплотнение резьбового соединения.

Восстановить герметичность соединения.

4. Течет черная вода из- под зольного ящика при розжиге котла. При заполнении системы отопления течи нет. Течь прекращается после прогрева системы отопления.

Образуется конденсат на внутренних стенках котла и дымо-вой трубы при высокой влажности помещения, холодной системе отопления и использовании сырого топлива.

Использовать сухое топливо. Прогреть котёл, дымоход, систему отопления и помещение.

5. Плохое горение твердого топлива, топливо не разжигается.

Плохая тяга.

Проверить правильность устройства дымовой трубы и вентиляции. Очистить дымовую трубу от сажи. Увеличить высоту дымовой трубы. Утеплить стальную дымовую трубу.

сгорания в помещение.

Избыток первичного воздуха.

Уменьшить подачу воздуха через зольник, приоткрыть шибер.

7. Котел деформируется, стенки выгибаются наружу при заполнении открытой системы отопления.

Отсутствует сообщение с расширительным баком. Перемёрз трубопровод или бак.

Восстановить сообщение с баком.

8. Котел деформируется, стенки выгибаются наружу, срабатывает предохранительный клапан при заполнении закрытой системы отопления.

Отсутствует, неправильно подобран или неисправен редукционный клапан снижения давления.

Установить (заменить на исправный) редукционный клапан, соответствующий техническим характеристикам котла.

9. Котел деформируется, стенки выгибаются наружу при растопке котла.

Отсутствует, неправильно подобран или неисправен предохранительный клапан в системе отопления с мембранным баком. Перемерз открытый расширительный бак.

Срочно сбросить давление котла. Извлечь жар из топки. Устранить причину повышения давления.

10. Часто срабатывает предохранительный клапан. (в закрытой системе отопления).

Неправильно подобран или неправильно отрегулирован мембранный бак.

Проверить расчеты мембранного бака. Изменить давление в мембранном баке. Заменить бак на больший.

Перекрыт кран отключения мембранного бака.

Открыть кран.

11. Блок ТЭН стал греть слабее.

Сбились настройки терморегулятора.

Проверить настройки терморегулятора.

Перегорел ТЭН.

Проверить работоспособность ТЭНов. Если ТЭН сгорел - заменить блок.

На ТЭНе образовался толстый слой накипи.

Очистить ТЭН от накипи.

12.Теплоноситель протекает в систему горячего водоснабжения.

На фитинге ГВС ослабла обжимная гайка.

Подтянуть обжимную гайку. Сменить прокладку.


  1. ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (приобретается отдельно)


Блок ТЭНов

Пульт управления с терморегулятором для блока ТЭНов

Автоматический регулятор тяги

Газовая горелка УГ-24 с переходной гильзой %''

Заглушка G11/4" (для герметизации свободного фланца обратки)

Съёмный дымоход ПГ 2 (для кирпичной дымовой трубы)

Съёмный дымоход КВ 2 (для круглой дымовой трубы)

Клапан предохранительный

Совок печной
