Pereko KSP Duo 52 пеллетный и угольный с автоподачей

Pereko KSP Duo 52 пеллетный и угольный с автоподачей

Цена  :  397 000 р.


 В корзину!
Мощность 52 кВт.
Обогрев до 520 кв.м.
Объем бункера 300 литров.
Вес 675 кг.
Автоматический блок управления.
Вентилятор наддува.
Шнек автоподачи.


Универсальный котел с подающим устройством

KSP Duo предназначен для использования 5 основных видов твердого топлива: экогорошка, пеллет, штыба, овса и бурого угля. Их оптимизированный процесс сгорания обеспечивает инновационная горелка PSQ. Внутри камеры сгорания котла находится водонаполненная решетка, на которой можно также жечь уголь, древесину, отходы и брикеты. Имеет 4 класс выбросов от сжигания твердого топлива, т.е. пеллет, и сертификат экологической безопасности (так называемое «Зеленое яблочко»).

Автоматическое обслуживание

Контроллер ST-480 поддерживает наддувный вентилятор, подающее устройство, насосы ЦО и ГВС, насосы теплого пола, циркуляционные насосы, и напольный регулятор. Считывание и изменение параметров облегчает большой четкий дисплей с регулятором. При стандартном оснащении контроллер также отвечает за работу смесительного клапана и детектора погоды, благодаря чему установки работы котла подстраиваются под температуру наружного воздуха. Дополнительные модули позволяют подключать дополнительные смесительные клапаны, дистанционно управлять с помощью модулей GSM и модулей Ethernet.

Полная защита процесса горения

Безопасность эксплуатации и защита самого оборудования обеспечиваются рядом мер. В основном корпусе котла расположена система автоматического гашения, т.н. «пожарный». Датчики постоянно контролируют температуру воды в котле, температуру шнека и бункера с топливом. В случае обнаружения нарушений или повреждения любого из датчиков системы раздается сигнал тревоги и автоматически выключается шнек и вентилятор. Блокировка шнека в подающем устройстве сопровождается механическим срывом шпильки, что защищает моторедуктор от повреждений. Еще одной защитой в KSP Duo является датчик, оберегающий от заброса жара в подающее устройство и система гашения пламени, когда желоб подающего устройства достигнет температуры 90°С.

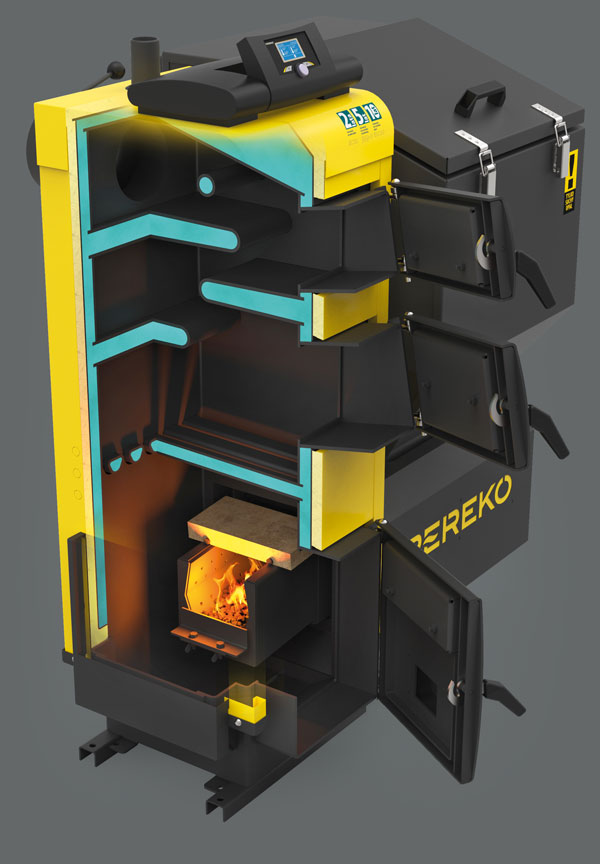

KSP Duo pereko.jpg

KSP Duo pereko...jpg

KSP Duo pereko..jpg

KSP Duo pereko.png

Параметр

Ед.

Тип котла

12

18

26

36

52

Размеры

D

[мм]

159

178

219

E

[мм]

248 × 173

268 × 198

348 × 248

L1

[мм]

220

180

140

L2

[мм]

180

140

L

[мм]

420

525

595

675

H

[мм]

1260

1385

1410

1565

1770

H1

[мм]

1060

1155

1180

1335

1530

H2

[мм]

305

310

330

H3

[мм]

1215

1560

S

[мм]

460

510

600

720

S1

[мм]

550

650

Основное топливо

экогорошек, штыб, пеллеты, овес

Тепловая мощность*

[кВт]

3 – 12

5 – 18

8 – 26

10 – 35

15 – 50

Площадь обогреваемых помещений**

[м²]

do 120

do 180

do 260

do 360

do 500

Кубатура обогреваемых помещений

[м³]

do 300

do 450

do 650

do 900

do 1250

Объем заполнения бункера

[дм³]

150

300

Объем заполнения топки

[дм³]

~ 17

~ 30

~ 45

~ 58

~ 60

Объем воды котла

[дм³]

38

50

65

75

103

Материал теплообменника

Сталь P265GH [PN-EN 10028] Толщиной 5 и 6 мм

Максимальное рабочее давление

[бар]

1,5

Требуемая тяга***

[Па]

20

25

30

Питание / Мощность

[V/Вт]

230 / 175

Масса котла без воды

[кг]

278

370

436

478

675

Схема установки с четырехходовым клапаном и водонагревателем


Четырехходовой смесительный клапан (четырехходовой клапан) используется для управления потоком жидкости или газа. Он оснащен четырьмя портами, то есть четырьмя местами для соединения труб. Он используется в основном в установках центрального отопления для определения температуры обогревающей воды и горячей воды, а также для повышения температуры воды, возвращающейся в котел.
Подходит для всех типов котлов, особенно для котлов на твердом топливе с автоматической или ручной загрузкой, и для всех типов систем отопления.
Четырехходовой клапан снижает эксплуатационные расходы и сочетает в себе две функции:
смешивает горячую воду от источника тепла (котла) с более холодной водой, возвращающейся из системы отопления. Эта функция позволяет осуществлять плавную регулировку температуры нагрева воды в зависимости от потребности системы отопления. Это дает возможность получения более высокой температуры в нагревателе по отношению к воде в батареях, благодаря чему можно уменьшить температуру в помещении без понижения температуры котла.
защищает котел от низкотемпературной коррозии, что значительно расширяет период его эксплуатации. Сводит к минимуму разницу температур воды на выходе из котла по отношению к воде, которая возвращается, что позволяет избежать точки росы и поддерживать в котле оптимальную температуру для увеличения срока его эксплуатации.

Технические условия для установки котла в закрытой системе (расширительной)



Для обеспечения безопасности использования и поддержания оптимального режима рабо­ты оборудования следует:

          прочитать инструкцию котла, контроллера, шнека и придерживаться содержащихся в них указаний,

          Инструкции следует хранить таким образом, чтобы можно было ими пользоваться в про­цессе обслуживания оборудования,

          Не допускать к обслуживанию детей, лиц, не ознакомленных с содержанием Руководства а также лиц, которым их инвалидность делает невозможным безопасное использование,

          Установку осуществлять в соответствии с действующими предписаниями, а также в соот­ветствии с условиями и рекомендациями, содержащимися в Руководстве,

1.2.      Подбор правильной мощности котла

Номинальная мощность купленного котла должна быть подобрана таким образом, чтобы соответствовать очевидной потребности в энергии и тепле даже в случае наступления очень низких температур.

Не следует, однако, покупать котел более мощный, чем заложено в проекте. Выбор слиш­ком мощного котла приведет к повышенному расходу топлива и к недостаточному контро­лю над процессом сжигания, тем самым увеличивая эксплуатационные затраты, тогда как слишком слабый котел не обеспечит нужной мощности для обогрева дома.

          Перед началом установки котла проверить, все ли компоненты исправны и укомплекто­ван ли котел всеми приспособлениями для обслуживания и чистки,

          Котел регулярно чистить, не реже одного раза в неделю, тщательно удаляя образовыва­ющиеся слои сажи и пепла, которые снижают исправность котла,

          обеспечить непрерывный доступ к устройству,

          не позволять температуре воды в котле превышать уровень 95°С,

          поддерживать рабочее давление не выше 1,5 bar.

ВНИМАНИЕ! Установка котла соответствует действующим стандартам и нормативам, ввод в эксплуатацию должен быть осуществлен квалифицированным специалистом.

Приблизительную мощность котла можно вычислить с помощью калькулятора мощно­сти котла, имеющегося на нашей интернет-странице www.per-eko.ru. Кроме того, следует также принять во внимание: толщину стен и утеплителя, теплопроводности окон и дверей (в частности, герметичность окон и дверей, вид используемых стекол) а также климатиче­скую зону, в которой расположен отапливаемый дом.






2.1.       Назначение

Котлы с подающим устройством серии KSP Duo, KSR Beta и KSR Beta Plus относятся к группе водяных низкотемпературных котлов и не подлежат регистрации в региональном Отделе технадзора. Они предназначены для работы в системах центрального водяного отопле­ния (самотечных или под давлением) открытого типа в частных домах, гаражах, торговых объектах, хозяйственных помещениях и т.д., которые соответствуют требованиям безопас­ности по национальным нормам, регламентирующих безопасность водяного обогрева в системах открытого типа. Эти котлы разрешены для работы в системах с рабочим давлением не выше 1,5 бар, а максимальная температура воды в котле - 95°C.









2.2.1.     Дверки

Котлы серии KSP Duo, KSR Beta Plus и KSR Beta мощностью 15 кВт оснащенные верхними очистными дверцами, дверцами топки и дверцами зольника. Все дверцы оснащены ка­лильными плитами, предохраняющими дверцы от чрезмерного нагрева.

Очистные дверки служат для очистки конвекционных каналов. Дверки печи служат для об­зора процесса горения и для чистки нагревательных поверхностей. Они снабжены вольфра­мовой пластиной, предохраняющей дверки от чрезмерного нагрева. Эти дверки также ис­пользуются для сжигания в котле «традиционным способом» на водоколосниках (KSP Duo) или на чугунной решетке (CRS KSR Beta Plus) в случае перебоев с электричеством. В свою очередь, дверки зольника и ящик для пепла служат для розжига и для контроля процесса сжигания в печи, а также чтобы выбрать пепел.

Очистные дверки

Очистные дверки служат для очистки конвекционных каналов.

Дверки печи

Дверки печи служат для розжига и контроля процесса горения, а также для очистки нагре­вательных поверхностей. Эти дверки используются также для сжигания в котле «традицион­ным способом» на водоколосниках (KSP Duo) или на чугунной решетке (CRS KSR Beta Plus) в случае перебоев с электричеством.

Дверки зольника

Дверки зольника позволяют выбрать пепел, образовавшийся в процессе сжигания.

Ящик зольника

Ящик зольника (кас. KSR Beta Plus и KSR Beta 17-75 кВт) служит для того, чтобы выбрать пепел, образовавшийся в процессе сжигания.

Очистное отверстие

Очистное отверстие служит для очистки конвекционных каналов.

2.2.2.     Водяной корпус

Водяной корпус - это пространство, в котором находится нагревательный агент - вода. Он изготовлен из стального листа P265GH для устройств под давлением, работающих в усло­виях повышенной температуры. Со стороны топки толщина стенок корпуса составляет 5 и 6 мм. Конструкция котла позволяет эффективно передавать тепло благодаря использованию реверса топочных газов. Конвекционные каналы расположены таким образом, что их очист­ка выполняется через верхнее очистное отверстие.

2.2.3.     Изоляционные панели

Изоляционные панели, смонтированные на поверхности водяной рубашки, уменьшают те­плопотери снаружи. Они изготовлены из эстетического вида картриджей из оцинкованной стали, покрашенных порошковой краской, имеющей высокую устойчивость к коррозии. Изнутри картриджи выстелены минеральной ватой (изоляционный материал).

2.2.4.     Электронный контроллер

Микропроцессорный контроллер, установленный в верхней передней части котла, делает возможным программирование работы котла, а также программирование изменения температуры его работы в любое время. Контроллер отвечает также за так называемое обеспечение воздухом камеры сгорания. Дополнительно к контроллеру подсоединен дат­чик контроля работы и аварийного отключения котла после превышения температуры воды 95°C. Котлы серии KSP оборудованы контроллером с системой плавной регулировки оборо­тов вентилятора LOGIC.

2.2.5.     Наддувный вентилятор

Наддувный вентилятор предназначен для циклической доставки нужного количества возду­ха к ретортной горелке. Количество поставляемого воздуха - величина переменная, регули­руемая микропроцессорным регулятором.

2.2.6.     Узел автоматической подачи

Механизм подающего устройства вместе с горелкой приводится в движение моторедукто­ром и находится с правой или левой стороны от котла. Его задачей является отбор топлива из бункера и его автоматическая подача в камеру сгорания. Котлы с подающим устройством оборудуются тремя видами горелок:

1.        желобного типа PSQв серии KSP Duo,

2.        стальная ретортная в серии KSR Beta,

3.         ретортная чугунная в серии KSR Beta Plus.

Конструкция механизма делает возможным его быстрый монтаж или демонтаж. Топливный бункер с плотно закрываемой дверцей установлен на механизме подающего устройства. Подробная информация находится в Инструкции по обслуживанию подающего устройства, прилагаемой к документации котла.

2.2.7.      Патрубок горячей воды

Патрубок горячей воды - это подсоединение котла к системе центрального отопления со стороны горячей воды.

2.2.8.      Патрубок обратной воды

Патрубок обратной воды - это подсоединение котла к системе центрального отопления со стороны холодной воды, возвращающейся из системы.

2.2.9.      Боров

Котел имеет сварной боров, который является элементом, направляющим сжигаемые газы из котла в направлении дымохода.

2.2.10.      Завихритель газов

Завихритель газов помещается в конвекционных каналах с целью завихрения сгораемых газов, что повышает производительность и мощность котла. В случае слабой тяги дымохода следует его убрать.

2.2.11.      Водяные трубы

Водяные трубы - это стальные элементы, наполненные водной и постоянно находящиеся в конвекционных каналах. Их функцией является увеличение нагревательной поверхности котла, то есть увеличение мощности и производительности котла путем более эффективного отбора тепла от сгораемых газов.

2.2.12.      Водоколосники

Водоколосники наполнены водой и выполняют функции аварийной решетки при аварии котла или во время перерыва в обеспечении электроэнергии.

2.2.13.      Пожарный

Тепловой предохранительный клапан защищает топливо в бункере от возгорания. В случае перегрева или заброса жара в трубу подающего устройства, температурный датчик клапа­на открывает клапан и заливает его водой из 5-литрового бачка, подсоединенного с ним шлангом.

2.4.        Технико-эксплуатационные характеристики

Параметр

Ед.

KSP Duo

KSR Beta

KSR Beta / KSR Beta Plus

15

19

27

38

15

20

25

28

35

50

Высота

[мм]

1460

1460

1500

1550

1275

1275(1560)

1275 (1560)

1410(1560)

1510 (1560)

1770

Ширина

[мм]

1215

1215

1290

1350

460 + 600

510 + 650

510 + 650

590 + 650

700 + 650

Глубина

[мм]

730

730

730

850

495 + 150

525 + 150

525 + 150

595 + 150

675 + 150

Высота до оси борова

[мм]

1020

1200

1220

1350

1065

1155

1180

1280

1400

Диаметр борова

[мм]

140x140

140x140

160x200

160x200

0 159

0 178

0 219

Площадь обогреваемых помещений1

2]

150

190

270

380

150

200

250

280

350

500

Кубатура обогреваемых помещений1

3]

375

450

675

925

375

500

625

700

875

1250

Тепловая мощность

[кВт]

15

19

27

38

15

20

25

28

35

50

Эффективность

[%]

~92

~85

Диапазон регулирования мощности

[%]

-90

Объем заполнения бункера

[дм3]

160

190

150

300

Объем заполнения топки

[дм3]

~20

~30

~45

~65

15

20

30

50

60

85

Водяной объем котла

[дм3]

70

80

100

120

52

70

75

96

102

130

Материал теплообменника

Сталь P265GH [PN-EN 10028]; толщина 5, 6 мм

Максимальное рабочее давление

[бар]

1,5

Требуемая мин. тяга дымохода2

[Pa]

20

23

25

25-30

20

25

30

Температура воды мин./макс.

[°C]

57/95

Питание/Мощность

[V/Вт]

230/175

Масса котла без воды

[кг]

374

396

484

550

264

348

377

419

456

623

Диаметр водного патрубка

[дюйм]

G 1 Ус

1 при потребности в тепле q-100 W/m2 для дома, утепленного пенопластом толщ. 5 см; 2 PN-EN 12809, PN-EN 303-5:2002;







2.5.      Топливо

Топливо, используемое в автоматических котлах, должно иметь достаточную теплотворную способность, быть сухим и иметь рекомендованную производителем грануляцию. Приме­нение влажного топлива или топлива с чрезмерной грануляцией может привести к его застреванию в шнеке и к серьезной аварии котла. Кроме того, вредные примеси в топливе могут вызвать спекание и слишком большое количество пыли и сажи и к увеличению рас­хода топлива. В зависимости от способа розжига в котле время горения и мощность есть величины переменные. Указанное время касается исключительно работы при использова­нии рекомендованного топлива. Время горения зависит от многих факторов: калорийности

ЗАМЕЩАЮЩЕЕ ТОПЛИВО

Используется как заменитель основного топлива, может снижать мощность и исправность котла

KSR Beta

гранулят Барлинек (после установки клапана BVTS сервисной службой производителя)

KSR Beta Plus

гранулят Барлинек (после установки клапана BVTS сервисной службой производителя)

KSP Duo

Пеллеты, экогорошек, угольная мелочь, овес, бурый уголь

ОСНОВНОЕ ТОПЛИВО

его использование гарантирует достижение котлом заявленной нагревательной мощности и исправности



2.6.       Комплектация

Котел поставляется заказчику в собранном виде, готовый к запуску. Перед началом уста­новки, следует проверить наличие дополнительных инструментов и работоспособность арматуры. Комплектный набор должен включать: подающий механизм, контейнер, блок управления, вентилятор, щетку, скребок (в сериях KSR Beta и KSR Beta Plus мощьностью до
50 кВт), крюк, лопатку для золы, спускную пробку, завихрители в камере сгорания (2 шт.), аварийную чугунную решетку (в сериях
KSR Beta и KSR Beta Plus), инструкции обслуживания' подающего механизма, блока управления и вентилятора.




Подпись: 2 мПодпись: Котел

3.1.1.      Котельная

          Должна занимать отдельное помещение высотой не менее 2,2 м в новом доме (в уже существующих домах допускается высота 1,9 м).

          Должна иметь установленное искусственное освещение и по мере возможности иметь естественное освещение.

          Должна иметь хорошую естественную вентиляцию, в т.ч.:

1.      канал приточного воздуха на наружной стене с сечением не менее 50% от площади поперечного сечения дымохода на высоте максимум 1 м от пола и не менее 200 см2 для котлов до 25 кВт или 400 см2 для котлов свыше 25 кВт,

2.      отдельный выпускной канал на внутренней части стены сечением не менее 140 х 140 мм с выходом под потолком возле дымоотвода.

ВНИМАНИЕ! В помещении, где установлен котел, нельзя использовать механическую I вытяжную вентиляцию.

          В центральной части помещения следует предусмотреть сточную решетку и пол с укло­ном 1% в направлении стока.

          Пол и стены во всем помещении должны быть выполнены из негорючих материалов.

          Дверь в котельную должны открываться наружу.


3.1.2.      Способ установки котла

Котел не требует фундамента, но допускается его установка на основании, выступающем на 50 мм над полом. Стандартный способ установки котла должен обеспечивать свободный доступ к устройству, позволяющий его чистить и обслуживать. Поэтому при установке котла нужно предусмотреть минимальные расстояния от стен:

           Расстояние от фасада котла до противоположной стены должно быть не менее 2 м.

           Расстояние от бока котла до стены котельной не может быть менее 1 м.

           Расстояние от тыльной части котла до стены котельной должна быть равна по крайней мере длине приспособлений, или около 0,25 м.

ж

1 м

0,25 м

<--------- ►

3.2.       Подсоединение к дымоходу

1.        Следует установить самодельный, плотный дымоотводный канал, через который будут отводиться газы из котла.

2.         Выводим дымоход не менее чем 1,5 м над коньком для того, чтобы избежать создания обратной тяги. Сечение дымохода должно быть подобрано соразмерно мощности котла и высоте дымохода. Приблизительные расчеты высоты и себчения дымохода можно вы­полнить с помощью калькулятора сечения дымохода на интернет-странице www.pereko. pl. Независимо от результатов расчетов минимальное сечение кирпичного дымохода не может быть менее чем 14 на 14 см! В то же время сечение стальных дымоходов без те­пловой изоляции должно быть на 20% большим, а дымоходы из стальных труб должны быть на 15-20% выше от кирпичных дымоходов.

3.         Перед подсоединением котла к дымоходу следует проверить техническое состояние ды­мохода (лучше всего, если это сделает печник) а также проверить, свободен ли дымоход от иных подключений нагревательных приборов.

3.3.       Подключение системы центрального отопл<

3.3.1.     Системы водоснабжения открытого типа

Котлы серии KSP Duo, KSR Beta и KSR Beta Plus предназначены для питания водяных систем центрального отопления открытого типа с естественной или принудительной циркуляцией воды. Система, в которой будет работать котел, должна соответствовать требования действу­ющих безопасности.

4.         Котел должен быть присоединен к дымоходу с помощью переходника. Не рекомендуются соединения под прямым углом, поскольку это уменьшает тягу в дымоходе. Боров присо­единяем к дымоходу с помощью соединения из стального листа толщиной 3 мм (можно купить у продавца). Надеваем ее на выход из котла, вставляем в дымоход и уплотняем высокотемпературным силиконом. Соединение должно слегка подниматься вверх под углом 5°-20°. Если выпуск газов на котле будет иметь длину более 400 мм, рекоменду­ется выполнить его теплоизоляцию.


3.3.2.     Системы водоснабжения закрытого типа

Котлы марки PEREKO на постоянном топливе с автоматической загрузкой топлива номиналь­ной мощностью до 300 кВт можно использовать в системах водоснабжения закрытого типа при условии, что: 1. установка оснащена расширительным бачком; 2. установлено оборудо­вание для отвода избыточного тепла, т.е. комбинированный охлаждающий клапан REGULUS DBV - 1; а также 3. установлен предохранительный клапан 1,5 бар.

ВНИМАНИЕ! Правильный выбор безопасных элементов, а также соответствующего расширительного бачка имеет влияние на уровень безопасности системы, а также самого котла. Эти устройства нужно строго контролировать по крайней мере два раза в год. Первая проверка должна осуществляться во время сезонных запусков котла совместно с системой водоснабжения.

3.3.3.     Четырехходовой клапан

Проект системы отопления должен учитывать защиту котла, перед возвратом слишком холодной водой из системы. Рекомендуется использовать четырехходовой смесительный клапан, что позволяет повысить температуру возвратной воды.

Четырехходовой клапан смешивает подаваемую теплую воду с более холодной возврат­ной водой из отопительного контура, и тем самым:

          защищает котел от низкотемпературной коррозии и преждевременного выхода из строя,

          увеличивает эффективность нагрева воды для бытовых нужд в бойлере ГВС;

          обеспечивает плавную регулировку нагрева воды для системы отопления;

          повышает эффективность всей системы.

Проектирование соответствующей для данного дома системы и ее исполнение следует поручить лицу с соответствующей квалификацией. Системы ЦО могут различаться, поэтому следует придерживаться указаний, содержащихся в проекте. Ниже представлена пример­ная схема подключения котла к системе ЦО и ГВС открытого типа с четырехходовым клапа­ном и бойлером ГВС.





3.4.      Подключение котла к электрической сети

Помещение котельной должно быть оснащено электропроводкой с номинальным напряже­нием сети 230/50Hz в соответствии с действующими нормами. Электропроводка должна иметь розетку, оборудованную заземлением, для предотвращения поражения электриче­ским током.

3.5.        Наполнение котла водой





3.5.1.     Наполнение котла водой перед первым запуском

1.        Прежде чем заполнить котел водой следует промыть систему отопления и котел для удаления загрязнений

2.         Заполнить систему водой через сливной кран с помощью гибкого шланга. Вода, предна­значенная для питания котла, должна соответствовать требованиям норм. Качество воды для заполнения системы отопления влияет на ее долговечность, поэтому вода должна быть чистой, лишенная загрязнений, масел и агрессивных химических соединений. Твердость воды не должна превышать tn (1°tn = 0,71 mval/л). Слишком твердая вода вызывает отложение осадка в котле и системе обогрева, что снижает КПД котла и может привести к его аварии.

3.         Вы должны прекратить подачу воды, когда система уже заполнена, то есть если вода переливается из сигнальной трубы расширительного бачка, расположенной в самой вы­сокой точке системы, или если барометр показывает примерно 0,8-1,2 МПа. Добавление должно быть сделано через несколько секунд, чтобы убедиться, что вода вытекает из сосуда.

4.         После заполнения системы следует закрыть сливной кран котла и отсоединить от котла гибкий шланг.

3.5.2.     Добавление воды в систему

Система отопления с открытым бачком позволяет напрямую контактировать воде с возду­хом, что вызывает испарение и необходимость ее восполнения.

ВНИМАНИЕ! Запрещено доливать холодную воду в разогретую систему. Добавление воды в разогретые части котла может привести к его повреждением и одновремен­но к утрате гарантии. Систему можно доливать водой только и исключительно тогда, когда котел холодный.

Если необходимо срочное добавление воды в систему, следует убрать топливо из топки, охладить котел до температуры 30°C и лишь тогда добавить недостающую воду. После за­полнения системы нужно снова начать розжиг.

3.5.3.     Слив воды из системы

Не рекомендуется слив из системы после окончания отопительного сезона, так как это увеличивает риск коррозии и образования накипи. Исключением является ситуация, когда требуется выполнения необходимых ремонтных работ во время длительного простоя котла в сильный мороз. В последнем случае рекомендуется слить воду из системы во избежание ее замерзания (и, тем самым, ее повреждения), а также заполнить систему после ослабле­ния мороза.

3.6.      Монтаж подающего устройства

Подробное описание монтажа устройства подачи находится в Инструкции подающего устройства, приложенной к котлу.

ВНИМАНИЕ! В котлах серии KSR Beta требуется герметизация теплостойким силико­ном места соединения топки с воздушной камерой. Обязанность герметизации места соединения топки с воздушной камерой лежит на установщике котла. Невыполнение

этого требования приводит к ряду проблем, связанных с работой шнека, на которые не распространяется гарантия. Приезд уполномоченного сервисного служащего к котлу марки PEREKO в таких случаях считается необоснованным, а связанные с ним расходы полностью покрываются пользователем котла. Детали монтажа приведены в Инструкции подающего устройства.








4.1.      Условия безопасной эксплуатации

Для обеспечения условий безопасной эксплуатации котла нужно прежде всего:

           Правильно установить систему обогрева в соответствии с требованиями действующих норм, касающимися безопасности водяного отопления открытого типа.

           Правильно заполнить водную систему. Не заполнять систему холодной водой во время работы разогретого котла.

           Не эксплуатировать котел при падении уровня воды в системе ниже уровня, указанного в инструкции по эксплуатации системы центрального отопления.

           Запрещается использовать для розжига котла легковоспламеняющиеся жидкости, такие как бензин.

           Никогда не гасить огонь в топке путем заливания его водой.

           При обслуживании котла использовать соответствующее снаряжение и одежду (рука­вицы, головной убор, обувь), с большой осторожностью обслуживать неизолированные

поверхности (например, дверки), которые могут нагреваться до высоких температур, могущих вызвать ожог.

Во время открывания дверок стоять сбоку от котла и опасаться выбивающегося пламени. Заботиться о чистоте котельной, обеспечить в ней правильную вентиляцию, а также не держать вблизи нее разъедающие и легко воспламеняемые вещества.

Котел очищать только во время перерывов в его работе.

Во время работ по обслуживанию котла использовать переносные лампы с напряжением не более 24 В.

Заботиться о нормальном техническом состоянии котла и гидросистемы.

Заботиться о чистоте котла.

4.2.       Перед первым розжигом

Перед первым розжигом котла нужно проверить:

1.         Исправность установки и подключения к электросети: а. питателя четырехходового кла­пана (если установлен), б. насоса ЦО, насоса ГВС и теплого пола (если имеется), в. датчика в бойлере, д. вентилятора, е. подающего устройства и пожарного (только для KSP Duo).

2.         Исправность уплотнителя плиты горелки (только в серии KSR Beta - см п. Монтаж пода­ющего устройства в котлах серии KSR Beta).

3.         Систему обогрева: а. ее герметичность, нет ли протечек воды из котла или системы, б. не замерзла ли вода в трубах и расширительном бачке, в. правильный и достаточный ли

4.3.       Розжиг в котле серии KSP Duo

1.         Наполнить бункер топлива надлежащим топливом.

2.         Плотно закрыть задвижку бункера (ящика).

3.         Открыть дверку зольника.

4.         Нажатием «Вход» на контроллере войти в ручное меню (автоматически включается вен­тилятор и подающее устройство) - см. Инструкцию контроллера.

5.         Проверить работу оборудования: а. работа вентилятора, б. включение насоса ЦО, ГВС и те­плого пола (на мотор-редукторе обороты вправо), в. подающее устройство (переключа­тель изменения оборотов в коробке на двигателе должен вращаться в правую сторону).

6.         Выключить вентилятор. В ручном режиме подающее устройство подает топливо к го­релке. Подождать 2-3 минуты, пока уголь не появится в горелке на уровне наддувных отверстий.

уровень воды и ее давление (манометр в зависимости от высоты дома должен показы­вать от 0,8 до 1,2 бара). Если давление слишком низкое, нужно долить воду, добавляя ее только в холодный котел.

4.       Очистное отверстие, которое должно плотно прилегать.

5.       Исправность подсоединения котла к дымоходу.

6.       Произвести проверку тяги в дымоходе.

7.       Снять установленную на заводе чугунную аварийную решетку (в серии KSR Beta и KSR Beta Plus).

7.       Разровнять топливо. Положить на него поджигатель и бумагу, далее мелкую деревянную щепу и поджечь. После розжига дымоходная тяга должна втянуть сгораемые газы в кон­векционные каналы котла.

8.       После розжига дерева и бумаги включить вентилятор и отрегулировать наддув воздуха таким образом, чтобы топливо разгоралось равномерно.

9.       После получения стабильного пламени, когда образуется жар на горелке, закрыть дверку и переключить контроллер в автоматический режим (вентилятор, подающее устройство и насос/насосы начнут работать автоматически). Выбрать соответствующее топливо из банка видов топлива в контроллере. Огонь в топке должен иметь вид чистого, ярко-жел­того пламени. Красный, дымный огонь свидетельствует о недостаточном притоке возду­ха, а белый - о чрезмерном.

ВНИМАНИЕ! Во время автоматической работы контроллера засыпные и очистные| дверки должны быть плотно закрыты.

ВНИМАНИЕ! Температуру в котле нельзя устанавливать ниже 57°C! Это увеличит риск возникновения «точки росы», что значительно ускорит низкотемпературную коррозию теплообменника. Поддержание температуры подачи воды ниже 57°С при одновременном длительном использовании несоответствующего топлива приводит к ускоренному износу котла и снижает его эффективность.

После розжига котла весь контроль над процессом горения возьмет на себя контроллер (см. Инструкцию по обслуживанию контроллера), поддерживая заданную температуру воды в котле и учитывая потребность дома в тепле.

4.3.1. Приблизительные выходные параметры контроллера

Контроллер предварительно настроен, однако его выходные параметры могут быть изменены в зависимости от используемого топлива (эко-горошек, мелкий уголь, пеллеты, овес, бурый уголь) и могут потребовать индивидуальной настройки. Их следует корректиро­вать в зависимости от потребности в тепле, от типа и качества (теплотворная способность) топлива или в зависимости от системы отопления. Правильный выбор параметров обеспе­чивает экономичный расход топлива.

Топливо

KSP Duo 15

KSP Duo 19

KSP Duo 27

KSP Duo 38

a [s]

b [s]

c [%]

a [s] I b [s] I c [%] a [s] 1 b [s] 1 c [%] a [s] 1 b [s] 1 c [%]

Экогорошек

10

36

30

10

32

35

10

26

50

10

20

60

Мелкий уголь

10

39

30

10

35

35

10

30

50

10

22

60

Пеллеты

10

28

20

10

20

25

15

25

30

15

20

35

Овес

10

28

20

10

20

25

15

25

30

15

20

35

a - время подачи; b - перерыв подачи; c - мощность вентилятора;






Важнейшими параметрами котроллера, которые регулируют работу котла KSP Duo яв­ляются время подачи и перерыв в подаче топлива. Эти параметры подбираются в зависи­мости от вида топлива, тем самым определяя показатели минимальной и максимальной мощности котла. Для этого нужно провести тест минимальной и максимальной мощности (больше информации в инструкции микропроцессорного регулятора), который позволит определить, соответствуют ли выставленные значения - горит ли жар в средней части очага и удается ли сжигать топливо без образования несгоревших его частей. Параметр работы с минимальной мощностью min.») регулирует минимальную мощность котла. Если топли­во во время работы с минимальной мощностью находится близко от стены горелки (возле шнека), следует увеличить время работы min. (время подачи) на 1 сек. Второй параметр - работа с максимальной мощностью max.») служит для регулировки максимальной мощности котла. Если котел не достигает заданной температуры, следует увеличить вре­мя работы «max(время подачи) на 1 сек. Правильная установка параметров гарантирует исправную и экономичную работу котла. Изменение параметра «время подачи» автомати­чески вызывает изменение времени «перерыва в подаче».

4.4.       Подпись: Приблизительные выходные параметры контроллера
		KSR Beta / KSR Beta Plus 20, 25, 28	KSR Beta / KSR Beta Plus 35, 50
	KSK Beta 15	мелочь	экогорошек	мелочь	экогорошек
Нужная температура	min.56°C	> 57°C	> 57°C	> 57°C	> 57°C
Время подачи угля*	20 s	6 s	9 s	15 s	15-20s
Перерыв в подаче угля**	15-20s	25 s	18 s	20-30 s	15 s
Перерыв поддерживаемого наддува	7-8 min	7-8 min	7-8 min	17-25 min	17-25 min
Задержка включения вентилятора для наддува	5 s	5 s	5 s	5 s	5 s
Мощность вентилятора	2-3	5-8	2-3	5-8	2-3
* Постоянный параметр; ** Если реторта высыпает несгоревший или спекшийся уголь, этот параметр следует увеличить (по 2 секунды), осматривая жар в топке, который должен быть выпуклым на 2-3 см над ретортой. В то же время, если жар плоский или вогнутый, следует сократить этот параметр (по 2 секунды).
Розжиг в котле серии KSR Beta и KSR Beta Plus

1.         Необходимо наполнить бункер для топлива соответствующим топливом.

2.         Плотно закрыть задвижку бункера (емкости).

3.         Открыть засыпные дверки.

4.         Включить контроллер (см. Инструкцию контроллера) и войти в ручное меню.

5.         Проверить работу оборудования: а) работа вентилятора, б) включение насоса ЦО, ГВС и теплого пола, в) подающее устройство.

6.         Выключить вентилятор. В ручном режиме подающее устройство начнет подавать топли­во в течение прибл. 2-3 минут. Нужно подождать, пока топливо не наполнится в реторте до уровня наддувных отверстий.

7.         На появившемся из подающего устройства топливе разложить поджигатель и бумагу, а на них - кусочки мелкой щепы и поджечь. После розжига дымоходная тяга должна втянуть сгораемые газы в конвекционные каналы котла.

8.         После получения стабильного пламени переключить контроллер в автоматический режим, что приведет в движение работу подающего устройства и вентилятора. После розжига котла полный контроль над процессом горения принимает контроллер (см.


Инструкцию котроллера) и с этого момента котел будет работать в автоматическом режиме.

9.         Через 30 минут выставить на контроллере требуемые параметры: рабочую температу­ру котла (заводская установка на 57°C), время подачи и перерывы в подаче топлива, а также силу наддува в соответствии с указанными значениями согласно Инструкции контроллера и подающего устройства.

ВНИМАНИЕ! Температуру в котле нельзя устанавливать ниже 57°C! Поддерживание более низкой температуры увеличивает риск возникновения «точки росы», что зна­чительно ускоряет низкотемпературную коррозию теплообменника. Поддержание температуры подачи воды ниже 57°С при одновременном длительном использова­нии несоответствующего топлива приводит к ускоренному износу котла и снижает его эффективность. Требуемые параметры выставить на контроллере согласно Ин­струкции контроллера и подающего устройства.

Вышеуказанные параметры подлежат индивидуальной корректировке в зависимости от многих факторов, например, от качества угля. Подробную информацию, касающуюся уста­новки параметров контроллера, вы сможете найти в Инструкции по обслуживанию контро­лера, приложенной к котлу.

Когда вода в котле достигнет заданной на контроллере температуры, котел переходит в режим поддержания - подающее топливо устройство и вентилятор будут периодически включаться (согласно установкам потребителя). В момент, когда температура в котле упадет ниже установленной, контроллер включит подающее устройство и вентилятор и поддержит их работу вплоть до достижения нужной температуры. Перерывы между очередными за­правками топливом и время работы вентилятора нужно отрегулировать таким образом, чтобы жар удерживался на горелке и не дошло до его угасания. Если паузы правильно

4.5.      Заправка топливом

Для обеспечения длительной работы котла следует систематически пополнять бункер топли­вом. Топливо следует дополнять самое позднее тогда, когда слой угля в бункере достигнет высоты мин. 30 см от дня бункера. В случае меньшего количества угля может произойти запыление и задымление бункера. В случае отсутствия топлива контроллер выключит всю систему и обязательно придется заново разжигать котел. Для пополнения топлива нужно:

1.        Выключить вентилятор

2.         Открыть засов бункера для топлива.

3.         Досыпать топливо в бункер.

установлены топливо сжигается в средней части горелки, жар не сдвигается в направлении подающего устройства, а несгоревший уголь не падает в зольник.

После выключения контроллера оборудование запоминает последние установленные параметры.

Спустя 8 часов, в зависимости от качества топлива, параметры можно поменять. Для этого нужно переставить, меняя одновременно только один параметр, например, время подачи оставляем таким же, а меняем лишь паузы в подаче топлива. Чтобы это проверить, нужно заглянуть в котел и проверить, находится ли жар на уровне плиты, или он в форме «кучки, нарытой кротом». Если «кучка» слишком высокая и пересыпается, то увеличиваем паузу в подаче топлива.

Контроллер предохраняет котел от перегрева, а также выключает всю систему в случае отсутствия топлива или попадания жара в бункер.

4.         Во время засыпки убедиться, что в топливе нет образований, которые могли бы заблоки­ровать работу подающего устройства (щебень, камни, фрагменты дерева или металла).

5.         Плотно закрыть засов бункера.

6.         Включить вентилятор.

ВНИМАНИЕ! Во время работы котла бункер с топливом должен быть всегда плотно | закрыт!

4.6.       Подпись: 5.	Плотно закрыть все дверки, засовы и заслонку в борове, чтобы огонь погас.
6.	Через несколько минут проверить, не возобновилось ли горение топлива.
7.	Если жар погас, убрать остатки угля и пепла из котла.
8.	Убрать оставшееся топливо из бункера и из подающего устройства.
сезона
4. Осмотреть техническое состояние котла.
Прекращение работы котла

1.   Перейти на ручной режим.

2.   Выключить вентилятор и подающее устройство.

3.  Включить на несколько минут подающее устройство в ручном режиме, вычищая из него большие порции пепла для того, чтобы убрать весь жар.

4.   Выключить контроллер.

4.7.       Гашение котла по окончании отопительного

Чтобы погасить котел после отопительного сезона, повторите действия, описанные в разделе «Прекращение работы котла», а затем:

1.           Убрать топливо из бака и подающего устройства.

2.            Почистить весь котел изнутри, каналы для сжигаемых газов и дымоход.

3.         На время бездействия котла оставить дверки открытыми и приоткрыть дверки емкости для топлива, чтобы высушить внутренние части котла и обеспечить постоянный приток воздуха.

4.8.       Чистка и консервация

Поддержка чистоты котла есть необходимым условием его эффективной, безаварийной работы. Даже небольшой слой налета уменьшает теплоотдачу от газов и, следовательно, уменьшает КПД котла. Это может также явиться причиной его поломки.

Поэтому котел нужно тщательно чистить по крайней мере 1 раз в неделю. После того, как котел погаснет и остынет, нужно 1. убрать золу из камеры сгорания и зольника, 2. почистить


ВНИМАНИЕ! Не следует спускать воду из котла и системы отопления по окончанию отопительного сезона или во время перерывов в отоплении (дольше, чем требует­ся для ремонта). Это защищает котел от ускоренной коррозии. Однако обязательно следует слить воду из системы в ситуации, когда перерыв в работе котла наступит во время морозов. Это предотвратит замерзание воды и повреждение системы.

топку от сажи с помощью металлической щетки, 3. почистить щеткой горелки и дымоотво­ды, после чего убрать сажу из дымоотводов, 4. почистить внешнюю поверхность котла от осевшего пела, сажи, пыли и остатков топлива.

Нужно также следить за порядком в котельной, где не должны складироваться никакие другие предметы кроме тех, что нужны для обслуживания котла.

Нужно заботиться о надлежащем техническом состоянии котла и водяной системы:

          Время от времени нужно проверять и в случае необходимости подкручивать болты кре­пления мотор-редуктора и бункера для топлива.

          Периодически контролировать герметичность водной системы а также плотность дверок котла, борова и дымохода. В случае необходимости нужно заменить уплотнитель бункера для топлива и дверок.

4.9.       Работа котла в аварийном режиме

4.9.1. Аварийная остановка котла

Котел нужно остановить всегда, когда: 1. вода вытекает из котла, 2. температура растет выше 90°C или 3. необходимо добавить испарившуюся воду в систему и нагреватели.

С целью остановки котла нужно произвести действия из пункта Прекращение работы кот­ла. В случае необходимости как можно более быстрого выключения котла нужно выгрести жар и топливо из котла с помощью металлического совка в металлическую емкость, вынести жар во двор и там погасить его водой.

ВНИМАНИЕ! Нельзя гасить горячее топливо водой на территории котельной!

4.9.2.     Аварийный розжиг котла серии KSR Beta и KSR Beta Plus

В случае длительного отсутствия электричества или аварии системы управления котел

          Периодические осмотры котла нужно производить 1 раз в году во время, когда котел не работает.

          Для осмотра котла и определения объема ремонтных работ котел нужно очистить от остатков горения со стороны топки.

          Более серьезный ремонт, возникший из-за неправильной эксплуатации, имевших место аварий или механических повреждений, должен быть выполнен незамедлительно после согласования с сервисной организацией.

нужно включить в аварийном режиме. Такой режим требует ручного управления, более частого обслуживания и установки чугунной решетки. Использование аварийной решетки допускается исключительно в аварийных ситуациях. Котел, работающий в таком режиме, не достигает максимальной мощности и требует ручного управления.

1.        Снимите дефлектор вместе с крепежным стержнем.

2.        Уложите чугунную решетку на уголках, находящихся ниже края рамки топочной дверки.

3.         Слегка выдвиньте ящик для пепла, обеспечивая доступ воздуха к горелке (процесс горе­ния происходит под действием тяги).

4.         Разжечь огонь на чугунной решетке (розжиг должен осуществляться поэтапно деревом, а затем всякий раз всё большими слоями топлива).

5.         Максимально открыть заслонку борова.


6.         Когда уже можно будет топить основным способом, нужно снять чугунную решетку, со­брать дефлектор и начать розжиг котла (см. п. Розжиг котла серии KSR Beta и KSR Beta Plus).

ВНИМАНИЕ! В случае отсутствия электричества и использования аварийной решетки нужно обеспечить оборот воды открытого самотечного типа (особенно важно в слу­чае использования насоса).

4.9.3.     Аварийный розжиг котла серии KSP Duo

На случае длительного отсутствия электричества или аварии системы управления котел KSP Duo оснащен постоянными водоколосниками. Для розжига требуется:

1.        Открыть средние и нижние дверки.

2.         Положить кусочки дерева на водоколосниках, поджечь их, а после засыпать топливом.

3.         Максимально открыть заслонку борова.

Водоколосники могут применяться при ежедневном использовании котла, однако это связано с частым добавлением топлива и усиленным контролированием параметров. Экс­плуатация котла на водоколосниках приводит к снижению исправности и мощности котла.


5.       ПРОБЛЕМЫ В РАБОТЕ КОТЛА - ПРЕЖДЕ ЧЕМ ОБРАЩАТЬСЯ В СЕРВИС

В случае безосновательного вызова службы сервиса транспортные и рабочие затраты сервисных работников оплачивает клиент. Поэтому прежде чем позвонить в сервис, ознакомьтесь с типовыми проблемами в работе котла и путями их решения.

Симптом

Причина

Способ устранения

Дымит снаружи

Недостаточная тяга дымохода

Устранить негерметичность дымохода, борова или дверок котла

Недостаточная высота дымохода

Поднять дымоход на высоту не менее 1,5 м над коньком

Слишком узкое сечение дымохода

Отрегулировать заслонку борова, уменьшить силу наддува

Слишком низкое атмосферное давление

Использовать вентилятор, усиливающий тягу дымохода

Загрязнение дымоходных каналов

Очистить каналы

Низкий КПД котла

Сжигание низкокалорийного топлива

Поменять топливо на высококалорийное

Слабый приток воздуха в котельную

Обеспечить нормальный приток воздуха через окно или вентиляционный канал

Поломка надувного вентилятора или контроллера

Заново выставить параметры в соответствии с Руководством по эксплуатации или поменять на новый - исправный

Загрязнение дымоходных каналов в камере сгорания

Очистить каналы, отрегулировать заслонки

Налет смолы и сырость внутри котла

(симптомы, похожие на протечку)

Применение дерева как основного топлива при отоплении

Использовать топливо в соответствии с инструкцией по обслуживанию

В котле поддерживается низкая температура

Эксплуатировать котел при темп. мин. 57°C

Протечка

оценивается производителем

Ремонт в сервисной службе PEREKO







Чрезмерная тяга дымохода

Отрегулировать тягу дымохода заслонкой в борове котла

Топливо зависает в бункере

Топливо слишком влажное

Убрать топливо из бункера и прочистить его

Топливо не высыпается из бункера

Сорвана шпилька шнека

Убрать элемент, блокирующий шнек, и заменить шпильку

Не устанавливается шнек

Нет питания

Проверить питание

Выключен контроллер

Проверить основной выключатель контроллера

Выключатель на двигателе

Проверить выключатель на двигателе

Дымит из бункера

Неправильно установлено время подачи топлива

Правильно установить на контроллере время подачи топлива

Влажное топливо

Проверить и высушить топливо

Неплотно закрыт бункер

Заменить уплотнитель

Чрезмерный расход топлива

Плохо установлены параметры

Помощь сервис-службы

Низкое качество топлива

Заменить топливо

Топливо не полностью сгорает

Слишком короткое время между подачами топлива

Установить правильное время между очередными подачами топлива

Низкое качество топлива

Заменить топливо











  f9f1c596bcc30e1b9c6574c32329abba.png a69fc6e97bdb841ca3f2607ee72b4cbd.pngbbf08e89dd7c01d607ede8818043c778.pngi.jpg LJ.jpg instagram_logo.jpg


   Яндекс.Метрика
Информация и цена не является публичной офертой. При заказе товара с вами свяжется менеджер и уточнит условия и данные по товарам, а так же расскажет о скидках и акциях.
Мастер универсал Седов Вячеслав Фотогалерея Экотуризм Статьи Новости Живопись и искусство ОтоплениеМонтаж.Рус Мобиба и Термокрафт Муж на час
