СТАНДАРТ-30 Пиролизный водогрейный котел "Буржуй-К"

СТАНДАРТ-30 Пиролизный водогрейный котел "Буржуй-К"

Цена  :  59 800 р.


 В корзину!

Технические характеристики


Тепловая мощность, кВт:30
Максимальный объем помещения, м3:900
Максимальный объем отопительной системы , м3:0,77
КПД:82-92%
Максимальная рабочая температура, С:95 град. Цельсия
Объем воды в котле, л:45
Диаметр входа/выхода воды системы отопления , “:1 ½
Средняя продолжительность горения одной закладки топлива, час8-12
Максимальное рабочее давление, кгс/см2:4,5
Максимальное давление теплоносителя в котле, Мпа:0,4
Размер дымовой трубы: диаметр/высота (мм/м):180/9
Необходимая тяга в дымовой трубе:22
Температура отходящих газов, С:до 190
Объем топки, м3:0,189
Глубина топки котла, мм:690
Размер топочной дверцы (bxh), мм:290 Х 290
Предпочтительная влажность дров:Не более 20%
Масса *, кг:325
Размеры * (высота х ширина х глубина), мм:1200 X 530 X 940
Комплект поставки:

Котел, автоматический тягорегулятор, колосниковые решетки, патрубок для подключения дымохода с заслонкой, технический паспорт

Используемое топливо

Древесина, торфяные и древесные брикеты, уголь калорийностью не более 6000 кКал

Гарантия

30 месяцев

Срок службы котла, лет

10




Водогрейные котлы Буржуй-К СТАНДАРТ-10.jpg


Общие преимущества пиролизных котлов

1) Значительное (в 3-5 раз) увеличение времени работы без перерыва на одной закладке в сравнении с котлами прямого горения;

2) экономия топлива – до 5 раз;

3) стабильно высокий КПД 82-93%;

4) экологичность (количество вредных выбросов в атмосферу сведено к минимуму, т.к. практически все вредные вещества сгорают вместе с пиролизными газами);

5) наши котлы не зависят от электричества;

6) чистота при работе (топливо сгорает практически полностью);

7) Мы даём гарантию 2,5 года при сроке службы более 10 лет.

Бытовые водогрейные котлы. Мощностью от 10 до 100 кВт способны обогревать помещения до 1000 кв.м. Помимо прочих особенностей, данные котлы обладают увеличенной топкой, что упрощает процедуру подготовки дров.

Промышленные водогрейные котлы. Мощностью от 150 до 800 кВт предназначены для отопления объектов до 24 000 куб.м. Целесообразна установка системы котлов каскадом, таким образом обеспечивается наибольшая мощность работы.

Воздухогрейные котлы. Мощностью от 12 до 150 кВт. Разработаны для помещений, которые не имеют системы водяного отопления. Они удобны более быстрым вводом в эксплуатацию. Защищены от разморозки системы отопления, и могут легко быть остановлены на ночные часы, либо выходные/праздничные дни. Не привязаны к определенному объекту, поэтому выгодны при отоплении арендуемых помещений.

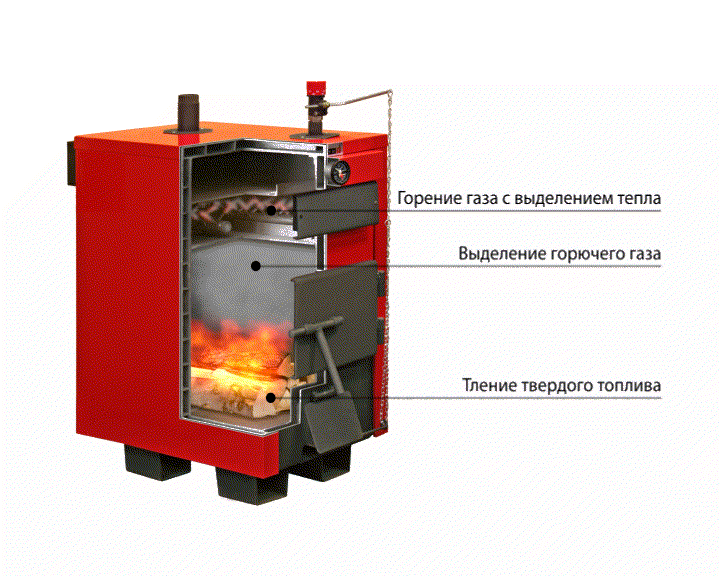

На чем основан принцип работы Котлов «Буржуй-К»?

Основной принцип работы котла – это выделение горючего пиролизного газа из твердого топлива и последующее сгорание остатков твердого топлива (кокса) и пиролизного газа раздельно.

            При горении твердого топлива при недостатке кислорода, обильно выделяется горючий пиролизный газ, который в свою очередь, догорает во второй камере дожига, соединяясь с подогретым кислородом.

В результате такого процесса упорядоченного сгорания топлива, достигается максимально высокая эффективность котла до 92%. Топливо отдает практически все, что может сгореть и выделить тепло. В дымоход выходит только отработавший газ, который состоит практически из одного СО2 и никакой энергии выдать больше не способен. Вследствие чего котлы Буржуй-К считаются экологически безопасными, даже при сжигании агрессивного топлива, например резины. Все выбросы соответствуют требованиям.

Из аналогов можно выделить таких производителей как: Buderus, Viessman, Atmos. Из Российских производителей, аналогов не существует.

Основное отличие котлов Буржуй-К от вышеперечисленных производителей ЭНЕРГОНЕЗАВИСИМОСТЬ и доступная цена. Импортные котлы работают только на принудительном наддуве.

На Российском рынке существует много производителей, которые позиционируют свои котлы как – длительного горения. Действительно, за счет регулятора подачи воздуха можно регулировать интенсивность горения топлива, как следствие и время горения. Но, системы дожига печных газов в таких конструкциях не предусмотрено. А нам уже известно, что при недостатке кислорода происходит обильное выделение пиролизных  газов. И если нет системы дожига, то большое количество этих горючих газов просто вылетает в трубу, не отдав свою энергию. Таким образом, получается, что все производители увеличивают время горения топлива, но тем самым пропорционально, уменьшают эффективность теплоотдачи.  КПД, в таких случаях, падает до 30-40%. А маленьких КПД в отопительном оборудовании означает большой перерасход топлива.

Таким образом, используя котлы пиролизные котлы Буржуй-К, мы получаем экономию топлива до 3-х раз, по сравнению с котлами прямого горения. А время между закладками топлива составляет до 12 часов на дровах и до 15 часов на угле.


Твердотопливные пиролизные котлы длительного горения.

Почему мы говорим именно о газификации твердого топлива? При сжигании дров, торфа, отходов лесопереработки, особенно с высоким содержанием влаги, невозможно получить высокие температуры, тогда как при сжигании газа, полученного из этого же топлива, такие температуры достижимы. Из газа можно удалить содержащуюся в нем влагу, которая является балластом, и газ нетрудно подогреть перед сжиганием. Кроме того, при сжигании газа требуется меньшее количество избыточного воздуха, чем для кускового топлива, благодаря чему увеличивается температура горения и как следствие полнота изъятия энергии содержащейся в топливе. Легче автоматизировать процессы сжигания топлива. Имеется возможность приблизить по уровню удобства и эффективности сжигание твердого восполняемого топлива к газу и дизелю, причем используя для этого естественные возможности природы, которыми Россия обладает в огромных количествах и доступность к которым не зависит от политической обстановке в стране.

Основной принцип работы котла – это выделение горючего пиролизного газа из твердого топлива и последующее сгорание остатков твердого топлива (кокса) и пиролизного газа раздельно.

При горении твердого топлива при недостатке кислорода, обильно выделяется горючий пиролизный (печной) газ, который в свою очередь, догорает во второй камере дожига. В результате такого процесса упорядоченного сгорания топлива, достигается максимально высокая эффективность котла до 92%. Топливо отдает практически все, что может сгореть и выделить тепло. В дымоход выходит только отработанный газ, который состоит практически из одного СО2 ,N22 и никакой энергии выдать больше не способен. Вследствие чего котлы Буржуй-К считаются экологически безопасными, даже при сжигании агрессивного топлива. Все выбросы соответствуют ПДК (Предельно Допустимая Концентрация).

Таким образом, используя котлы пиролизные котлы Буржуй-К, Вы получаете:

ü экономию топлива до 5 раз, по сравнению с котлами прямого горения.

ü экономию вашего времени. Периодичность между закладками топлива составляет до 12 часов на дровах и до 15 часов на угле.

ü котел, не требующий доступа к электроэнергии, котлы Буржуй-К полностью автономны и энергонезависимы.

ü малый расход топлива - в среднем для отопления каждых 100м2 помещения требуется не более 17 кг дров в сутки.

ü теплогенерирующее устройство малых габаритов, в сравнении с выдаваемой мощностью.

ü котел, эффективно работающий на любом твердом топливе (дрова, древесные отходы, уголь, торфяные брикеты).

ü гарантию завода изготовителя 30 месяцев.

Твердотопливные отопительные пиролизные котлы

«БУРЖУЙ-К» ТеплоГарант

изготовлены в строгом соответствии с нормами и положениями законодательства. Сложная стальная сварная конструкция изделия состоит более чем из 200 деталей! Все узлы котла изготавливаются из жаропрочной и корозионно стойкой котловой стали. Используются только марки стали, включенные в перечень материалов, используемых для изготовления сосудов, работающих под давлением (Постановление Госгортехнадзора России № 20 от 18.04.95 г., ПБ 10-115-96, «ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ»). На них есть заключение ОАО НПО «ЦНИИТМАШ» (Центральный научно-исследовательский институт машиностроения и металлообработки) о возможности применения в производстве стальных сварных твердотопливных котлов. Основанием для выдачи служат заключение ЦНИИК (Центрально научно-исследовательский институт коррозии), сертификация на стойкость к МКК и заключение испытательного центра «ЦНИИТМАШ-аналитика-прочность» на жаропрочность. Твердотопливные отопительные пиролизные котлы «БУРЖУЙ-К» производятся по ГОСТ 20548-87, выпускаются в соответствии с ТУ 4931-001-61918746-2010
Получен сертификат соответствия № РОСС RU.0010.11AB24 ТУ 4931-001-61918746-2010.



Устройство и принцип работы пиролизных котлов «Буржуй-К».

Пиролизные котлы «Буржуй-К» изготовляются из стали различной толщины путем сварки деталей и узлов. Устройство котла изображено на рисунке 1.

Устройство и принцип работы пиролизных котлов «Буржуй-К»..png

Рис. 1

1. котел;

2. дверца топки;

3. дверца регулировки подачи первичного воздуха;

4. патрубок для слива конденсата;

5. патрубок подающей линии;

6. патрубок отходящих газов;

7. съёмная крышка;

8. патрубок обратной линии;

9. внешняя дверка технологического окна;

10. шибер;

11. окно для забора вторичного воздуха;

12. боковая водяная рубашка;

13. верхняя водяная рубашка;

14. задняя водяная рубашка;

15. нижняя камера вторичного воздуха;

16. передняя камера вторичного воздуха;

17. камера сжигания отходящих газов;

18. камера для отвода в дымоход отходящих газов;

19. топочная камера;

20. верхняя направляющая отвода отходящих газов;

21. полка для колосников;

22. пол топочной камеры;

23. нижняя направляющая отвода отходящих газов;

24. труба подвода вторичного воздуха.

Вода поступает в пиролизный котел через патрубок обратной линии (8), нагревается, проходя через водяную рубашку котла (12, 13, 14) и в нагретом виде выходит из котла через патрубок подающей линии (5) в систему отопления. Дрова или иное топливо закладывается в топочную камеру (19), где происходит их сгорание, при ограниченном доступе кислорода. Количество кислорода в топочной камере регулируется дверцей регулировки подачи первичного воздуха (3), подробнее о режиме работы дверцы можно узнать в разделе «Правила топки». В моделях с автоматическим регулятором температуры управление дверцей осуществляет датчик. Выделившийся в процессе газификации топлива пиролизный газ естественным путем поступает в камеру дожигания отходящих газов (17), где через инжекторы-дожигатели, с калиброванными отверстиями, смешивается с вторичным, заранее подогретым воздухом (11). В результате термохимической реакции происходит процесс воспламенения несгоревших топливных газов, что позволяет превратить в тепловую энергию 90% содержащихся в дыме мелких частиц, тем самым не допуская их выброса в атмосферу. Остаточные дымовые газы отводятся через патрубок отходящих газов (6) и дымоход.

Сложная конструкция котла и процесс сгорания, основанный на принципе пиролиза позволяет добиваться существенного увеличения времени горения от одной закладки топлива, по сравнению с обычными твердотопливными котлами.

Среднее время горения от одной закладки составляет 8-10 часов.

Это позволяет значительно экономить топливо и увеличивает время, между его закладками, что является отличительным качеством пиролизных котлов «Буржуй-К».

Существуют пиролизные котлы с нижним расположением пиролизной камеры, в таком случае, выделившийся в процессе сгорания пиролизный газ, поступает туда принудительно, с помощью вентилятора (наддува), работающего от электрической сети.

Пиролизные котлы «Буржуй-К» - энергонезависимые, не требуют электричества!

Основные технические характеристики и габаритные размеры котлов «Буржуй-К»

Основные технические характеристики и габаритные размеры котлов «Буржуй-К» 1.png

Основные технические характеристики и габаритные размеры котлов «Буржуй-К» 2.png

Технические параметры котлов

Ед. изм.

Марка котла «Буржуй - К»

Стандарт 10

Стандарт 20

Стандарт 30

Тепловая мощность

кВт

10

20

30

Максимальная площадь отапливаемого помещения (при h потолков 3 м)

м2

до 100

120 - 220

240 - 330

Максимальный объем отопительной системы

м3

0,25

0,51

0,77

КПД

%

85 - 92

Максимальная рабочая температура

ºС

95

Объем воды в котле

л

18

28

45

Диаметр входа/выхода воды системы отопления

1 1/2“

1 1/2“

1 1/2“

Объем воды в контуре ГВС

л

--

--

--

Диаметр входа/выхода воды контура ГВС

1/2“

Максимальное рабочее давление

кгс/см2

4,5

Диаметр подключения дымовой трубы

мм

130

150

150

Минимальная высота дымовой трубы

м

7

8

9

Температура дымовых газов

ºС

до 150

Максимальная длинна деревянных поленьев

мм

450

550

650

Размер топочной дверцы (bxh)

мм

190х190

240х240

290х290

Объем топки

м3

0,055

0,101

0,189

Вес котла

кг

180

270

380

Габаритные и присоединительные размеры

В

мм

380

480

530

b1

мм

190

240

265

L

мм

610

700

810

Lo

мм

850

950

1050

l1

мм

250

250

240

l2

мм

140

170

170

l3

мм

100

100

100

l4

мм

130

130

130

H

мм

760

880

1150

Н1

мм

730

850

1110

Ho

мм

930

1100

1360

h1

мм

200

250

250

h2

мм

100

100

100

h3

мм

110

120

130

Диапазон регулирования мощности котлов от 30% до 110%, в этих приделах достигается наибольший КПД котлов в районе от 85 до 92%.


Инструкция по эксплуатации котла Буржуй-К СТАНДАРТ-10

ОГЛАВЛЕНИЕ

Введение.............................................................................................................. 2

Требования по технике безопасности.............................................................. 3

Руководство по обслуживанию

Устройство котла................................................................................................ 4

Основной принцип работы............................................................................... 5

Топливо................................................................................................................ 5

Комплект поставки............................................................................................. 6

Ввод котла в эксплуатацию

Проверка котла перед вводом в эксплуатацию............................................... 6

Работа котла

Подготовка котла к работе................................................................................ 6

Растопка............................................................................................................... 7

Регулирование температуры воздуха на выходе из котла............................. 10

Удаление золы и твёрдых продуктов сгорания............................................... 10

Техническое обслуживание............................................................................... 10

Чистка котла........................................................................................................ 11

Шамотные камни................................................................................................ 11

Ремонт котла....................................................................................................... 11

Гарантия и гарантийные условия..................................................................... 12

Руководство по монтажу котлов

Основные технические характеристики и габаритные размеры котлов

«Буржуй-К»............................................................................................................ 13

Транспортировка и хранение............................................................................... 14

Помещения для размещения котлов.................................................................... 15

Руководство по монтажу дымоходов

Общие сведения о дымоходах.............................................................................. 16

Основные требования по установке и монтажу систем дымоходов................ 16

Монтаж дымоходов............................................................................................... 17

Разрешенные схемы монтажа дымоходов........................................................... 18


Введение

Котлы воздухогрейные отопительные (далее - котлы), работающие на твёрдом топливе, типа «Буржуй-К», номинальной теплопроизводительностью до 150 кВт, предназначены для отопления помещений, не оборудованных системами водяного отопления.

Перед эксплуатацией котла внимательно ознакомьтесь с правилами и рекомендациями, изложенными в настоящем руководстве.

Нарушение правил эксплуатации, указанных в руководстве, может привести к несчастному случаю и вывести котёл из строя.

При покупке котла требуйте заполнения торгующей организацией гарантийного талона.

Установка, пуско-наладка котла, инструктаж, проверка и очистка дымоходов, производятся владельцем совместно со специализированными монтажными службами, организациями или лицами, имеющими свидетельство о допуске к работам, которые оказывают влияние на безопасность объектов капитального строительства.

Котел вместе с сопутствующим оборудованием должен быть установлен и использован в соответствии с проектной документацией, действующими законами и техническими нормами, а также инструкциями изготовителя.

Котел должен быть установлен только в помещениях, специально для этого предназначенных.

Котел соответствует требованиям стандартов и нормативных документов, действующих на территории Российской Федерации и прошёл декларирование в системе технического регламента Таможенного союза «О безопасности машин и оборудования» ТРТС 010/2011.

В случае возникновения каких-либо неисправностей обращайтесь только в специализированную сервисную организацию - непрофессиональное вмешательство может повлиять на гарантию оборудования.

Сотрудник сервисной организации, вводящий котел в эксплуатацию, обязан ознакомить пользователя с техникой безопасности при обслуживании оборудования и управлением работой котла; операциями, которые пользователь имеет право производить самостоятельно и операциями, проводить которые имеет право только квалифицированный специалист сервисной фирмы.

Проверьте целостность и комплектность поставки.

Убедитесь, что поставленный вам тип котла по своим параметрам подходит для работы в данных условиях.

При управлении работой котла и его обслуживании руководствуйтесь соответствующими разделами из данной инструкции.

Утилизация котла или отдельных его частей по истечении срока годности должна производиться в соответствии с требованиями экологических служб.

Не устраняйте и не повреждайте надписи на котле.

В случае ремонта используйте только оригинальные запасные части от производителя. Запрещается вмешательство во внутреннее устройство котла и произведение в нем каких-либо изменений.

Производитель не несет ответственности и не предоставляет гарантию на неисправности, возникшие вследствие невыполнения:

- требований, норм и правил, перечисленных в настоящем руководстве, требований стандартов и законов РФ;

- условий, перечисленных в гарантийном талоне и сервисной книжке;

Требования по технике безопасности

При эксплуатации котла необходимо руководствоваться следующими документами, имеющими законодательную силу на территории РФ:

- СНиПы по отоплению, вентиляции и кондиционированию;

- Нормативные требования по пожарной безопасности в области отвода продуктов сгорания и подачи воздуха: ГОСТ «Охрана природы. Атмосфера».

Кроме соблюдения требований, содержащихся в вышеуказанных документах, при эксплуатации котла необходимо соблюдать требования настоящего руководства и сопроводительной документации к котлу, предоставляемой изготовителем.

Уход за котлом осуществляет владелец. Монтаж, первичный запуск котла должны выполняться только специализированными монтажными службами, имеющими специальную лицензию (разрешение) на данный вид работ.

Помещение, в котором монтируется котел, должно быть оборудовано индивидуальным дымоходом и вентиляцией. Естественная вентиляция должна обеспечивать трехкратный воздухообмен в течение одного часа.

Во избежание несчастных случаев и порчи котла

ЗАПРЕЩАЕТСЯ:

- разжигать котёл лицам, не прошедшим специальный инструктаж и детям;

- разжигать котёл, при неработающем дутьевом вентиляторе воздуха;

- разжигать котёл при отсутствии тяги в дымоходе;

- нагревать воздух на выходе из котла свыше 150°С;

- класть на котёл и трубопроводы легковоспламеняющиеся предметы;

- класть на котёл или вблизи от него пожароопасные вещества и материалы;

- пользоваться неисправным котлом;

- самостоятельно производить ремонт, а также вносить в конструкцию какие- либо изменения.

Котёл должен подсоединяться к отдельному дымоходу. Запрещается использовать в качестве дымохода вентиляционные и другие, не предназначенные для этого, каналы.

ПЕРЕЧЕНЬ ОТКАЗОВ И ОШИБОЧНЫЕ ДЕЙСТВИЯ ПЕРСОНАЛА

1. Перегрев - может быть вызван эксплуатацией с температурой воздуха на выходе их котла свыше 150 °С или применением высококалорийного топлива, не предназначенного для использования в данном котле. Перегрев котла может вызвать местную деформацию и(или) прогорание металла.

Запрещено использовать котел с неработающим дутьевым вентилятором и нагревать воздух на выходе из котла свыше 150 °С.

2. Закоксованность внутренних поверхностей котла -может быть вызвана применением топлива влажностью свыше 50%. Избыточная влага связывается с зольными отложениями и образует шлаковые наросты. Повышенное зольное образование может значительно снизить теплопроизводительность котла или полностью вывести его из строя.

Запрещается использовать топливо с влажностью свыше 50%

3. Попадание газов в помещение - может быть вызвано недостаточной тягой в дымовой трубе что является следствием полного перекрытия дросселя или

несоответствия параметров дымовой трубы стандартам РФ и настоящему руководству. В результате попавший в помещение дым может вызвать отравление.

Запрещается использование котла с дымовой трубой, параметры которой не соответствуют настоящему руководству и действующим стандартам РФ.

Параметры шума

соответствуют стандартам РФ: ГОСТ 12.036-81 и СН 3077-84 для общественных и жилых помещений и не превышают значений 50 дБ.

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ
Устройство котла

Котёл «Буржуй-К» - это цельносварная конструкция из стали, которая состоит из нескольких камер: нижняя камера - камера подачи первичного воздуха, загрузочная топочная камера (камера газификации), верхние камеры - камера дожигания газов и камера нагрева и подачи вторичного воздуха. Обшивка котла (дополнительное оборудование) состоит из металлического листа с термостойким покрытием и слоя негорючего базальтового утеплителя, обеспечивающего отличную теплоизоляцию котла.

Котёл «Буржуй-К» - это цельносварная конструкция из стали.jpg

1 - котёл; 2 - дверца топки; 3 - дверца регулировки подачи первичного воздуха; 4 - съёмная технологическая крышка; 5 - канальный вентилятор подачи воздуха; 6 - патрубок нагретого воздуха; 7 - патрубок отходящих газов; 8 - шибер; 9 - окно для забора вторичного воздуха;10 - воздушная рубашка; 11 - нижняя камера вторичного воздуха; 12 - передняя камера вторичного воздуха; 13 - камера сжигания отходящих газов;

14 - камера для отвода в дымоход отходящих газов; 15 - топочная камера; 16 - верхняя направляющая отвода отходящих газов; 17 - полка для колосников; 18 - пол топочной камеры; 19 - нижняя направляющая отвода отходящих газов; 20 - инжектора подвода вторичного воздуха; 21 - термометр.

основной принцип работы

Основной принцип работы заключается в упорядоченном, раздельном сжигании, как твердого топлива, так и выделившегося из него пиролизного газа. При ограниченном доступе кислорода твердое топливо пиролизируется, а выделяющийся при этом газ поступает в специальную камеру для дожига, смешиваясь там с разогретым вторичным воздухом.

Процесс газификации твердого топлива и особенности конструкции котла Буржуй-К, позволяют процессам сжигания топлива и теплопередачи протекать наиболее эффективно за счет:

-непрерывного, естественного подвода окислителя (воздуха) в достаточном количестве и необходимого перемешивания сжигаемого топлива (твердого или газообразного) с ним, как в нижнем топочном пространстве с целью оптимизации процесса пиролиза, так и в верхнем топочном пространстве со вторичным подогретым воздухом в концентрационных пределах воспламенения,

- особенностей конструкции топочных пространств,

- удаления продуктов горения после их охлаждения за счет естественной тяги.

Процесс газификации древесины (пиролиз) происходит в нижней камере котла (топке или загрузочном пространстве Рис. 0 №15) под действием жара и при ограниченном доступе воздуха. Возникающий древесный газ протекает через слой жара, попадает в камеру сгорания (Рис.0 №13), где смешивается со вторичным воздухом. Вторичный воздух подается через инжекционные горелки (Рис.0 №20), предварительно уже нагретый. Смесь воздух-газ сгорает в камере дожига, отдавая при этом образующееся тепло нагнетаемому воздуху через теплообменные поверхности. Забор нагнетаемого воздуха происходит с помощью одного или двух канальных вентиляторов (Рис. 0 № 5) через заборный патрубок. Нагретый воздух выходит через патрубок выхода (Рис. 0 № 6)

Сумма потерь теплоты с уходящими газами от химической и механической неполноты сгорания минимальны (затраты на тягу и дутье отсутствуют), что во многом определяет особенную экономичность всех процессов горения.

Топливо

Для котлов «Буржуй-К» основным видом топлива являются: древесина, кусковой торф, брикетированное топливо, пеллеты, так же в качестве резервного топлива может быть использован уголь калорийностью до 6000 Ккал.

Самым подходящим размером деревянных поленьев является диаметр 40 - 100мм. Длина поленьев зависит от типоразмера котла.

Топливо необходимо хранить в сухом месте. Максимально допустимая для достижения номинальной мощности влажность древесины составляет не более 20 %.

При использовании топлива с влажностью более 20%, происходит снижение теплотворной способности топлива и как следствие мощности котла.

Приблизительный интервал добавления топлива в котел зависит от технических параметров системы отопления, плотности, вида и качества топлива, температуры наружного воздуха и составляет 4-10 часов.

Комплект поставки

Стандартный комплект:

1. Котел Буржуй-К.

2. Термометр.

3. Дутьевой вентилятор (вентиляторы).

4. Дымоотводящий патрубок (горизонтальный).

5. Колосниковая решётка

6. Данное руководство.

7. Гарантийный талон.

Дополнительный комплект:

Дополнительный комплект:

1 .Дымоотводящий патрубок (вертикальный) 2.Набор ухода за котлом

МОНТАЖ КОТЛА

- монтаж котла должен производиться специализированными организациями,

- котел устанавливается в отапливаемое, сухое помещение,

- котел не должен иметь, наклона в стороны, т.е. верхняя плоскость котла должна находиться параллельно земле.

ВВОД КОТЛА В ЭКСПЛУАТАЦИЮ

Проверка котла перед вводом в эксплуатацию

Перед вводом котла в эксплуатацию обслуживающий техник обязан проверить:

- соответствие монтажа проекту;

- наличие подключения к электросети (220В, 50Гц);

-присоединение к дымовой трубе - подключение возможно только при наличии разрешения соответствующей организации, занимающейся ревизией дымовых труб;

- функционирование регулировочных элементов системы отопления;

Подключение дутьевого вентилятора к электросети производить только через Пускозащитное устройство (ПЗУ)!

Сервисный техник обязан ознакомить пользователя с обслуживанием котла и вписать дату ввода котла в эксплуатацию в гарантийный талон.

РАБОТА КОТЛА

Подготовка котла к работе

Работа по установке, подключению и пуску в эксплуатацию котла производится сервисными или специализированными монтажными службами, организациями или лицами, имеющими свидетельство о допуске к работам, которые оказывают влияние на безопасность объектов капитального строительства.

Специалист сервисной службы должен провести инструктаж с пользователем по правилам пользования и уходу за котлом с внесением записи в гарантийный талон с обязательным подтверждением подписью и печатью. При отсутствии данных записей гарантийный талон будет считаться недействительным и гарантийный ремонт не выполняется.

Котёл устанавливается на огнеупорную основу (асбестовый картон толщиной не менее 5 мм и металлический лист толщиной не менее 0,5 мм), у несгораемых стен,

3. - откройте заслонку в дымоотводящем патрубке полностью для обеспечения максимальной тяги (если шибер шторный - то выдвинуть его полностью),

4. - заложите в котел немного бумаги, сверху на бумагу щепок, подожгите бумагу,

5. - на образовавшийся огонь доложите немного дров небольшого размера, закройте дверцу топки,

6. - после того, как дрова небольшого размера займутся огнем, доложите примерно 1/3 топки дровами, закройте дверку топки,

7. - через пять - семь минут откройте дверку топки и заложите топку дровами полностью, закройте дверку топки (максимальная закладка - это закладка по верхний уровень дверки топки),

8. - после этого дверцу регулировки подачи воздуха необходимо прикрыть, на половину (рис. 2), так чтобы через воздушный зазор не выхлапывался дым, если дым будет выхлапываться, то прикройте дверцу регулировки подачи воздуха еще, но не полностью,

9. - после того как воздух в отапливаемом помещении нагреется, прикройте

дверцу регулировки подачи воздуха, оставив воздушный зазор примерно - 3-5мм (рис. 3), закройте на половину заслонку в дымоотводящем патрубке (если шибер шторный - то выдвинуть его до риски на шторке). Таким образом, будет обеспечена правильная работа котла и соответственно максимально эффективный, экономичный, комфортный режим работы, не требующий дополнительной регулировки, до тех пор, пока в топке не останется топлива менее десятой части от полной загрузки,

10. - когда топлива в топке останется меньше 1/10 части от полной загрузки,

можно немного приоткрыть дверцу регулировки подачи воздуха, дополнительно примерно на 5 мм, сохраняя необходимую температуру воздуха на выходе, до полного сгорания топлива или доложить топлива,

11. - перед очередной закладкой топлива откройте заслонку в дымоотводящем патрубке полностью для обеспечения максимальной тяги (если шибер шторный - то выдвинуть его полностью), а дверцу регулировки подачи воздуха приоткройте, подождите 2-3 минуты (этим вы обеспечите минимальный выхлоп дыма в помещение при открывании дверки топки), после чего откройте дверку топки, доложите топливо, закройте дверку топки,

12. - если вы доложите больше топлива, чем находится в топке, более чем в три раза, то необходимо приоткрыть дверцу регулировки подачи воздуха под 30-45° относительно вертикали (рис 1), буквально на 5-10 минут, пока не начнет тлеть вновь заложенное топливо (чем влажнее топливо - тем дольше), после чего необходимо вернуть дверцу регулировки подачи воздуха в положение 3-5мм зазора (рис. 3),

13. если вы доложите топлива менее половины полной загрузки топки, то необходимости что-либо регулировать нет,

14. - по прекращению горения, тления топлива на дне котла не останется, если его не подкладывать, останутся пеплообразные угли, их не требуется вынимать из котла чаще одного раза в 3 - 4 дня или, когда их накопление станет выше верхней части дверцы регулировки подачи воздуха,

15. - до тех пор, пока процесс тления не завершен, в любой момент вы можете доложить топливо,

16. - впервые 4-6 часов работы котла дым из дымоходной трубы будет темного цвета, в дальнейшем он будет светлый, если вы будете соблюдать вышеуказанные правила топки.

Продолжительность стабильного рабочего цикла котла

зависит от плотности топлива, правильности установки дымохода и того насколько максимально прикрыта дверца регулировки подачи воздуха во время основной работы котла.

Возможно появление воздушных, циклических всхлапываний в проеме подачи воздуха в топку, при их появлении необходимо прикрыть дверцу регулировки подачи воздуха до момента прекращения всхлапываний, но не до полного закрытия.

Правильно подготовленные и упорядоченно разложенные в загрузочном пространстве поленья (следует избегать хаотичного расположения) определяют равномерную работу котла, без пробелов в слое углей. Если слой жара образован неравномерно, древесный газ неконтролируемо протекает через пробелы к камере сгорания, причем его температура может снижаться к месту воспламенения. Это ведет к постепенному падению мощности, вплоть до полной остановки работы котла.

Принцип работы котла

Процесс газификации древесины (пиролиз) происходит в нижней камере котла (топке или загрузочном пространстве) под действием жара и при ограниченном доступе воздуха. Возникающий древесный газ протекает через слой жара, попадает в камеру сгорания, где смешивается со вторичным воздухом. Вторичный воздух подается через инжекционные горелки, предварительно уже нагретый. Смесь воздух- газ сгорает в камере дожига, отдавая при этом образующееся тепло теплоносителю через теплообменные поверхности.

РЕГУЛИРОВКА ТЕМПЕРАТУРЫ ВОЗДУХА

Температура нагреваемого воздуха регулируется подачей первичного воздуха, дверцей подачи первичного воздуха (Рис. 0 № 3) и тягой в дымовой трубе дросселем регулировки разряжения в котле (Рис. 0 № 8).

Минимальная температура работы котла 60° С. Она достигается путем прекращения подачи первичного воздуха (положение дверцы 0°) и установки дросселем минимальной тяги (положение дросселя 10°).

Максимальная температура работы котла достигается путем вывода котла на режим номинальной мощности, который достигается максимальной тягой в дымовой трубе при максимальной подаче первичного воздуха. (Дроссель и дверца подачи первичного воздуха полностью открыты.)

Не следует допускать повышения температуры нагретого воздуха выше 150 °С.

Длительная работы котла на таком режиме, может привести к необратимым последствиям перегрева отдельных элементов котла.

УДАЛЕНИЕ ЗОЛЫ И ТВЕРДЫХ ПРОДУКТОВ СГОРАНИЯ

Зольную камеру периодически необходимо освобождать от золы, не допускать его переполнения, чтобы, тем самым, не создавалось препятствие для поступления воздуха для горения под колосниковую решётку.

По окончании отопительного сезона необходимо очистить топку котла, камеры дожигания, зольника, патрубка дымохода от шлака и золы.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Котёл разрешается обслуживать только взрослому лицу, ознакомившемуся с настоящим руководством по обслуживанию и эксплуатации.

Ремонт котла производят специалисты сервисной службы, имеющей лицензию (разрешение) на данный вид работ.

По истечении первых 7 дней работы котла, необходимо провести визуальный осмотр внутренних камер котла: газификации, дожига,

дымоотводящего патрубка. Отсутствие зольных и смолянистых отложений более 4 мм. толщиной, говорит о правильной работе котла. При наличии последних, необходимо проверить правильность установки и эксплуатации, согласно настоящего руководства.

Профилактический осмотр должен проводиться не реже одного раза в месяц.

Наблюдение за работой котла возлагается на владельца, который обязан содержать котёл в чистоте и исправном состоянии.

Перед началом отопительного сезона проведите проверку и прочистку дымохода, проверьте отсутствие мусора и пыли под котлом.


ЧИСТКА КОТЛА

Во время работы котла, в рабочих камерах образуется зольный налет, состоящий из несгоревших твердых частиц. Для эффективной работы котла необходимо периодически производить чистку внутренних поверхностей рабочих камер от подобного налета. На схеме 1 обозначены направления чистки котла от зольного налета.

Подпись: Схема 1


Периодичность чистки зависит от используемого топлива и степени загрязнения рабочих камер котла. Не следует допускать образования зольного налета, на полках камер котла более 15 мм.

ШАМОТНЫЕ КАМНИ

у При каждой чистке котла проверяйте целостность шамотных камней.

Указание Шамотные камни находятся в камере дожита пиролизных газов. Они позволяют

сохранять высокую температуру необходимую для качественного дожита газовоздушной смеси.

Шамотные камни содержат определённое количество остаточной влаги, что обусловлено физическими свойствами и условиями производства. При нагреве влага испаряется, и образуются усадочные трещины.

Трещины могут также появляться в т.ч. из-за высокой разницы температур. Поверхностные трещины не ухудшают горение в котле и представляют собой нормальное явление.

При наличии выпавших кусков и широких трещин, шамотные камни нужно заменить.

РЕМОНТ КОТЛА

Ремонт котла разрешается проводить только имеющему на это право сервисному технику или сервисной организации. Пользователь или эксплуатирующее лицо имеет право лишь на повседневный уход и, возможно, на не представляющую сложности замену некоторых деталей, например, уплотнительных шнуров, колосниковых решеток.

Подпись: Габаритные размеры


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОТЛОВ

Технические параметры котлов

Ед.

изм.

Марка пиролизных котлов «Буржуй - К»

Тв-12

Тв-24

Тв-32

Тв-50

Тв-75

Тв-100

Тв-150

Тип теплогенератора

Воздушный, двухходовой с газификацией твердого топлива.

Т еплопроизводительность

кВт

4-12

8-24

12-32

18-50

26-75

35-100

52-150

Объем отапливаемых помещений

м3

360

720

960

1500

2250

3000

4500

КПД

%

82 - 92

Диапазон рабочих температур

°С

40-1 20

Производительность котла, макс.

м3

ас

360

580

1030

1160

2060

2600

3000

Диаметр подключения воздуховодов

мм

130

150

200

250

300

350

400

Используемое топливо

Древесина, древесные и торфяные брикеты.

Продолжительность горения одной загрузки топлива

час.

4-10

Диаметр подключения дымовой трубы

мм

130

150

180

200

200

250

300

Минимальная высота дымовой трубы

м

7

8

9

10

10

11

11

Тяга в дымовой трубе

Па

18

20

22

25

25

30

32

Т емпература ухо дящих дымовых газов

°С

до 220

Вес котла

кг

250

340

410

650

800

910

1500

Степень защиты

IP X4

Напряжение электросети

В

220

Потребляемая мощность

Вт

88

127

178

254

296

344

326

Максимальное давление разогретого воздуха

Па

220

330

400

410

560

320

500

Срок службы

лет

10


высота, h

мм.

1400

1540

1620

1820

2050

2150

2250

ширина, S

мм.

430

530

630

770

820

850

1000

глубина, l

мм.

1100

1150

1200

1350

1500

1600

1800


ОБЩАЯ ИНФОРМАЦИЯ ОБ УСТАНОВКЕ КОТЛА

Монтаж и ввод в эксплуатацию котельных установок и оборудования котельной необходимо производить в соответствии с:

- требованиями СНиП «Воздухогрейные установки»

- условиями и инструкциями по монтажу Завода ТеплоГарант,

- специалистами организаций, имеющих допуски СРО на данный вид деятельности.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Котёл транспортируется и хранится только в вертикальном положении.

Не установленные котлы должны храниться упакованными в закрытых сухих помещениях. Температура воздуха в местах хранения от +5 до +35°С, относительная влажность воздуха должна быть не более 80%.

Окружающая атмосфера в местах хранения не должна содержать примесей агрессивных газов и паров.

Во время манипуляции и хранения не разрешается воздействие силы на кожух и панели котла.

ПОМЕЩЕНИЯ ДЛЯ РАЗМЕЩЕНИЯ КОТЛОВ

Для эффективной работы оборудования, помещения, где установлены котлы, должны быть отапливаемы. Средняя температура должна быть не ниже +16°С.

Подпись: Не допускается установка котла в предназначенных для этого. Подпись: коридорах Подпись: и помещениях не


Стационарные котлы должны устанавливаться в зданиях и помещениях, отвечающих требованиям СНиП II-35-76 "Котельные установки"



Схема расположения котла в помещении.

Схема расположения котла в помещении.jpg



Полы помещения, где установлены котлы, необходимо выполнять из несгораемых материалов с негладкой и нескользкой поверхностью; они должны быть ровными и иметь устройства для отвода воды в канализацию.

УТИЛИЗАЦИЯ ИЗДЕЛИЯ ПОСЛЕ ОКОНЧАНИЯ СРОКА СЛУЖБЫ

Деревянные и бумажные части упаковки рекомендуется утилизировать при топке. Остальные части упаковки утилизируются в пункте приема вторсырья или на специальной свалке, которая находится под управлением местной инстанции.

Утилизация изделия и отдельных его частей осуществите через пункт приема вторсырья или на специальной свалке, которая находится под управлением местной инстанции, не нарушая при этом, требований экологических служб.

РУКОВОДСТВО ПО МОНТАЖУ ДЫМОХОДОВ

Данное руководство по эксплуатации и монтажу модульных систем дымоходов составлено с учетом требований пожарной безопасности, а также требований, изложенных в следующих нормативных документах:

- СНиП 2.04.05-91* «Отопление, вентиляция, кондиционирование»,

- ГОСТ 9817-95 «Аппараты бытовые, работающие на различных видах топлива. Общие технические условия»,

- НПБ 252-98 «Аппараты теплогенерирующие, работающие на различных видах топлива. Требования пожарной безопасности. Методы испытаний»,

- ВДПО «Правила производства работ, ремонта печей и дымовых каналов».

Разрешается применять только двустенные системы дымоходов типа сэндвич или утепленные аналоги.

Параметры дымовой трубы должны соответствовать значениям в таблице технических характеристик.

Величина тяги в дымовой трубе должна соответствовать значению в таблице технических характеристик. Несоответствие может привести к выходу котла из строя.

Общие сведения о дымоходах

Двустенные системы дымоходов - сэндвичи представляют собой конструкцию, состоящую из двух труб различного диаметра (внешнего и внутреннего). Все остальное пространство между ними заполнено негорючим, теплоизоляционным слоем, изготовленным на основе высококачественных базальтовых пород. Благодаря такой конструкции обеспечивается быстрый нагрев внутренней трубы, что, в свою очередь, позволяет в короткий срок после начала работы поднять температуру в дымоходе выше точки росы и избежать образования конденсата. Они могут быть использованы при наружном и при внутреннем монтаже, при установке отдельно стоящих дымоходов, а также в качестве вентиляционных каналов.

Система дымоходов состоит из стандартного набора отдельных элементов, с помощью которых можно собрать практически любой по сложности дымоотводящий канал. Все элементы системы соединяются между собой по раструбной схеме. Элементы системы выпускаются в диапазоне диаметров 130, 150, 200 и 250 мм.

ОСНОВНЫЕ ТРЕБОВАНИЯ ПО УСТАНОВКЕ И МОНТАЖУ СИСТЕМ ДЫМОХОДОВ

От правильности установки дымохода зависит эффективность работы теплогенерирующего аппарата, а также безопасность пользователя.

Монтаж систем должен осуществляться квалифицированными работниками в соответствии с учетом требований пожарной безопасности и правилами, изложенными в нормативных документах, указанных выше.

Также следует учитывать требования и рекомендации производителя, относящиеся как к одностенным, так и к двустенным системам дымоходов. При выборе размеров дымового канала следует учитывать, что диаметр его должен быть равным диаметру дымоотводящего патрубка теплогенерирующего аппарата.

ДЫМОХОДЫ ДОЛЖНЫ СООТВЕТСТВОВАТЬ СЛЕДУЮЩИМ ТРЕБОВАНИЯМ:

- дымовые каналы должны обеспечивать полный отвод продуктов сгорания в атмосферу;

- для каждого отопительного агрегата следует предусматривать, отдельную дымовую трубу (п.3.70.СНиП-91);

- площадь сечения дымовой трубы должна быть не менее площади дымоотводящего патрубка теплогенерирующего аппарата (3.71.СНиП-91);

- металлические трубы должны быть изготовлены из специально легированной, высококачественной стали с повышенной коррозионной стойкостью, толщиной стенок не менее 1,0 мм;

- дымовые каналы должны иметь не более двух поворотов, радиус закругления которых должен быть не менее диаметра трубы;

ВОЗВЫШЕНИЕ ДЫМОВЫХ ТРУБ НАД КРОВЛЕЙ СЛЕДУЕТ ПРИНИМАТЬ

(п.3.73.СНиП-91)

- не менее 500 мм над плоской кровлей;

- не менее 500 мм над коньком кровли или парапетом при расположении трубы на расстоянии до 1,5м от конька или парапета;

- не ниже уровня конька кровли или парапета при расположении дымовой трубы на расстоянии от 1,5 до 3м от конька или парапета;

- не ниже линии, проведенной от конька вниз под углом 10° к горизонту, при расположении дымовой трубы от конька или парапета более 3м.

МОНТАЖ ДЫМОХОДОВ

Общая высота дымовой трубы должна быть не ниже значений приведенных в таблице технических характеристик. Разрешается использовать трубу меньшей высоты, если значения тяги соответствуют регламентированным в таблице.

Допустимые варианты сборки дымовых труб, должны соответствовать разрешенным схемам монтажа дымовых каналов.

Монтаж элементов производится снизу (от теплогенерирующего аппарата) вверх. При монтаже внутренняя труба входит внутрь предшествующей, а наружная труба одевается на предыдущую, сборка по «конденсату». Для лучшей герметизации труб желательно использовать герметик с рабочей температурой не менее 1000°.

Места стыков труб и других элементов (отводов, тройников и т.п.) должны быть скреплены хомутами, и должны находиться вне потолочных перекрытий. На каждые 2м дымохода необходимо устанавливать кронштейн-крепления к стене, а тройник должен иметь опорный кронштейн. Крепление элементов систем дымоходов к строительным конструкциям должно осуществляться также с помощью кронштейнов. Крепление соединительных труб должно исключать возможность прогиба (4.2.14.ВДПО).

Первая труба должна быть обязательно закреплена кронштейном с упором по вертикали и с двумя упорами по горизонтали, жестко прикрученной к стене. Далее по всей высоте дымохода не реже чем через каждые 2 метра к стенам, так чтобы при отсоединении котла дымоход оставался не подвижным. Также желательна установка консолей в местах поворотов дымовой трубы.

РАЗРЕШЕННЫЕ СХЕМЫ МОНТАЖА ДЫМОХОДОВ

РАЗРЕШЕННЫЕ СХЕМЫ МОНТАЖА ДЫМОХОДОВ.jpg     РАЗРЕШЕННЫЕ СХЕМЫ МОНТАЖА ДЫМОХОДОВ 2.jpg







  f9f1c596bcc30e1b9c6574c32329abba.png a69fc6e97bdb841ca3f2607ee72b4cbd.pngbbf08e89dd7c01d607ede8818043c778.pngi.jpg LJ.jpg instagram_logo.jpg


   Яндекс.Метрика
Информация и цена не является публичной офертой. При заказе товара с вами свяжется менеджер и уточнит условия и данные по товарам, а так же расскажет о скидках и акциях.
Мастер универсал Седов Вячеслав Фотогалерея Экотуризм Статьи Новости Живопись и искусство ОтоплениеМонтаж.Рус Мобиба и Термокрафт Муж на час
