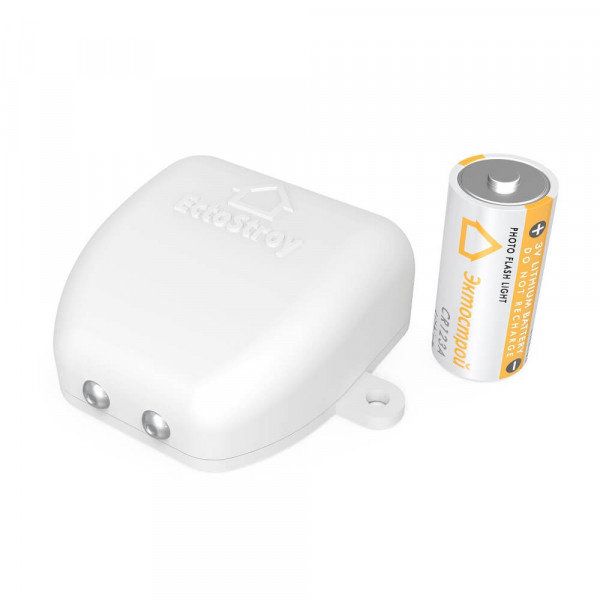

Модель: ES-LARD-01
Датчик протечки воды предназначен для обнаружения протекания воды. Устанавливается на поверхность, на которой возможно появление жидкости.
Работает с версиями ectoControl 3.0/3.1/3.2/3.3/4.0, до 32 шт. на систему;
Габариты 50*55*24мм;
Диапазон рабочих температур 0…+50 °С, защита IP55;
Элемент питания CR123A (3,0В), время работы 10-18 мес.
Материал контактов нержавеющая сталь;
Подключение к системе радио 868 МГц, до 100м;
1. Что умеет датчик?
- определять протечку воды из-за намокания внешних
контактов и передавать сигнал тревоги в систему мониторинга
и управления ectoControl;
- вызывать тревожные оповещения посредством системы
ectoControl: SMS, Push, голосовые оповещения по сети GSM;
- накапливать статистику показаний в Личном кабинете
ectoControl;
- отображать состояние батареи и оповещать о ее низком заряде посредством
SMS и Личного кабинета Ectostroy.
2. Технические характеристики
НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ
Габаритные размеры 50*55*24мм
Диапазон рабочих температур 0…+55С
Подключение к системе ectoControl: Радио 868 МГц, до 100м, до
32 шт. на систему
Тип антенны Встроенная
Совместимость с системами ectoControl 3.0, 3.1, 3.2, 3.3
Элемент питания CR123A (3В)
Время автономной работы 7…15 мес.
3. Монтаж и подключение
Откройте корпус датчика, отвинтив крепежные винты. Установите
элемент питания (тип CR123A, напряжение 3В), подключив его
клеммы к клеммам в батарейном отсеке. При правильной
установке элемента питания индикатор датчика загорится на
некоторое время и затем погаснет. Закройте корпус датчика,
зафиксировав его винтами.
СОБЛЮДАЙТЕ ПОЛЯРНОСТЬ БАТАРЕИ ВО ИЗБЕЖАНИИ ВЫХОДА
ДАТЧИКА ИЗ СТРОЯ!
Запрограммируйте датчик в память системы
ectoControl. Для этого кратковременно нажмите
кнопку «УСТ» на задней панели системы. После
загорания желтого индикатора «УСТ», система будет
ожидать программирования беспроводных
устройств. Приложите магнит на 1 секунду к корпусу
датчика в месте, указанном на рисунке. Индикатор
датчика мигнет 1 раз, а через 4 секунды
программирование будет завершено.
Успешное программирование будет подтверждено тремя миганиями
индикатора и тремя звуковыми сигналами системы. При возникновении
ошибки индикатор загорится на 1–2 секунды и затем погаснет, в этом
случае повторите приложение магнита.
Проверьте качество связи системы с датчиком в
месте его предполагаемой установки. Для этого
снова приложите магнит в указанное на рисунке
место и удерживайте его постоянно. Датчик
перейдет в режим проверки связи:
4 мигания в секунду – устойчивая связь датчика и
системы;
1 мигание в секунду – связь неустойчивая.
Если индикатор погас, связь с системой в этом месте отсутствует.
Для выхода из режима проверки связи уберите магнит. Датчик подтвердит
переход в рабочий режим двукратным миганием индикатора.
Установите и закрепите датчик в выбранном месте.
Место поднесения магнита для программирования датчика в систему и
для проверки качества связи.
Место свечения зеленого индикатора радиосети.
Крепежные отверстия датчика.
Металлические контакты, чувствительные к воде.
При протечке воды влага должна попасть на оба металлических контакта датчика.
Убедитесь, что при попадании влаги индикатор начинает светиться, а система
ectoControl отображает состояние датчика «Тревога». При удалении влаги с контактов
индикатор датчика погаснет, система отобразит его состояние «Норма».
4. Настройка системы для работы с датчиком
После добавления датчика в систему он автоматически отобразится в Личном
кабинете в разделе «Оборудование». Теперь Вы сможете контролировать заряд
батареи, текущее состояние датчика, менять его имя, редактировать признаки
оповещения по тревожным ситуациям, просматривать графики его работы.
Если Вы не пользуетесь Личным кабинетом, ряд настроек и просмотр состояния
датчика доступны через SMS-команды.
КАК УЗНАТЬ СОСТОЯНИЕ ДАТЧИКА?
Чтобы проверить правильность программирования датчика в систему, отправьте
системе SMS-команду «EXT» или «ДОП» (здесь и далее все команды при
необходимости нужно начинать с четырехзначного пароля системы, если номер, с
которого отсылаются команды, системе неизвестен). Пример:
В ответ система вышлет информацию обо всех внешних датчиках. Убедитесь, что
запрограммированный датчик отображается в списке как R01-ABCDEF-Протечка, где
«R01» – адрес радиодатчика (R1…R32), «ABCDEF» – уникальный код датчика, указанный
на его задней крышке рядом с батарейным отсеком, «Протечка» – имя, данное
датчику системой по умолчанию.
КАК ПЕРЕИМЕНОВАТЬ ДАТЧИК В ОТЧЕТЕ?
Чтобы в отчете, который высылает система, вместо "Протечка" показывалось иное
слово, отправьте на систему SMS с текстом: буква "R" с номером датчика из списка
всех датчиков, двоеточие, новое имя. Пример:
R3:вода на кухне
1234ДОП EXT ДОП
4
КАК ПРОВЕРИТЬ РАБОТОСПОСОБНОСТЬ ДАТЧИКА?
Убедитесь в ЛК, что датчик присутствует, а его показания соответствуют реальности.
Если вы не пользуетесь ЛК, отошлите системе SMS-команду запроса отчета *. В
ответе будут указаны показания датчика. Пример:
КАК УДАЛИТЬ ДАТЧИК?
Чтобы удалить выбранный радиодатчик, отправьте SMS-команду EXT-Rnn, где
nn – номер удаляемого датчика, указанный в общем списке
запрограммированных датчиков в ответе на команду EXT. Пример:
Чтобы удалить все радиодатчики, используйте команду EXT-ALL-R. Пример:
ОСТАЛИСЬ ПРОБЛЕМЫ? ПРОВЕРЬТЕ:
- правильно ли установлен элемент питания? Не разряжен ли он?
- загорается ли зеленый индикатор при установке элемента питания?
- была ли нажата кнопка «УСТ» и зажигался ли индикатор «УСТ» системы перед
программированием?
- мигал ли индикатор согласно инструкции при программировании датчика?
- не заполнена ли память системы ранее запрограммированными датчиками?
- не был ли программируемый датчик запрограммирован ранее?
- загорается ли индикатор датчика при смачивании металлических контактов
водой?
