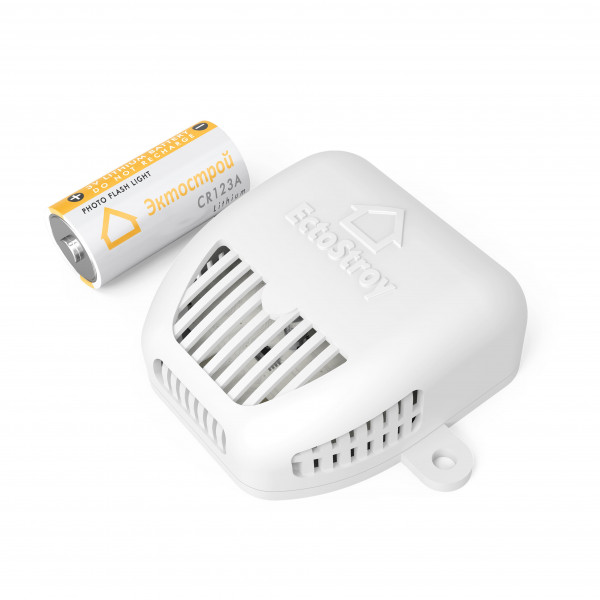

Датчик температуры беспроводной

Датчик температуры беспроводной

Цена  :  2 590 р.


 В корзину!
Модель: ES-TERD-01
Датчик измерения температуры воздуха. Погрешность измерения 0,9 градус Цельсия. Есть крепление на стену. Дальность действия радиосети - 100 м. Разработан и произведен в Эктострой.

Работает с версиями    ectoControl 3.0/3.1/3.2/3.3/4.0, до 32 шт. на систему;
Габариты    50*55*24мм;
Диапазон рабочих температур    0…+55 °С.;
Элемент питания    CR123A (3,0В), время работы 10-18 мес.
Подключение к системе    радио 868 МГц, до 100м;

1. Что умеет датчик?
- измерять температуру окружающего воздуха и передавать
ее значение в систему мониторинга и управления
ectoControl;
- вызывать тревожные оповещения посредством системы
ectoControl: SMS, Push, голосовые оповещения по сети GSM;
- накапливать статистику показаний в Личном кабинете
ectoControl;
- отображать состояние батареи и оповещать о ее низком заряде посредством
SMS и Личного кабинета Ectostroy.
1. Технические характеристики
НАИМЕНОВАНИЕ ПАРМЕТРА ЗНАЧЕНИЕ
Габаритные размеры 50*55*24мм
Диапазон рабочих температур 0…+55С
Подключение к системе ectoControl: Радио 868 МГц, до 100м, до 32 шт. на
систему
Тип антенны Встроенная
Совместимость с системами ectoControl 3.0, 3.1, 3.2, 3.3
Элемент питания CR123A (3В)
Время автономной работы 7…15 мес.
2. Монтаж и подключение
Откройте корпус датчика, отвинтив крепежные винты. Установите элемент
питания (тип CR123A, напряжение 3В), подключив его клеммы к клеммам в
батарейном отсеке. При правильной установке элемента питания зеленый
индикатор датчика загорится на некоторое время и затем погаснет. Закройте
корпус датчика, зафиксировав его винтами.
СОБЛЮДАЙТЕ ПОЛЯРНОСТЬ БАТАРЕИ ВО ИЗБЕЖАНИИ ВЫХОДА ДАТЧИКА ИЗ
СТРОЯ!
1
Смотри на YouTube
Запрограммируйте датчик в память системы
ectoControl. Для этого кратковременно
нажмите кнопку «УСТ» на задней панели
системы. После загорания желтого индикатора
«УСТ», система будет ожидать
программирования беспроводных устройств.
Приложите магнит на 1 секунду к корпусу
датчика в месте, указанном на рисунке.
Зеленый индикатор датчика мигнет 1 раз, а
через 4 секунды программирование будет
завершено.
Успешное программирование будет подтверждено тремя миганиями
зеленого индикатора и тремя звуковыми сигналами системы. При
возникновении ошибки зеленый индикатор загорится на 1–2 секунды
и затем погаснет, в этом случае повторите приложение магнита.
Проверьте качество связи системы с датчиком
в месте его предполагаемой установки. Для
этого снова приложите магнит в указанное на
рисунке место и удерживайте его постоянно.
Датчик перейдет в режим проверки качества
связи:
4 мигания в секунду – устойчивая связь
датчика и системы;
1 мигание в секунду – связь неустойчивая.
Если индикатор погас, связь с системой в этом месте отсутствует.
Для выхода из режима проверки связи уберите магнит. Датчик
подтвердит переход в рабочий режим двукратным миганием
индикатора.
Установите и закрепите датчик в выбранном месте.
Место поднесения магнита для программирования датчика в
систему и для проверки качества связи.
Место свечения зеленого индикатора радиосети.
Крепежные отверстия датчика.
3. Настройка системы для работы с датчиком
После добавления датчика в систему он автоматически отобразится в Личном
кабинете в разделе «Оборудование». Теперь Вы сможете контролировать
заряд батареи, текущее состояние датчика, менять его имя, редактировать
признаки оповещения по тревожным ситуациям, просматривать графики его
работы.
Если Вы не пользуетесь Личным кабинетом, ряд настроек и просмотр
состояния датчика доступны через SMS-команды.
КАК УЗНАТЬ СОСТОЯНИЕ ДАТЧИКА?
Чтобы проверить правильность программирования датчика в систему,
пошлите системе SMS-команду «EXT» или «ДОП» (здесь и далее все команды
при необходимости нужно начинать с четырехзначного пароля системы, если
номер, с которого отсылаются команды, системе неизвестен). Пример:
В ответ система вышлет информацию обо всех внешних датчиках. Убедитесь,
что запрограммированный датчик отображается в списке как R01-ABCDEF-Т,
где «R01» – адрес радиодатчика (R1…R32), «ABCDEF» – уникальный код датчика,
указанный на его задней крышке рядом с батарейным отсеком, «Т» – имя,
данное датчику системой по умолчанию.
КАК ПЕРЕИМЕНОВАТЬ ДАТЧИК В ОТЧЕТЕ?
Чтобы в отчете, который высылает система, вместо "Т" показывалось иное
слово, отправьте на систему SMS с текстом: буква "R" с номером датчика из
списка всех датчиков, двоеточие, новое имя. Пример:
КАК УСТАНОВИТЬ ТРЕВЖНЫЕ ПРЕДЕЛЫ ДЛЯ ОПОВЕЩЕНИЯ?
Отправьте системе SMS с указанием адреса датчика, нижним и верхним
пределом. Если какой-либо из пределов контролировать не нужно, вместо
значения температуры укажите символ решетки #. Пример:
1234R3=-35..50 R1=#..0 R31=-1..#
R3:спальня
1234ДОП EXT ДОП
1234ДОП
КАК ПРОВЕРИТЬ РАБОТОСПОСОБОСТЬ ДАТЧИКА?
Убедитесь в ЛК, что датчик присутствует, а его показания соответствуют
реальности. Если вы не пользуетесь ЛК, отошлите системе SMS-команду
запроса отчета *. В ответе будут указаны показания датчика. Пример:
КАК УДАЛИТЬ ДАТЧИК?
Чтобы удалить выбранный радиодатчик, отправьте SMS-команду EXT-Rnn, где
nn – номер удаляемого датчика, указанный в общем списке
запрограммированных датчиков в ответе на команду EXT. Пример:
Чтобы удалить все радиодатчики, используйте команду EXT-ALL-R. Пример:
ОСТАЛИСЬ ПОБЛЕМЫ? ПРОВЕРЬТЕ:
- правильно ли установлен элемент питания? Не разряжен ли он?
- загорается ли зеленый индикатор при установке элемента питания?
- была ли нажата кнопка «УСТ» и зажигался ли индикатор «УСТ» системы перед
программированием?
- мигал ли индикатор согласно инструкции при программировании датчика?
- не заполнена ли память системы ранее запрограммированными датчиками?
- не был ли программируемый датчик запрограммирован ранее?
