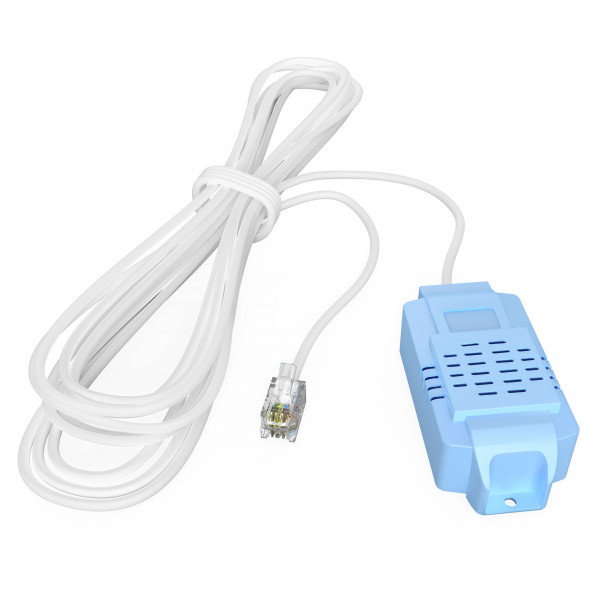

Датчик влажности воздуха проводной RS485 (Modbus)

Датчик влажности воздуха проводной RS485 (Modbus)

Цена  :  2 990 р.


 В корзину!
Модель: ES-HUMB-01
Датчик относительной влажности воздуха. Система позволяет задать минимальный и максимальный пределы влажности, при переходе которых сработает оповещение. Разработан и произведен в Эктострой.

Работает с версиями    ectoControl: 3.0/3.1/3.2/3.3/4.0;
Габариты    60*30*18 мм (вкл.крепежную часть);
Диапазон рабочих температур    0…+50 °С;
Крепление    Наличие отверстия для крепежа на любую плоскую поверхность;
Длина сигнального кабеля    10 метров, допускается удлинение сигнального кабеля до 500м;
Подключение к системе    порт ДОП (RS-485), до 32 шт на систему с использованием разветвителей;

1. Что умеет устройство?
- измерять влажность окружающего воздуха и передавать ее
значение в систему мониторинга и управления ectoControl;
- вызывать тревожные оповещения посредством системы
ectoControl: SMS, Push, голосовые оповещения по сети GSM;
- накапливать статистику показаний в Личном кабинете ectoControl
2. Технические характеристики
НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ
Габаритные размеры 60*30*18 мм
Диапазон рабочих температур: 0…+50 °С.
Длина сигнального кабеля 10 метров с возможным удлинением до
500м
Подключение к системе: Порт ДОП, до 32 датчиков на 1 систему
Диапазон показаний относительной
влажности окружающего воздуха
0…100%, погрешность не более 3%
3. Монтаж и подключение
Монтаж датчика производится путем его крепления в месте, недоступным для
попадания осадков, прямого солнечного света, сквозняков. Датчик крепится
саморезом (не входит в комплект) к плоской поверхности стены, также допускается
фиксация только кабеля датчика.
Монтаж с использованием штатных соединителей производится так:
Установите и закрепите датчик в выбранном месте. Избегайте установки под
прямыми солнечными лучами и в месте воздействия осадков.
Проложите кабель датчика до системы ectoControl и закрепите его по всей
длине. При необходимости удлините кабель до 500м с помощью кабеля типа
КСПВ 4x0,4 или 4x0,5 кв.мм.
Подключите сигнальный кабель блока к порту ДОП системы ectoControl или
к разветвителю порта ДОП (в таком случае разветвитель должен быть
подключен к системе).
Смотри на YouTube
2
Чтобы запрограммировать блок в систему ectoControl, убедитесь, что
система включена, к ее порту ДОП подключен только программируемый
датчик. Нажмите кнопку «УСТ» системы. Индикатор «УСТ» системы загорится,
система трижды издаст звуковой сигнал, сообщая об успешном
программировании. При необходимости повторите процесс
программирования.
4. Настройка блока управления в Личном кабинете
После успешного программирования датчика он появится в списке
оборудования системы. Теперь Вы сможете настраивать имя и параметр
коррекции датчика, менять тревожные пределы, добавлять его в
автоматические программы управления, просматривать графики его
работы.
При необходимости датчик можно удалить из памяти системы ectoControl.
5. Настройка системы и блока управления по SMS
Если Вы не пользуетесь ЛК, ряд настроек доступен и через SMS-команды. Все
команды при необходимости нужно начинать с четырехзначного пароля
системы, если телефонный номер, с которого отсылаются команды, системе
неизвестен.
КАК УЗНАТЬ СОСТОЯНИЕ ДАТЧИКА?
Чтобы проверить правильность программирования блока в систему, отправьте
системе SMS-команду «EXT» или «ДОП» (здесь и далее все команды при
необходимости нужно начинать с четырехзначного пароля системы, если номер,
с которого отправляются команды, системе неизвестен). Пример:
Корпус датчика
Сигнальный кабель с разъемом для подключения к системе ectoControl.

В ответ система вышлет информацию обо всех внешних устройствах. Убедитесь,
что запрограммированное устройство отображается в списке как W01-ABCDEFВлажность, где «W01» – адрес устройства (W1…W32), «ABCDEF» – уникальный код
устройства, указанный на нижней части его корпуса, «Влажность» – имя, данное
каждому каналу по умолчанию.
КАК ПЕРЕИМЕНОВАТЬ ДАТЧИК В ОТЧЕТЕ?
Чтобы в отчете, который высылает система, вместо
"Влажность" показывалось иное слово, отправьте на
систему SMS с текстом: буква "W" с номером датчика из
списка всех датчиков, двоеточие, новое имя. Пример:
КАК УСТАНОВИТЬ ТРЕВОЖНЫЕ ПРЕДЕЛЫ ДЛЯ ОПОВЕЩЕНИЯ?
Отправьте системе SMS с указанием адреса датчика, нижним и верхним
пределом. Если какой-либо из пределов контролировать не нужно, вместо
значения температуры укажите символ решетки #. Пример:
КАК ПРОВЕРИТЬ РАБОТОСПОСОБНОСТЬ ДАТЧИКА?
Убедитесь в ЛК, что датчик присутствует, а его показания
соответствуют реальности. Если вы не пользуетесь ЛК,
отошлите системе SMS-команду запроса отчета *. В ответе
будут указаны показания датчика. Пример запроса:
КАК УДАЛИТЬ ДАТЧИК?
Чтобы удалить выбранный датчик, отправьте SMS-команду
EXT-Wnn, где nn – номер удаляемого датчика, указанный в
общем списке запрограммированных датчиков в ответе на
команду EXT. Пример:
Чтобы удалить все устройства порта ДОП, используйте
команду EXT-ALL-W. Пример:
1234ДОП EXT ДОП
1234W3=35..70 W1=#..90 R31=22..#
W3:спальня
*
EXT-W01
EXT-ALL-W
4 ОСТАЛИСЬ ПРОБЛЕМЫ? ПРОВЕРЬТЕ:
- исправен ли кабель подключения датчика к системе?
- была ли нажата кнопка «УСТ» и зажигался ли индикатор «УСТ» системы перед
программированием?
- не заполнена ли память системы ранее записанными устройствами?
- не было ли программируемое устройство запрограммировано ранее?

1.ОБЩАЯ ИНФОРМАЦИЯ О ПРОТОКОЛЕ .......................................................... 2
1.1. Для чего нужен этот документ? ...................................................................................................... 2
1.2. Физический и канальный уровень протокола ......................................................................... 2
1.3. Транспортный уровень протокола .............................................................................................. 3
2.АНАЛОГОВЫЕ ДАТЧИКИ .................................................................................................... 5
2.1. Что такое аналоговые датчики? .................................................................................................... 5
2.2. Структура данных аналоговых датчиков .................................................................................... 5
3. ДИСКРЕТНЫЕ ДАТЧИКИ ..................................................................................................... 6
2.1. Что такое дискретные датчики? ..................................................................................................... 6
2.2. Структура данных аналоговых датчиков .................................................................................... 6
4. УСТРОЙСТВА УПРАВЛЕНИЯ .......................................................................................... 7
3.1. Что такое устройства управления? ............................................................................................... 7
3.2. Структуры данных устройств управления .................................................................................. 7
5.АДАПТЕРЫ КОТЛОВ OPENTHERM/EBUS/NAVIEN .................................. 9
4.1. Что такое адаптер котла? ................................................................................................................. 9
4.2. Данные регистров первой версии адаптера котла (снят с производства) ..................... 9
4.3. Данные регистров второй версии адаптера котла ............................................................... 11
6.АДАПТЕР LORA .............................................................................................................................. 16
5.1. Что такое адаптер LORA? ............................................................................................................... 16
5.1. Как происходит программирование и удаление датчиков? .............................................. 16
6. ПРИМЕРЫ ПАКЕТОВ ДАННЫХ .................................................................................. 18

ОГЛАВЛЕНИЕ
2
1.ОБЩАЯ ИНФОРМАЦИЯ О ПРОТОКОЛЕ
1.1. Для чего нужен этот документ?
Настоящий документ описывает протокол обмена внешних устройств, подключаемых к
порту ДОП, с системой EctoControl. Протокол основан на основе стандарте Modbus RTU
(MODBUS APPLICATION PROTOCOL SPECIFICATION V1.1b), http://www.modbus.org.
Использование настоящего протокола позволит работать с устройствами компании
Эктострой без системы ectoControl, заменив ее на аппаратно-программные средства
пользователя.
1.2. Физический и канальный уровень протокола
На физическом уровне используется интерфейс RS-485, полудуплексный режим. В качестве
канального уровня используется протокол UART, скорость 19200 бит/с, 8 бит данных, 1
стартовый и 1 стоповый бит, без контроля четности.
Для подключения устройств к системе EctoControl или к разветвителю используется
четырехжильный кабель. Каждое устройство имеет в своем составе кабель длиной 1…10м,
оснащенный соединителем типа 4P4C (аналогичный устанавливаемому на кабеле трубок
проводных телефонных аппаратов). В зависимости от производителя кабеля возможны 2
варианта соответствий цвета жилы сигналу интерфейса:
Номер
контакта
Наименование сигнала Цвет (вариант
кабеля №1) Цвет (вариант кабеля №2)
1 +12V Желтый Красный
2 GND Белый Белый
3 A Зеленый Зеленый
4 B Коричневый Синий
Внешний вид разъема устройств и нумерация
его контактов показана на рисунке.
По линиям +12V и GND на устройство
поступает питание (7…14В постоянного тока).
Линии «А» и «B» представляют собой
сигнальные линии интерфейса RS-485.
Уровень напряжения при формировании
сигнала устройством лежит в диапазоне 0…5В,
при формировании сигнала внешним
устройством – 0…12В.
1
2 3
4
28.12.2023 3
1.3. Транспортный уровень протокола
Для реализации обмена данными с устройствами используются стандартные функции
протокола Modbus:
Read Holding Registers (0x03)
Write Holding Registers (0x10)
Read input registers (0x04)
Каждое устройство на шине является ведомым, для опроса устройств и управления ими
используется единое ведущее устройство (система EctoControl).
Для чтения адреса из устройства используется функция 0x46, а для его записи в устройство
– функция 0x47.
Далее при описании регистров используются следующие условные обозначения:
RSVD – зарезервировано для последующего использования (чтение и запись могут
привести к непредсказуемому результату)
R – доступ только на чтение (input registers). Запись не даст результата.
RW – доступ на чтение и запись (holding registers)
Каждое устройство содержит однотипную информационную структуру, содержащую общую
информацию об устройстве.
Начальный адрес структуры (регистры): 0x0000, holding registers
Длина структуры (регистры): 4
Адрес байта 0 1 2 3 4 5 6 7
Поле RSVD UID RSVD ADDR TYPE CHN_CN
T
Регистр 0 1 2 3
Доступ R R R R
Адрес
регистра
0x0000 0x0001 0x0002 0x0003

UID – уникальный идентификатор устройства (длина 3 байта), диапазон значений:
[0x800000; 0xFFFFFF].
ADDR – логический адрес устройства на шине ModBus, по умолчанию 0xF0 (может быть
принудительно записан мастером с помощью широковещательного пакета). Имеет
диапазон 0x01…0x20.
TYPE – тип устройства, определяющий его физические свойства:
Измерительные датчики:
0x22 – датчик температуры
0x23 – датчик влажности воздуха
Контактные датчики:
0x50 – универсальный контактный датчик
4
0x59 – разветвитель контактного датчика 10-канальный
Устройства управления:
0xC0 – блок управления реле двухканальный
0xC1 – блок управления реле десятиканальный
Прочие устройства:
0x11 – адаптер OpenTherm (первая версия, снята с производства)
0x14 – адаптер OpenTherm (вторая версия)
0x15 – адаптер eBus
0x16 – адаптер Navien
CHN_CNT – число каналов устройства (1…10).
Производитель устройств не задает им при производстве какой-либо конкретный адрес,
перед обменом данными нужно принудительно задать этот адрес или прочитать
имеющийся в устройстве адрес.
Для задания устройству уникального адреса на шине Modbus используется процедура
программирования адреса. Процедура основана на отправке специальной функции
PROG_READ (0x46) и PROG_WRITE (0x47).
Функция PROG_READ (0x46) (высылается ведущим устройством единственному устройству
на шине с неизвестным адресом).
Запрос от ведущего устройства:
Широковещательный адрес Код функции CRC_HI CRC_LO
0x00 0x46 0xXX 0xXX
Ответ от ведомого устройства:
Адрес ведомого
устройства Код функции Адрес устройства CRC_HI CRC_LO
0x00 0x46 ADDR 0xXX 0xXX
Устройство возвращает в ответе свой текущий адрес ADDR.
Функция PROG_WRITE (0x47) (высылается ведущим устройством ведомому с указанием
сменить свой имеющийся адрес на заданный).
Запрос от ведущего устройства:
Широковещательный адрес Код функции Новый адрес CRC_HI CRC_LO
0x00 0x47 ADDR 0xXX 0xXX
Ответ от ведомого устройства:
SLAVE_ADDR Код функции Новый адрес CRC_HI CRC_LO
ADDR 0x47 ADDR 0xXX 0xXX
Устройство обновляет свой адрес на ADDR и высылает ответ уже с нового адреса.

28.12.2023 5
2.АНАЛОГОВЫЕ ДАТЧИКИ
2.1. Что такое аналоговые датчики?
Аналоговые датчики измеряют непрерывные физические величины: температуру,
влажность и т.д. Показания такого датчика выражаются широким набором значений.
Каждое устройство может иметь в своем составе до 10 независимых измерительных
каналов.
2.2. Структура данных аналоговых датчиков
Начальный адрес структуры (регистры): 0x0020, input registers
Длина структуры (регистры): CHN_CNT (1…10)
Байт 0:MSB 1:LSB 2:MSB 3:LSB ... CHN_CNT-2:MSB CHN_CNT-1:LSB
Поле CHN 0 CHN 1 ... CHN 9
Регистр 0 1 ... CHN_CNT-1
Доступ R R R R
Адрес 0x0020 0x0021 ... 0x0020+CHN_CNT-1
CHN0…CHN9 – данные датчика для каналов 1…10. Данные действительны только для того
количества доступных каналов, которое указано в поле CHN_CNT информационной
структуры.
CHN N – данные измерения. Для датчиков температуры (TYPE=0x22) представляет собой
знаковое целое шестнадцатиразрядное число, MSB – старший байт, LSB – младший байт.
Диапазон возможных значений: -32768…+32767. Показания температуры указываются как
число -400…+990, что соответствует -40…+99 град. С в десятых долях градуса. Например,
значение 0x123 будет соответствовать 29,1С (в десятичной системе 0x123 = 291, т.е.
29,1С). Для датчика влажности воздуха (TYPE=0x23) возможные значения будут в диапазоне
0…1000, что отражает показание относительной влажности в десятых долях процента.
Например, данные 0x381 будут соответствовать 89,7% (0x381 = 897, т.е. 89,7%).

6
3. ДИСКРЕТНЫЕ ДАТЧИКИ
3.1. Что такое дискретные датчики?
Дискретные датчики отображают только два состояния, например, замкнута цепь или
разомкнута, норма или тревога, есть напряжение или нет и т.д.
Каждое устройство может иметь в своем составе до 10 независимых дискретных каналов.
3.2. Структура данных дискретных датчиков
Начальный адрес структуры (регистры): 0x0010, input registers
Длина структуры: 1 или 2 регистра.
Байт 0:MSB 1:LSB 2:MSB 3:LSB
Поле CHN 0…7 CHN 8…10
Регистр 0 1
Доступ R R
Адрес 0x0010 0x0011
Номер регистра соответствует целочисленному делению номера канала на 16:
REG_NO = CHN_NO/16
Номер байта соответствует целочисленному делению номера канала на 8:
BYTE_NO = CHN_NO/8
Номер бита в каждом байте соответствует номеру канала по остатку от деления на 8:
BIT_NO = CHN_NO%8

28.12.2023 7
4. УСТРОЙСТВА УПРАВЛЕНИЯ
4.1. Что такое устройства управления?
Устройства управления позволяют включить или отключить потребители электрического
тока, открыть или закрыть кран. Таким устройствам можно дать команду на перевод их в
одно из двух состояний: ВКЛ или ОТКЛ для реле, ОТКР или ЗАКР для привода крана. Также
доступно чтение состояния этих устройств, чтобы проверить, верно ли выполнена
команда.
Так же имеется возможность перевести устройства в состояние на заданное время, по
истечению которого устройство автоматически, без дополнительной команды вернется
первоначальное состояние.
Устройства такого рода имеют 2 типа структур: битовые маски каналов (для управления и
чтения состояния) и массив таймеров (для задания времени удержания устройства в
заданном состоянии).
4.2. Структуры данных устройств управления
Начальный адрес структуры состояния каналов и управления ими (регистры): 0x0010,
holding registers
Длина структуры: 1 или 2 регистра.
Байт 0:MSB 1:LSB 2:MSB 3:LSB
Поле CHN 0-7 CHN 8-10
Регистр 0 1
Доступ RW RW
Адрес 0x0010 0x0011
Номер регистра соответствует целочисленному делению номера канала на 16:
REG_NO = CHN_NO/16
Номер байта соответствует целочисленному делению номера канала на 8:
BYTE_NO = CHN_NO/8
Номер бита в каждом байте соответствует номеру канала по остатку от деления на 8:
BIT_NO = CHN_NO%8
Установленный бит означает включенное устройство, сброшенный – отключенное.
8
Начальный адрес структуры таймеров: (регистры): 0x0020, holding registers.
Длина структуры (регистры): CHN_CNT.
Байт 0:MSB 1:LSB 2:MSB 3:LSB ... CHN_CNT-2:MSB CHN_CNT-1:LSB
Поле CHN 0 CHN 1 ... CHN 9
Регистр 0 1 ... CHN_CNT-1
Доступ RW RW RW RW
Адрес 0x0020 0x0021 ... 0x0020+CHN_CNT-1
CHN n – данные времени, в течение которого должно удерживаться заданное состояние
устройства (биты 14…0) и начальное состояние устройства (бит 15). Состояние реле
применяется только в пакете записи в регистры таймеров, после получения устройством
команды значение старшего бита мгновенно применяется к соответствующему выходу и
удаляется из регистра, остаток соответствует таймауту, по истечении которого состояние
реле будет изменено на противоположное.
Нормальное состояние таймера равно нулю, (таймер считает сверху вниз). Состояние,
отличное от нуля, свидетельствует о том, что таймер запущен. Когда значение таймера
достигает нуля, выход соответствующего канала инвертируется. Значение
соответствующего регистра определяет задержку кратно 500мс. Например, для задержки в
5 секунд необходимо передать значение регистра 0x000A (10 dec). Таким образом в
диапазоне 0x0001-0x7FFF возможно формирование интервалов времени от 500мс до
16383.5с (4 часа, 33мин., 3.5с).

28.12.2023 9
5.АДАПТЕРЫ КОТЛОВ OPENTHERM/EBUS/NAVIEN
5.1. Что такое адаптер котла?
Адаптер котла позволяет управлять котлом с использованием его цифрового интерфейса
передачи данных. Способ взаимодействия с адаптером по шине Modbus одинаков для
любого типа адаптера.
Для доступа к регистрам адаптеров используются функции:
Read Holding Registers (0x03) для чтения регистров,
Write Holding Registers (0x10) для записи в регистры.
Существует 2 аппаратной версии адаптера.
Первая версия (снята с производства) отличалась синей печатной платой и выпускалась
только для котлов с интерфейсами OpenTherm и eBus. Особенность этой версии – наличие
встроенных алгоритмов регулирования температуры, поэтому среди настроек
присутствовал выбор режима работы котла, выбор гистерезиса и т.д. Первая версия снята
с производства.
Вторая версия отличается желтой печатной платой, все функции и алгоритмы
регулирования переложены на систему ectoControl.
Обе версии адаптеров используют различное назначение регистров (за исключением
единого для всех заголовка, находящегося в регистрах 0x0000…0x0003 и единой функции
чтения и установки адресов).
Адаптер опрашивает все параметры котла постепенно, один за другим, поэтому сразу после
включения питания адаптера регистры, содержащие параметры котла (температуру,
давление, расход) могут содержать значения, указывающие на то, что данные еще не
прочитаны: 0x7FFF (для двухбайтных значений), 0x7F или 0xFF (для однобайтных значений).
Также такие показания могут считываться для параметров, которые не поддерживаются
электроникой котла.
5.2. Данные регистров первой версии адаптера котла (снят с производства)
Регистры для записи
Байт Поле Регистр Доступ Адрес
регистра
0 Биты управления режимами котла:
bit 0: Первый контур отопления (1-вкл, 0-откл)
bit 1: Контур ГВС (1-вкл, 0-откл)
bit 2: Второй контур отопления (1-вкл, 0-откл)
bit 3: Режим регулирования температуры (1-ПЗА,0 -
Tермостат)
bit 4: Сброс блокировки котла, возникшей в результате
ошибки его работы. (1 – выполнить сброс, 0 – нет
действия).
bit 5: Релейный режим (горелка на максимуме) (1-вкл, 0-
откл)
bit 6: Режим ПЗА с двумя термодатчиками (1-вкл, 0-
откл)
bit 7: Перезагрузка адаптера (1- выполнить
перезагрузку, 0-нет действия)
0 W 0x0010
1 Максимальный уровень модуляции горелки (0…100%)
10
2 Уставка температуры ГВС (0…80C, шаг 1С) 1 W 0x0011
3
4 Номер кривой ПЗА для режима ПЗА (0…15) 2 W 0x0012
5 Гистерезис для релейного режима (в десятых долях С, 1…50,
что соответствует 0,1…5С)
6 Запись: требуемая температуры воздуха в помещении (0…80C,
шаг 1С).
Чтение: Текущее значение температуры контура отопления,
отправленное адаптером котлу (0…80C, шаг 0,1 град. С)
3 RW 0x0013
7
8 Уставка максимальной температуры первого контура (0…80C,
шаг 1С)
4 W 0x0014
9
10 Уставка минимальной температуры первого контура (0…80C,
шаг 1С)
5 W 0x0015
11
12 Уставка максимальной температуры ГВС (0…80C, шаг 1С) 6 W 0x0016
13
14 Уставка минимальной температуры ГВС (0…80C, шаг 1С) 7 W 0x0017
15
16 Уставка температуры контура отопления для аварийного
режима (недоступны термодатчики) (0…80C, шаг 1С).
Используется для случая, когда термодатчики воздуха
отсутствуют и котлу необходимо ориентироваться на
собственный встроенный датчик температуры на подающем
трубопроводе.
8 W 0x0018
17
18 Температура воздуха в отпливаемом помещении (в десятых
долях С, значения -400…+1000, что соответствует -
40,0…+100,0С)
9 W 0x0019
19
20 Температура воздуха окружающей среды для режима ПЗА (в
десятых долях С, значения -400…+1000, что соответствует -
40,0…+100,0С)
10 W 0x001A
21
Регистры для чтения
Байт Поле Регистр RW
access
Адрес
регистра
0 Уникальный код производителя котла 0 R 0x0020
1
2 bit 0: Состояние горелки (1-вкл, 0 -откл)
bit 1: Первый контур отопления (1-вкл, 0 -откл)
bit 2: ГВС (1-вкл, 0 -откл)
bit 3: Второй контур отопления (1-вкл, 0 -откл)
bit 4: Наличие ошибок котла (1-есть, 0 -нет)
bit 5: Связь между котлом и адаптером (1–есть, 0
нет).
1 R 0x0021
3 Текущее значение модуляции горелки (0…100%). Если котел
не поддерживает этот параметр, значение равно 0xFF.
4 Температура первого контура отопления (0…80C, шаг 0,1С).
Если котел не поддерживает этот параметр, значение равно
0x7FFF.
2 R 0x0022
5
6 Температура ГВС (0…80C, шаг 0,1С). Если котел не
поддерживает этот параметр, значение равно 0x7FFF.
3 R 0x0023
7
8 Расход ГВС (л/мин или дл/мин, зависит от модели котла, в
десятых долях единицы измерения). Если котел не
4 R 0x0024
28.12.2023 11
поддерживает этот параметр, прочитанное значение равно
0xFF.
9 Давление в контуре отопления (0…5бар, шаг 0,1 бар)
10 Код ошибки, характерный для всех котлов.
0: Необходимо обслуживание
1: Котел заблокирован
2: Низкое давление в отопительном контуре
3: Ошибка розжига
4: Низкое давление воздуха
5: Перегрев теплоносителя в контуре
5 R 0x0025
11 Код ошибки, характерный для данной модели котла.
12 Код самодиагностики котла. Характере для конкретной
модели и конкретного производителя.
6 R 0x0026
13
14 Текущая уставка температуры контура отопления (0…80C, шаг
1/256 град. С)
7 R 0x0027
15
5.3. Данные регистров второй версии адаптера котла
Регистры для чтения
Адрес
регистра
тип
доступа
MSB LSB
0x0010 R bitfields
бит 2...0 - тип
адаптера.
000 - Opentherm
001 - eBus
010 - Navien
бит 3 - состояние
связи с котлом
0 - нет ответа от
котла на
последнюю команду
1 - есть ответ от
котла на
последнюю команду
u8
Код последней перезагрузки адаптера.
0...255 - код
0x0011 R u8
Аппаратная версия
адаптера.
0...255 - номер
версии
u8
Программная версия адаптера.
0...255 - номер версии
0x0012 R u32
Время работы адаптера после перезагрузки
0...4294967295 - время в секундах
0x0013
0x0014 R u8
Нижний предел уставки теплоносителя.
0...100 - температура уставки в град. С
0x0015 R u8
Верхний предел уставки теплоносителя
0...100 - температура уставки в град. С
12
0x0016 R u8
Нижний предел уставки ГВС
0...100 - температура уставки в град. С
0x0017 R u8
Верхний предел уставки ГВС
0...100 - температура уставки в град. С
0x0018 R i16
Текущая температура теплоносителя
-100...100 - температура в 0.1 гр. С
0x0019 R
u16
Текущая температура ГВС
0...100 - температура в 0.1 гр. С
0x001A R u8
Текущее Давление в контуре
0...50 - давление в (0,1бар)
0x001B R Текущий расход ГВС
1...255 - расход в (0,1 л/мин)
0x001C R Текущая модуляция горелки
0xFF - не определено
0...100 - модуляция в (%)
0x001D R bitfields
бит 0 - текущее состояние горелки
0 - отключена
1 - включена
бит 1 - текущее состояние отопления
0 - отключено
1 - включено
бит 2 - текущее состояние ГВС
0 - отключено
1 - включено
0x001E R u16
Код ошибки котла (основной). Зависит от марки и модели котла.
0...65535 - код ошибки
0x001F R u16
Код ошибки котла (дополнительный). Зависит от марки и модели котла.
0...65535 - код ошибки
0x0020 R s8
Температура уличного датчика котла (при его
наличии). В зависимости от марки и модели
котла может не поддерживаться.
-65…+100 температура в градусах С
0x0021 R u16
Код производителя котла. Зависит от марки и модели котла.
0...65535 - код производителя
0x0022 R u16
Код модели котла. Зависит от марки и модели котла.
0...65535 - код модели
28.12.2023 13
0x0023 R s8
Флаги ошибок (только для котлов с интерфейсом
OpenTherm)
0: Необходимо обслуживание
1: Котел заблокирован
2: Низкое давление в отопительном контуре
3: Ошибка розжига
4: Низкое давление воздуха
5: Перегрев теплоносителя в контуре
Регистры для записи:
Адрес
регистра
тип
доступа
MSB LSB
0x0030 W u8
Тип внешних подключений (будет сохранено в постоянной памяти
адаптера)
0 - адаптер подключен к котлу
1 - котел подключен к внешнему устройству (панель или
перемычка)
0x0031 W int16
Уставка теплоносителя (будет сохранено в постоянной памяти адаптера).
Будет передана котлу при старте адаптера, пока главным устройством не
были записаны регистры уставки температуры.
0...1000 - температура уставки в десятых долях градуса С (например, для
установки 45С нужно записать число 450). Во многих котлах необходимо до
подключения адаптера необходимо поднять температуру теплоносителя
отопления (нажимая “+” на панели котла) для согласования диапазона
температуры теплоносителя, в противном случае температура теплоносителя
может не достигнуть требуемого значения.
0x0032 W int16
Уставка теплоносителя в аварийном режиме(будет сохранено в
постоянной памяти адаптера). Будет передана котлу в случае
отсутствия связи с главным управляющим устройством.
0...1000 - температура уставки в десятых долях град. С (например,
для установки 45С нужно записать число 450)
0x0033 W u8
Нижний предел уставки теплоносителя
0...100 - температура уставки в град. С
Не все котлы поддерживают этот параметр. Как правило, этот
предел не должен быть ниже аналогичного предела,
установленного в настройках котла.
0x0034 W u8
Верхний предел уставки теплоносителя
0...100 - температура уставки в град. С
Не все котлы поддерживают этот параметр. Как правило, этот
предел не должен быть выше аналогичного предела,
установленного в настройках котла.
0x0035 W u8
Нижний предел уставки ГВС
0...100 - температура уставки в град. С
Не все котлы поддерживают этот параметр. Как правило, этот
предел не должен быть ниже аналогичного предела,
установленного в настройках котла.
14
0x0036 W u8
Верхний предел уставки ГВС
0...100 - температура уставки в град. С
Не все котлы поддерживают этот параметр. Как правило, этот
предел не должен быть выше аналогичного предела,
установленного в настройках котла.
0x0037 W u8
Уставка ГВС (EPROM)
0...100 - температура уставки в град. С
Для большинства котлов эта уставка должна находиться ниже
предела, установленного в меню самого котла, иначе она может быть
проигнорирована котлом. Для некоторых котлов стоит устанавливать
этот параметр равным верхнему пределу уставки ГВС.
0x0038 W u8
Уставка максимальной модуляции горелки (будет сохранено в
постоянной памяти адаптера)
0...100 - уровень модуляции в процентах.
Данный параметр поддерживается не всеми котлами. Для
электрических трехфазных котлов возможно задать только 3
уровня модуляции (в диапазоне 0…100%).
0x0039 W bitfields
бит 0 - режим контура отопления (будет сохранено в постоянной
памяти адаптера)
0 - отключен
1 - включен
бит 1 - режим контура ГВС
0 - отключен
1 - включен
бит 2 - “второй контур”, используется только некоторыми котлами с
интерфейсом OpenTherm и может отвечать за активацию бойлера
косвенного нагрева или встроенной функции ГВС.
0 - отключен
1 - включен
Регистры состояния:
Адрес
регистра
Тип
доступа
MSB LSB
0x0040…
0x006F
R i16
состояние данных в регистре ($addr - 0x30)
-2 - ошибка чтения/записи в котел
-1 - регистр не поддерживается
0- для регистра на чтение означает, что данные из котла прочитаны и
валидны. Для регистра на запись означает, что данные успешно приняты
котлом.
1- не инициализирован.
если регистр R: чтение соответствующих данные из котла не
приводилось,
если регистр W: адаптеру не было задано значение для записи
соответствующего значения в котле
28.12.2023 15
Регистр команд:
Адрес
регистра
Тип
доступа
MSB LSB
0x0080 W uint16
команда
0 - нет команды
1 - CH water filling (зарезервировано)
2 - перезагрузка адаптера
3 - сброс ошибок котла
4..65525 - зарезервировано
При записи любой команды, кроме «нет команды», сразу же меняется
состояние регистра «Ответ на команду» - становится 2 – идет
обработка команжы
0x0081 R int16
Ответ на команду
-32768..-6 - зарезервировано
-5 – ошибка выполнения команды
-4 – неподдерживаемая котлом команда
-3 – не поддерживаемый котлом идентификатор устройства
-2 – не поддерживается данный адаптером
-1 – не получен ответ за отведенное врекмя
0 – команда выполнена успешно
1 – не было команды (значение по умолчанию)
2 – идет обработка команды (обмен данными)
3..32767 - зарезервировано
Если команда после перезагрузки адаптера не давалась, регистр
читается как 1 - не было команды.

16
6.АДАПТЕР LORA
6.1. Что такое адаптер LORA?
LoRa – дополнительная радиосеть системы ectoControl, отличающаяся более дальним
радиусом действия.
Адаптер LoRa хранит в себе все данные подключенных радиодатчиков и позволяет
системе EctoControl увидеть эти датчики как обычные проводные датчики интерфейса
ДОП (RS-485). Таким образом система может видеть до 32 датчика собственной радиосети
и еще 32 датчика порта ДОП (под видом которых работают радиодатчики LoRa). Поэтому
система видит радиодатчики LoRa только как проводные с портом ДОП и это нисколько не
отражается на программах и оповещениях системы.
6.2. Как происходит программирование и удаление датчиков?
Программирование датчиков выполняется по одному. Происходит это так:
1. Система отправляет широковещательный пакет с функцией PROG_READ (0x46),
ожидая получить данные датчика на шине. Адаптер LoRa использует этот пакет для
активации поиска радиодатчиков и не отвечает системе.
2. Адаптер LoRa ожидает программирования одного радиодатчика в течение 60с. Если
датчик был запрограммирован, адаптер запоминает его данные и ждет повторного
запроса от системы.
3. Система повторно отправляет широковещательный пакет с функцией PROG_READ
(0x46), при этом адаптер, храня данные ранее запрограммированного радиодатчика,
ответит функцией PROG_READ (0x46) с адреса 0x7F (с этого адреса будут отвечать
только вновь добавленные датчики). Если новые радиодатчики не были
запрограммированы, адаптер не ответит системе.
4. Если адаптер ответил данными нового датчика, система обязана сменить адрес
датчику, так как он изначально лежит вне допустимого диапазона (0x00...0x1F). Для
этого она отправляет адаптеру пакет с функцией PROG_WRITE (0x47) на адрес 0x7F c
указанием нового адреса датчика в диапазоне 0x00...0x1F. Новый адрес выбирается
исходя из уже имеющихся в памяти системы датчиков. Адаптер подтверждает, что
новый датчик заменил свой адрес на заданный пакетом с функцией PROG_WRITE
(0x47), высланным с нового адреса.
5. Система обязана запомнить данные датчика с новым адресом и периодически
опрашивать его, равно как и опрашивать ранее запрограммированные датчики
функцией Read input registers (0x03).
6. Если нужно запрограммировать более одного радиодатчика, п.1 надо повторить
столько раз, сколько датчиков необходимо добавить (до 32 шт).
Удаление радиодатчика LoRa из адаптера происходит следующим образом.
Адаптер хранит в себе данные радиодатчиков, и, если в него запрограммированы все 32
датчика и каждый из них периодически опрашивается системой, запрограммировать в
адаптер новый датчик будет невозможно. Однако система может перестать опрашивать
один или несколько датчиков, и, если адаптер не увидит запроса данных какого-либо
28.12.2023 17
датчика за период более 150с, он будет считать, что система удалила у себя этот датчик и
позволит запрограммировать на его место новый.
Как происходит эмуляция проводных датчиков адаптером LoRa?
1. Если радиодатчик LoRa не на связи, адаптер перестает отвечать на запросы от
системы по адресу «пропавшего» датчика через 150с после его ухода со связи.
Отсутствующий ответ на запрос система интерпретирует как признак «нет связи»
с указанным датчиком.
2. Датчик температуры LoRa при неисправности сенсора и при первом включении
может в качестве значения температуры прислать код 0x7E7E. Система может
интерпретировать это значение как отсутствие связи с датчиком или его
частичное повреждение.

18
7. ПРИМЕРЫ ПАКЕТОВ ДАННЫХ
Для того, чтобы произвести обмен данными с устройствами, достаточно установить на ПК
утилиту Modbus Poll: https://www.modbustools.com/modbus_poll.html, подключить к ПК
адаптер COM-RS485 (или USB-RS485), выполнить настройки соединения с адаптером, а
затем произвести чтение или запись требуемых регистров устройства.
Порядок действий таков:
1. Откройте окно настроек соединения (Connection -> Connect), выберите
последовательный порт, к которому подключен адаптер RS-485. Убедитесь, что
настройки порта соответствуют скорости 19200 бит/с, 8 бит данных, без контроля
четности, 1 стоп-бит, а режим обмена данными – «RTU».
2. Откройте окно отправки произвольных данных (Functions -> Test Center), введите
данные для отправки устройству: адрес, код функции, требуемые данные, контрольную
сумму. При активации параметров «Add check» и «CRC» контрольную сумму вводить не
нужно, программа рассчитает ее самостоятельно. Нажмите «Send» для отправки
данных и наблюдайте ответ устройства. Таким образом можно настроить адрес
устройства, использовав функцию 0x47.
28.12.2023 19
Все данные примеров ниже представлены в шестнадцатеричном виде.
1. Программирование устройства с адресом 01h нового адреса 05h.
Запрос от мастера – чтение имеющегося адреса (необязательный запрос):
00h 46h 80h 42h
адрес функция CRC старш. CRC младш.
Ответ от устройства:
00h 46h 01h 82 60
адрес функция Адрес устр-ва CRC старш. CRC младш.
Запрос от мастера – запись нового адреса в устройство:
01h 47h 05h D3 F3
адрес функция Адрес устр-ва CRC старш. CRC младш.
Ответ от устройства:
05h 47h 05h 92 32
адрес функция Адрес устр-ва CRC старш. CRC младш.
Чтение типа и адреса ведется одним запросом.
2. Чтение типа и ID устройства с адресом 01h:
Запрос от мастера:
01h 03h 00h 00h 00h 04h 44h 09h
Адрес функция Адрес рег.
ст.
Адрес рег. мл. Кол-во. рег.
ст.
Колво.
рег.
мл.
CRC
младш.
CRC
старш.
Ответ от устройства:
01h 03h 08h 00h A7h E1h A4h 00h 01h 22h 01h ADh D5h
адрес функ
ция
Кол-во
байт
RSVD ID[0] D[1] D[2] RSVD Адресс
устрва.
Тип
устрва.
Кол-во.
каналов
CRC
младш.
CRC
старш.
3. Чтение данных датчика температуры (влажности) с адресом 07h:
Запрос от мастера:
07h 04h 00h 20h 00h 01h 30H 66H
адрес функция Адрес рег.
ст.
Адрес рег.
мл.
Кол-во. рег.
ст.
Кол-во.
рег. мл.
CRC младш. CRC старш.
Ответ от устройства:
07h 04h 02h 01h 30h 30h B4h
адрес функция Кол-во байт Темп. ст. Темп. мл. CRC младш. CRC старш.
Полученные данные температуры (130h) в десятичном виде выглядит как 304, т.е. 30,4С
для датчика влажности и 30,4% для датчика влажности.
20
4. Включение второго канала и выключение остальных реле с адресом 18h
Запрос от мастера:
18h 10h 00h 10h 00h 01h 02h 02h 00h 02h 30h
адрес функция Адрес
рег. ст.
Адрес рег.
мл.
Кол-во.
рег. ст.
Кол-во.
рег. мл.
Кол-во
байт
Рег ст. Рег мл. CRC младш. CRC старш.
Ответ от устройства:
18h 10h 00h 10h 00h 01h 02h 05h
адрес функция Адрес рег. ст. Адрес рег. мл. Кол-во. рег.
ст.
Кол-во. рег.
мл.
CRC
младш.
CRC старш.
В регистр с адресом 0 пишется значение 0200h. Старшая часть регистра отражает значение
первых 8 выходов. Младшая — выходов с 9 по 16.
5. Включение второго канала блока реле на 100 секунд
Запрос от мастера:
18h 10h 00h 21h 00h 01h 02h 80h C8h 67h 27h
адрес функция Адрес
рег.
ст.
Адрес
рег.
мл.
Кол-во.
рег.
ст.
Кол-во.
рег. мл.
Кол-во
байт
Рег ст. Рег мл. CRC младш. CRC старш.
Ответ от устройства:
18h 10h 00h 21h 00h 01h 53h СAh
адрес функция Адрес
рег.
ст.
Адрес рег.
мл.
Кол-во.
рег. ст.
Кол-во.
рег.
мл.
CRC
младш.
CRC старш.
В регистр с адресом 0 пишется значение 80С8h. Старший бит числа (80h) — включение
реле. С8h = 200 – время включения, равное 100 С (в интервалах по 0,5с).



  f9f1c596bcc30e1b9c6574c32329abba.png a69fc6e97bdb841ca3f2607ee72b4cbd.pngbbf08e89dd7c01d607ede8818043c778.pngi.jpg LJ.jpg instagram_logo.jpg


   Яндекс.Метрика
Информация и цена не является публичной офертой. При заказе товара с вами свяжется менеджер и уточнит условия и данные по товарам, а так же расскажет о скидках и акциях.
Мастер универсал Седов Вячеслав Фотогалерея Экотуризм Статьи Новости Живопись и искусство ОтоплениеМонтаж.Рус Мобиба и Термокрафт Муж на час
