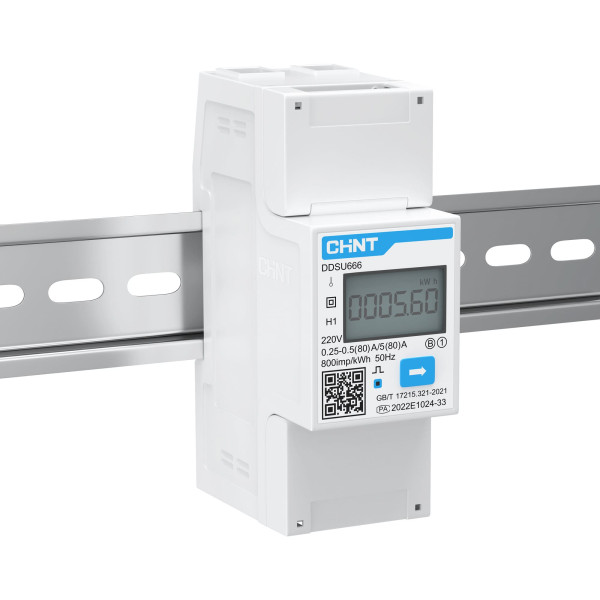

Счетчик электроэнергии 1-фазный CHINT (RS-485, DIN-рейка)

Счетчик электроэнергии 1-фазный CHINT (RS-485, DIN-рейка)

Цена  :  3 290 р.


 В корзину!
Модель: DDSU666
Предназначен для измерения среднеквадратичного значения тока и напряжения, полной мощности, а также суммарного количества потребленной мощности. Совместно с системой ectoControl позволяет оповещать о выходе текущих параметров за заданные пределы, а также вести технический учет потребленной электроэнергии по многотарифной схеме.

Основные характеристики:

- класс точности: 1,0;

- измеряемое напряжение: 120…240В;

- базовый (максимальный) ток: 5(80)A;

- 7-символьный ЖК дисплей;

- cпособ монтажа: на DIN-рейку.


1. Что умеет счетчик?
- измеряет мгновенные среднеквадратичные значения напряжения и тока, мгновенное
значение полной мощности однофазной сети переменного тока;
- измеряет и хранит количество потребленной электроэнергии за все время работы;
- при использовании Личного кабинета ectoControl позволяет накапливать статистику
своей работы, оповещать о выходе параметров электросети за заданные пределы,
оценивать затраты на потребленную электроэнергию по многотарифной схеме.
2. Технические характеристики
НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ
Габариты без крепежной части: 98x65x36мм
Диапазон рабочих температур: -40…+75 °С
Класс точности 1,0
Подключение к системе: Порт ДОП, кабель 10м в комплекте
Допустимые значения напряжения 120…240В
Длительное (пиковое) значене тока 5(80)A
Совместимость ectoControl 3.3 и 4.0, до 32 счетчиков
на систему
3. Монтаж и подключение
Выполните следующие шаги:
Установите счетчик на DIN-рейку распределительного щита.
Обесточьте электропитание. Подключите входные и выходные питающие
линии к клеммам счетчика, как показано на рисунке ниже.
Убедитесь, что счетчик соединен с системой ectoControl с помощью
прилагаемого кабеля: зеленая и коричневая жилы подключена к клеммам порта
RS-485 счетчика (см. рисунок ниже), а противоположный конец кабеля
подключен к порту ДОП системы.
Включите электропитание. Индикатор счетчика начнет отображение текущих
параметров электросети.
2
Экран счетчика
Кнопка настроек и выбора отображения состояния счетчика
Клеммы для подключения сигнального кабеля
Клеммы подключения силовых кабелей питания и нагрузки
Защелка крепления на DIN-рейку
Подключение счетчика к линиям питания
4. Настройка счетчика в Личном кабинете
Убедитесь, что система ectoControl включена и на связи с Личным кабинетом, на счетчик
подано напряжение, а сам счетчик соединен с портом ДОП системы (если к системе
подключены иные устройства порта ДОП, отключите их и оставьте подключенным только
счетчик). Обязательно проверьте важный параметр счетчика «8n1», описанный в п.6
инструкции (без его корректной установки счетчик не будет работать с системой).
В Личном кабинете в разделе «Оборудование» нажмите «Добавить», выберите систему, к
которой подключен счетчик, а затем выберите «Порт ДОП - счетчик», нажмите «Добавить».
Будет запущен процесс поиска счетчика и добавления его в систему. Обратите внимание,
что один и тот же счетчик может быть добавлен в систему несколько раз. Если такое
произошло, удалите лишние копии счетчика.

Подключение к системе ectoControl:
A – зеленый провод
B – коричневый провод
3  5. Работа со счетчиком с помощью SMS
Счетчик можно добавить только из личного кабинета. Однако посмотреть его показания
можно и с помощью SMS-команды «*» (звездочка). Он отобразится как обычное
оборудование системы, например: Счетчик (W2): 12345.67 кВт*ч.
Удалить счетчик можно SMS-командой, например, EXT-W2.
6. Работа со счетчиком с помощью его дисплея и кнопок
Счетчик не только передает измеряемые показания в систему ectoControl, но и отображает
их на своем дисплее. После включения питания счетчик отображает суммарную
потребленную электроэнергию. Коротким нажатием кнопки счетчика можно переключать
отображение различных его параметров, например:
Текущее
напряжение, 220,0В
Текущая частота
тока, 50,0Гц
Текущий ток, 5.0А  Текущая
потребляемая
положительная
активная мощность,
1,2кВт*ч
Текущая активная
мощность, 1,1кВт
Текущая
потребляемая
отрицательная
активная мощность,
1,2кВт*ч
Текущий
коэффициент
мощности, 1,0
Суммарная
потребляемая
мощность, 2,2кВт*ч
Выбранный
протокол обмена с
системой – Modbus
(обязательно)
Выбранный формат
обмена данными –
«8N1» (обязательно)
7. Настройка важных параметров счетчика по умолчанию
Для корректной работы счетчика с системой должен быть корректно установлен параметр
его внешнего интерфейса: 8n1 – формат обмена данными с системой по протоколу Modbus.
Чтобы настроить этот параметр, выполните следующие действия:
Нажмите и удерживайте кнопку счетчика примерно 5с. На экране будут быстро
сменяться параметры счетчика.
Отпустите кнопку. На экране отобразится один из возможных вариантов
настройки интерфейса связи с системой: «8n2», «8n1», «8E1», «8o1», «DLR645».
Если отображен один из первых четырех вариантов, на дисплее он будет
периодически переключаться на адрес счетчика.
В тот момент, когда на экране отображается один из вариантов интерфейса
связи «8n2», «8n1», «8E1», «8o1», «DLR645», коротко нажмите кнопку счетчика,
чтобы пролистать интерфейсы и выбрать нужный – «8n1». Если нажать кнопку
счетчика в момент отображения адреса, его тоже можно изменить, однако этого
4  не требуется, система сама назначит нужный адрес при программировании
счетчика в систему. Не меняйте адрес, если счетчик уже был запрограммирован
в систему ранее
После установки параметра «8n1» не нажимайте кнопку некоторое время,
счетчик самостоятельно выйдет из режима настроек.
