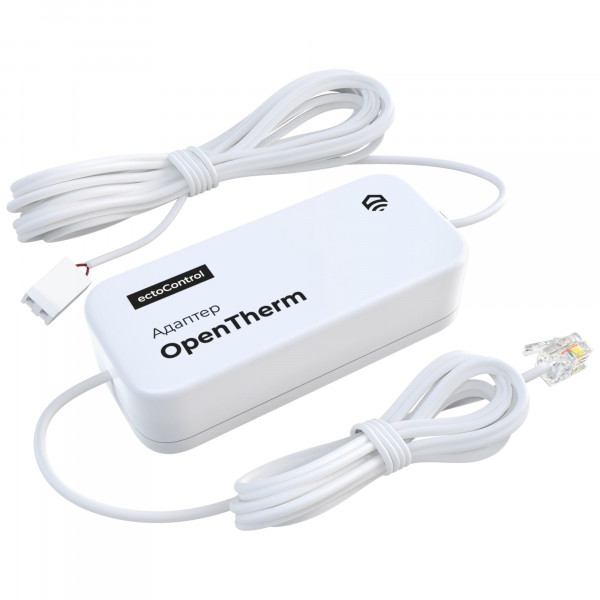

Адаптер OpenTherm

Адаптер OpenTherm

Цена  :  3 590 р.


 В корзину!
Модель: ES-BROT-01
Используется для интеллектуальной настройки и управления отопительным котлом. Все настройки производятся из Личного кабинета. Разработан в Эктострой.

Основные характеристики:

- Работа с котлами BAXI и другими, поддерживающими OpenTherm;

- Экономия топлива, точное поддержание температуры;

- Индивидуальные настройки отопления и горячего водоснабжения;

- Индикация всех ошибок котла с возможностью их сброса;

- Работа по датчику уличной температуры;

- Совместим только с системой ectoControl 3.3/4.0 и сторонними ПЛК по ModBus;

- Открытый протокол для подключения к сторонним устройствам.

КАКИЕ КОТЛЫ РАБОТАЮТ С АДАПТЕРОМ OPENTHERM?
VOLF
FGG‐K‐24
BALTUR
Tesis
ELECTROLUX
Quantum
FEDERICA BUGATTI
TURBO PLUS 24, 28, 32 кВт
GEFFEN
Серия MB
IMMERGAS
серия STAR
серия MYTHOS
ACV
Kompakt HR / HRE
BERETTA
CIAO
LEMAX
Серия Wise
Серия Clever
Серия Prime‐V
FONDITAL
MINORCA
ANTEA
DELFIS
FORMENTERA
]
1
BUDERUS
Logmax U072
BAXI
ECO NOVA
LUNA3 Comfort
LUNA 3*
LUNA3 Comfort Combi
LUNA DUO ‐ tec MP
LUNA DUO ‐ tec +
LUNA Duo‐tec 24
NUVOLA DUO ‐ tec +
DUO ‐ tec Compact
NUVOLA ‐3 B40
NUVOLA‐ 3 Comfort
ECO Four 1.24 F
MAIN Four
FOURTECH
ECO Home
ECO‐4S*
ECO‐5 Compact
MAIN ‐5
Slim 1.490iN* (только с платой арт. KHG 71407251)
Slim (все модели, только с платой арт. KHG 71407251)
FERROLI
Pegasus D 40
Fortuna
DOMIcompact F24D
DIVA F24
DOMINA N F24
ENERGY TOP W80
DE DIETRICH
Zena MS
Zena Plus
Naneo
Vivadens
Neovo с панелями управления B‐Control и iniControl2
С330/С630 с панелями управления iniControl
LAMBORGHINI

1.ОБЩАЯ ИНФОРМАЦИЯ О ПРОТОКОЛЕ .......................................................... 2
1.1. Для чего нужен этот документ? ...................................................................................................... 2
1.2. Физический и канальный уровень протокола ......................................................................... 2
1.3. Транспортный уровень протокола .............................................................................................. 3
2.АНАЛОГОВЫЕ ДАТЧИКИ .................................................................................................... 5
2.1. Что такое аналоговые датчики? .................................................................................................... 5
2.2. Структура данных аналоговых датчиков .................................................................................... 5
3. ДИСКРЕТНЫЕ ДАТЧИКИ ..................................................................................................... 6
2.1. Что такое дискретные датчики? ..................................................................................................... 6
2.2. Структура данных аналоговых датчиков .................................................................................... 6
4. УСТРОЙСТВА УПРАВЛЕНИЯ .......................................................................................... 7
3.1. Что такое устройства управления? ............................................................................................... 7
3.2. Структуры данных устройств управления .................................................................................. 7
5.АДАПТЕРЫ КОТЛОВ OPENTHERM/EBUS/NAVIEN .................................. 9
4.1. Что такое адаптер котла? ................................................................................................................. 9
4.2. Данные регистров первой версии адаптера котла (снят с производства) ..................... 9
4.3. Данные регистров второй версии адаптера котла ............................................................... 11
6.АДАПТЕР LORA .............................................................................................................................. 16
5.1. Что такое адаптер LORA? ............................................................................................................... 16
5.1. Как происходит программирование и удаление датчиков? .............................................. 16
6. ПРИМЕРЫ ПАКЕТОВ ДАННЫХ .................................................................................. 18

ОГЛАВЛЕНИЕ
2
1.ОБЩАЯ ИНФОРМАЦИЯ О ПРОТОКОЛЕ
1.1. Для чего нужен этот документ?
Настоящий документ описывает протокол обмена внешних устройств, подключаемых к
порту ДОП, с системой EctoControl. Протокол основан на основе стандарте Modbus RTU
(MODBUS APPLICATION PROTOCOL SPECIFICATION V1.1b), http://www.modbus.org.
Использование настоящего протокола позволит работать с устройствами компании
Эктострой без системы ectoControl, заменив ее на аппаратно-программные средства
пользователя.
1.2. Физический и канальный уровень протокола
На физическом уровне используется интерфейс RS-485, полудуплексный режим. В качестве
канального уровня используется протокол UART, скорость 19200 бит/с, 8 бит данных, 1
стартовый и 1 стоповый бит, без контроля четности.
Для подключения устройств к системе EctoControl или к разветвителю используется
четырехжильный кабель. Каждое устройство имеет в своем составе кабель длиной 1…10м,
оснащенный соединителем типа 4P4C (аналогичный устанавливаемому на кабеле трубок
проводных телефонных аппаратов). В зависимости от производителя кабеля возможны 2
варианта соответствий цвета жилы сигналу интерфейса:
Номер
контакта
Наименование сигнала Цвет (вариант
кабеля №1) Цвет (вариант кабеля №2)
1 +12V Желтый Красный
2 GND Белый Белый
3 A Зеленый Зеленый
4 B Коричневый Синий
Внешний вид разъема устройств и нумерация
его контактов показана на рисунке.
По линиям +12V и GND на устройство
поступает питание (7…14В постоянного тока).
Линии «А» и «B» представляют собой
сигнальные линии интерфейса RS-485.
Уровень напряжения при формировании
сигнала устройством лежит в диапазоне 0…5В,
при формировании сигнала внешним
устройством – 0…12В.
1
2 3
4
28.12.2023 3
1.3. Транспортный уровень протокола
Для реализации обмена данными с устройствами используются стандартные функции
протокола Modbus:
Read Holding Registers (0x03)
Write Holding Registers (0x10)
Read input registers (0x04)
Каждое устройство на шине является ведомым, для опроса устройств и управления ими
используется единое ведущее устройство (система EctoControl).
Для чтения адреса из устройства используется функция 0x46, а для его записи в устройство
– функция 0x47.
Далее при описании регистров используются следующие условные обозначения:
RSVD – зарезервировано для последующего использования (чтение и запись могут
привести к непредсказуемому результату)
R – доступ только на чтение (input registers). Запись не даст результата.
RW – доступ на чтение и запись (holding registers)
Каждое устройство содержит однотипную информационную структуру, содержащую общую
информацию об устройстве.
Начальный адрес структуры (регистры): 0x0000, holding registers
Длина структуры (регистры): 4
Адрес байта 0 1 2 3 4 5 6 7
Поле RSVD UID RSVD ADDR TYPE CHN_CN
T
Регистр 0 1 2 3
Доступ R R R R
Адрес
регистра
0x0000 0x0001 0x0002 0x0003

UID – уникальный идентификатор устройства (длина 3 байта), диапазон значений:
[0x800000; 0xFFFFFF].
ADDR – логический адрес устройства на шине ModBus, по умолчанию 0xF0 (может быть
принудительно записан мастером с помощью широковещательного пакета). Имеет
диапазон 0x01…0x20.
TYPE – тип устройства, определяющий его физические свойства:
Измерительные датчики:
0x22 – датчик температуры
0x23 – датчик влажности воздуха
Контактные датчики:
0x50 – универсальный контактный датчик
4
0x59 – разветвитель контактного датчика 10-канальный
Устройства управления:
0xC0 – блок управления реле двухканальный
0xC1 – блок управления реле десятиканальный
Прочие устройства:
0x11 – адаптер OpenTherm (первая версия, снята с производства)
0x14 – адаптер OpenTherm (вторая версия)
0x15 – адаптер eBus
0x16 – адаптер Navien
CHN_CNT – число каналов устройства (1…10).
Производитель устройств не задает им при производстве какой-либо конкретный адрес,
перед обменом данными нужно принудительно задать этот адрес или прочитать
имеющийся в устройстве адрес.
Для задания устройству уникального адреса на шине Modbus используется процедура
программирования адреса. Процедура основана на отправке специальной функции
PROG_READ (0x46) и PROG_WRITE (0x47).
Функция PROG_READ (0x46) (высылается ведущим устройством единственному устройству
на шине с неизвестным адресом).
Запрос от ведущего устройства:
Широковещательный адрес Код функции CRC_HI CRC_LO
0x00 0x46 0xXX 0xXX
Ответ от ведомого устройства:
Адрес ведомого
устройства Код функции Адрес устройства CRC_HI CRC_LO
0x00 0x46 ADDR 0xXX 0xXX
Устройство возвращает в ответе свой текущий адрес ADDR.
Функция PROG_WRITE (0x47) (высылается ведущим устройством ведомому с указанием
сменить свой имеющийся адрес на заданный).
Запрос от ведущего устройства:
Широковещательный адрес Код функции Новый адрес CRC_HI CRC_LO
0x00 0x47 ADDR 0xXX 0xXX
Ответ от ведомого устройства:
SLAVE_ADDR Код функции Новый адрес CRC_HI CRC_LO
ADDR 0x47 ADDR 0xXX 0xXX
Устройство обновляет свой адрес на ADDR и высылает ответ уже с нового адреса.

28.12.2023 5
2.АНАЛОГОВЫЕ ДАТЧИКИ
2.1. Что такое аналоговые датчики?
Аналоговые датчики измеряют непрерывные физические величины: температуру,
влажность и т.д. Показания такого датчика выражаются широким набором значений.
Каждое устройство может иметь в своем составе до 10 независимых измерительных
каналов.
2.2. Структура данных аналоговых датчиков
Начальный адрес структуры (регистры): 0x0020, input registers
Длина структуры (регистры): CHN_CNT (1…10)
Байт 0:MSB 1:LSB 2:MSB 3:LSB ... CHN_CNT-2:MSB CHN_CNT-1:LSB
Поле CHN 0 CHN 1 ... CHN 9
Регистр 0 1 ... CHN_CNT-1
Доступ R R R R
Адрес 0x0020 0x0021 ... 0x0020+CHN_CNT-1
CHN0…CHN9 – данные датчика для каналов 1…10. Данные действительны только для того
количества доступных каналов, которое указано в поле CHN_CNT информационной
структуры.
CHN N – данные измерения. Для датчиков температуры (TYPE=0x22) представляет собой
знаковое целое шестнадцатиразрядное число, MSB – старший байт, LSB – младший байт.
Диапазон возможных значений: -32768…+32767. Показания температуры указываются как
число -400…+990, что соответствует -40…+99 град. С в десятых долях градуса. Например,
значение 0x123 будет соответствовать 29,1С (в десятичной системе 0x123 = 291, т.е.
29,1С). Для датчика влажности воздуха (TYPE=0x23) возможные значения будут в диапазоне
0…1000, что отражает показание относительной влажности в десятых долях процента.
Например, данные 0x381 будут соответствовать 89,7% (0x381 = 897, т.е. 89,7%).

6
3. ДИСКРЕТНЫЕ ДАТЧИКИ
3.1. Что такое дискретные датчики?
Дискретные датчики отображают только два состояния, например, замкнута цепь или
разомкнута, норма или тревога, есть напряжение или нет и т.д.
Каждое устройство может иметь в своем составе до 10 независимых дискретных каналов.
3.2. Структура данных дискретных датчиков
Начальный адрес структуры (регистры): 0x0010, input registers
Длина структуры: 1 или 2 регистра.
Байт 0:MSB 1:LSB 2:MSB 3:LSB
Поле CHN 0…7 CHN 8…10
Регистр 0 1
Доступ R R
Адрес 0x0010 0x0011
Номер регистра соответствует целочисленному делению номера канала на 16:
REG_NO = CHN_NO/16
Номер байта соответствует целочисленному делению номера канала на 8:
BYTE_NO = CHN_NO/8
Номер бита в каждом байте соответствует номеру канала по остатку от деления на 8:
BIT_NO = CHN_NO%8

28.12.2023 7
4. УСТРОЙСТВА УПРАВЛЕНИЯ
4.1. Что такое устройства управления?
Устройства управления позволяют включить или отключить потребители электрического
тока, открыть или закрыть кран. Таким устройствам можно дать команду на перевод их в
одно из двух состояний: ВКЛ или ОТКЛ для реле, ОТКР или ЗАКР для привода крана. Также
доступно чтение состояния этих устройств, чтобы проверить, верно ли выполнена
команда.
Так же имеется возможность перевести устройства в состояние на заданное время, по
истечению которого устройство автоматически, без дополнительной команды вернется
первоначальное состояние.
Устройства такого рода имеют 2 типа структур: битовые маски каналов (для управления и
чтения состояния) и массив таймеров (для задания времени удержания устройства в
заданном состоянии).
4.2. Структуры данных устройств управления
Начальный адрес структуры состояния каналов и управления ими (регистры): 0x0010,
holding registers
Длина структуры: 1 или 2 регистра.
Байт 0:MSB 1:LSB 2:MSB 3:LSB
Поле CHN 0-7 CHN 8-10
Регистр 0 1
Доступ RW RW
Адрес 0x0010 0x0011
Номер регистра соответствует целочисленному делению номера канала на 16:
REG_NO = CHN_NO/16
Номер байта соответствует целочисленному делению номера канала на 8:
BYTE_NO = CHN_NO/8
Номер бита в каждом байте соответствует номеру канала по остатку от деления на 8:
BIT_NO = CHN_NO%8
Установленный бит означает включенное устройство, сброшенный – отключенное.
8
Начальный адрес структуры таймеров: (регистры): 0x0020, holding registers.
Длина структуры (регистры): CHN_CNT.
Байт 0:MSB 1:LSB 2:MSB 3:LSB ... CHN_CNT-2:MSB CHN_CNT-1:LSB
Поле CHN 0 CHN 1 ... CHN 9
Регистр 0 1 ... CHN_CNT-1
Доступ RW RW RW RW
Адрес 0x0020 0x0021 ... 0x0020+CHN_CNT-1
CHN n – данные времени, в течение которого должно удерживаться заданное состояние
устройства (биты 14…0) и начальное состояние устройства (бит 15). Состояние реле
применяется только в пакете записи в регистры таймеров, после получения устройством
команды значение старшего бита мгновенно применяется к соответствующему выходу и
удаляется из регистра, остаток соответствует таймауту, по истечении которого состояние
реле будет изменено на противоположное.
Нормальное состояние таймера равно нулю, (таймер считает сверху вниз). Состояние,
отличное от нуля, свидетельствует о том, что таймер запущен. Когда значение таймера
достигает нуля, выход соответствующего канала инвертируется. Значение
соответствующего регистра определяет задержку кратно 500мс. Например, для задержки в
5 секунд необходимо передать значение регистра 0x000A (10 dec). Таким образом в
диапазоне 0x0001-0x7FFF возможно формирование интервалов времени от 500мс до
16383.5с (4 часа, 33мин., 3.5с).

28.12.2023 9
5.АДАПТЕРЫ КОТЛОВ OPENTHERM/EBUS/NAVIEN
5.1. Что такое адаптер котла?
Адаптер котла позволяет управлять котлом с использованием его цифрового интерфейса
передачи данных. Способ взаимодействия с адаптером по шине Modbus одинаков для
любого типа адаптера.
Для доступа к регистрам адаптеров используются функции:
Read Holding Registers (0x03) для чтения регистров,
Write Holding Registers (0x10) для записи в регистры.
Существует 2 аппаратной версии адаптера.
Первая версия (снята с производства) отличалась синей печатной платой и выпускалась
только для котлов с интерфейсами OpenTherm и eBus. Особенность этой версии – наличие
встроенных алгоритмов регулирования температуры, поэтому среди настроек
присутствовал выбор режима работы котла, выбор гистерезиса и т.д. Первая версия снята
с производства.
Вторая версия отличается желтой печатной платой, все функции и алгоритмы
регулирования переложены на систему ectoControl.
Обе версии адаптеров используют различное назначение регистров (за исключением
единого для всех заголовка, находящегося в регистрах 0x0000…0x0003 и единой функции
чтения и установки адресов).
Адаптер опрашивает все параметры котла постепенно, один за другим, поэтому сразу после
включения питания адаптера регистры, содержащие параметры котла (температуру,
давление, расход) могут содержать значения, указывающие на то, что данные еще не
прочитаны: 0x7FFF (для двухбайтных значений), 0x7F или 0xFF (для однобайтных значений).
Также такие показания могут считываться для параметров, которые не поддерживаются
электроникой котла.
5.2. Данные регистров первой версии адаптера котла (снят с производства)
Регистры для записи
Байт Поле Регистр Доступ Адрес
регистра
0 Биты управления режимами котла:
bit 0: Первый контур отопления (1-вкл, 0-откл)
bit 1: Контур ГВС (1-вкл, 0-откл)
bit 2: Второй контур отопления (1-вкл, 0-откл)
bit 3: Режим регулирования температуры (1-ПЗА,0 -
Tермостат)
bit 4: Сброс блокировки котла, возникшей в результате
ошибки его работы. (1 – выполнить сброс, 0 – нет
действия).
bit 5: Релейный режим (горелка на максимуме) (1-вкл, 0-
откл)
bit 6: Режим ПЗА с двумя термодатчиками (1-вкл, 0-
откл)
bit 7: Перезагрузка адаптера (1- выполнить
перезагрузку, 0-нет действия)
0 W 0x0010
1 Максимальный уровень модуляции горелки (0…100%)
10
2 Уставка температуры ГВС (0…80C, шаг 1С) 1 W 0x0011
3
4 Номер кривой ПЗА для режима ПЗА (0…15) 2 W 0x0012
5 Гистерезис для релейного режима (в десятых долях С, 1…50,
что соответствует 0,1…5С)
6 Запись: требуемая температуры воздуха в помещении (0…80C,
шаг 1С).
Чтение: Текущее значение температуры контура отопления,
отправленное адаптером котлу (0…80C, шаг 0,1 град. С)
3 RW 0x0013
7
8 Уставка максимальной температуры первого контура (0…80C,
шаг 1С)
4 W 0x0014
9
10 Уставка минимальной температуры первого контура (0…80C,
шаг 1С)
5 W 0x0015
11
12 Уставка максимальной температуры ГВС (0…80C, шаг 1С) 6 W 0x0016
13
14 Уставка минимальной температуры ГВС (0…80C, шаг 1С) 7 W 0x0017
15
16 Уставка температуры контура отопления для аварийного
режима (недоступны термодатчики) (0…80C, шаг 1С).
Используется для случая, когда термодатчики воздуха
отсутствуют и котлу необходимо ориентироваться на
собственный встроенный датчик температуры на подающем
трубопроводе.
8 W 0x0018
17
18 Температура воздуха в отпливаемом помещении (в десятых
долях С, значения -400…+1000, что соответствует -
40,0…+100,0С)
9 W 0x0019
19
20 Температура воздуха окружающей среды для режима ПЗА (в
десятых долях С, значения -400…+1000, что соответствует -
40,0…+100,0С)
10 W 0x001A
21
Регистры для чтения
Байт Поле Регистр RW
access
Адрес
регистра
0 Уникальный код производителя котла 0 R 0x0020
1
2 bit 0: Состояние горелки (1-вкл, 0 -откл)
bit 1: Первый контур отопления (1-вкл, 0 -откл)
bit 2: ГВС (1-вкл, 0 -откл)
bit 3: Второй контур отопления (1-вкл, 0 -откл)
bit 4: Наличие ошибок котла (1-есть, 0 -нет)
bit 5: Связь между котлом и адаптером (1–есть, 0
нет).
1 R 0x0021
3 Текущее значение модуляции горелки (0…100%). Если котел
не поддерживает этот параметр, значение равно 0xFF.
4 Температура первого контура отопления (0…80C, шаг 0,1С).
Если котел не поддерживает этот параметр, значение равно
0x7FFF.
2 R 0x0022
5
6 Температура ГВС (0…80C, шаг 0,1С). Если котел не
поддерживает этот параметр, значение равно 0x7FFF.
3 R 0x0023
7
8 Расход ГВС (л/мин или дл/мин, зависит от модели котла, в
десятых долях единицы измерения). Если котел не
4 R 0x0024
28.12.2023 11
поддерживает этот параметр, прочитанное значение равно
0xFF.
9 Давление в контуре отопления (0…5бар, шаг 0,1 бар)
10 Код ошибки, характерный для всех котлов.
0: Необходимо обслуживание
1: Котел заблокирован
2: Низкое давление в отопительном контуре
3: Ошибка розжига
4: Низкое давление воздуха
5: Перегрев теплоносителя в контуре
5 R 0x0025
11 Код ошибки, характерный для данной модели котла.
12 Код самодиагностики котла. Характере для конкретной
модели и конкретного производителя.
6 R 0x0026
13
14 Текущая уставка температуры контура отопления (0…80C, шаг
1/256 град. С)
7 R 0x0027
15
5.3. Данные регистров второй версии адаптера котла
Регистры для чтения
Адрес
регистра
тип
доступа
MSB LSB
0x0010 R bitfields
бит 2...0 - тип
адаптера.
000 - Opentherm
001 - eBus
010 - Navien
бит 3 - состояние
связи с котлом
0 - нет ответа от
котла на
последнюю команду
1 - есть ответ от
котла на
последнюю команду
u8
Код последней перезагрузки адаптера.
0...255 - код
0x0011 R u8
Аппаратная версия
адаптера.
0...255 - номер
версии
u8
Программная версия адаптера.
0...255 - номер версии
0x0012 R u32
Время работы адаптера после перезагрузки
0...4294967295 - время в секундах
0x0013
0x0014 R u8
Нижний предел уставки теплоносителя.
0...100 - температура уставки в град. С
0x0015 R u8
Верхний предел уставки теплоносителя
0...100 - температура уставки в град. С
12
0x0016 R u8
Нижний предел уставки ГВС
0...100 - температура уставки в град. С
0x0017 R u8
Верхний предел уставки ГВС
0...100 - температура уставки в град. С
0x0018 R i16
Текущая температура теплоносителя
-100...100 - температура в 0.1 гр. С
0x0019 R
u16
Текущая температура ГВС
0...100 - температура в 0.1 гр. С
0x001A R u8
Текущее Давление в контуре
0...50 - давление в (0,1бар)
0x001B R Текущий расход ГВС
1...255 - расход в (0,1 л/мин)
0x001C R Текущая модуляция горелки
0xFF - не определено
0...100 - модуляция в (%)
0x001D R bitfields
бит 0 - текущее состояние горелки
0 - отключена
1 - включена
бит 1 - текущее состояние отопления
0 - отключено
1 - включено
бит 2 - текущее состояние ГВС
0 - отключено
1 - включено
0x001E R u16
Код ошибки котла (основной). Зависит от марки и модели котла.
0...65535 - код ошибки
0x001F R u16
Код ошибки котла (дополнительный). Зависит от марки и модели котла.
0...65535 - код ошибки
0x0020 R s8
Температура уличного датчика котла (при его
наличии). В зависимости от марки и модели
котла может не поддерживаться.
-65…+100 температура в градусах С
0x0021 R u16
Код производителя котла. Зависит от марки и модели котла.
0...65535 - код производителя
0x0022 R u16
Код модели котла. Зависит от марки и модели котла.
0...65535 - код модели
28.12.2023 13
0x0023 R s8
Флаги ошибок (только для котлов с интерфейсом
OpenTherm)
0: Необходимо обслуживание
1: Котел заблокирован
2: Низкое давление в отопительном контуре
3: Ошибка розжига
4: Низкое давление воздуха
5: Перегрев теплоносителя в контуре
Регистры для записи:
Адрес
регистра
тип
доступа
MSB LSB
0x0030 W u8
Тип внешних подключений (будет сохранено в постоянной памяти
адаптера)
0 - адаптер подключен к котлу
1 - котел подключен к внешнему устройству (панель или
перемычка)
0x0031 W int16
Уставка теплоносителя (будет сохранено в постоянной памяти адаптера).
Будет передана котлу при старте адаптера, пока главным устройством не
были записаны регистры уставки температуры.
0...1000 - температура уставки в десятых долях градуса С (например, для
установки 45С нужно записать число 450). Во многих котлах необходимо до
подключения адаптера необходимо поднять температуру теплоносителя
отопления (нажимая “+” на панели котла) для согласования диапазона
температуры теплоносителя, в противном случае температура теплоносителя
может не достигнуть требуемого значения.
0x0032 W int16
Уставка теплоносителя в аварийном режиме(будет сохранено в
постоянной памяти адаптера). Будет передана котлу в случае
отсутствия связи с главным управляющим устройством.
0...1000 - температура уставки в десятых долях град. С (например,
для установки 45С нужно записать число 450)
0x0033 W u8
Нижний предел уставки теплоносителя
0...100 - температура уставки в град. С
Не все котлы поддерживают этот параметр. Как правило, этот
предел не должен быть ниже аналогичного предела,
установленного в настройках котла.
0x0034 W u8
Верхний предел уставки теплоносителя
0...100 - температура уставки в град. С
Не все котлы поддерживают этот параметр. Как правило, этот
предел не должен быть выше аналогичного предела,
установленного в настройках котла.
0x0035 W u8
Нижний предел уставки ГВС
0...100 - температура уставки в град. С
Не все котлы поддерживают этот параметр. Как правило, этот
предел не должен быть ниже аналогичного предела,
установленного в настройках котла.
14
0x0036 W u8
Верхний предел уставки ГВС
0...100 - температура уставки в град. С
Не все котлы поддерживают этот параметр. Как правило, этот
предел не должен быть выше аналогичного предела,
установленного в настройках котла.
0x0037 W u8
Уставка ГВС (EPROM)
0...100 - температура уставки в град. С
Для большинства котлов эта уставка должна находиться ниже
предела, установленного в меню самого котла, иначе она может быть
проигнорирована котлом. Для некоторых котлов стоит устанавливать
этот параметр равным верхнему пределу уставки ГВС.
0x0038 W u8
Уставка максимальной модуляции горелки (будет сохранено в
постоянной памяти адаптера)
0...100 - уровень модуляции в процентах.
Данный параметр поддерживается не всеми котлами. Для
электрических трехфазных котлов возможно задать только 3
уровня модуляции (в диапазоне 0…100%).
0x0039 W bitfields
бит 0 - режим контура отопления (будет сохранено в постоянной
памяти адаптера)
0 - отключен
1 - включен
бит 1 - режим контура ГВС
0 - отключен
1 - включен
бит 2 - “второй контур”, используется только некоторыми котлами с
интерфейсом OpenTherm и может отвечать за активацию бойлера
косвенного нагрева или встроенной функции ГВС.
0 - отключен
1 - включен
Регистры состояния:
Адрес
регистра
Тип
доступа
MSB LSB
0x0040…
0x006F
R i16
состояние данных в регистре ($addr - 0x30)
-2 - ошибка чтения/записи в котел
-1 - регистр не поддерживается
0- для регистра на чтение означает, что данные из котла прочитаны и
валидны. Для регистра на запись означает, что данные успешно приняты
котлом.
1- не инициализирован.
если регистр R: чтение соответствующих данные из котла не
приводилось,
если регистр W: адаптеру не было задано значение для записи
соответствующего значения в котле
28.12.2023 15
Регистр команд:
Адрес
регистра
Тип
доступа
MSB LSB
0x0080 W uint16
команда
0 - нет команды
1 - CH water filling (зарезервировано)
2 - перезагрузка адаптера
3 - сброс ошибок котла
4..65525 - зарезервировано
При записи любой команды, кроме «нет команды», сразу же меняется
состояние регистра «Ответ на команду» - становится 2 – идет
обработка команжы
0x0081 R int16
Ответ на команду
-32768..-6 - зарезервировано
-5 – ошибка выполнения команды
-4 – неподдерживаемая котлом команда
-3 – не поддерживаемый котлом идентификатор устройства
-2 – не поддерживается данный адаптером
-1 – не получен ответ за отведенное врекмя
0 – команда выполнена успешно
1 – не было команды (значение по умолчанию)
2 – идет обработка команды (обмен данными)
3..32767 - зарезервировано
Если команда после перезагрузки адаптера не давалась, регистр
читается как 1 - не было команды.

16
6.АДАПТЕР LORA
6.1. Что такое адаптер LORA?
LoRa – дополнительная радиосеть системы ectoControl, отличающаяся более дальним
радиусом действия.
Адаптер LoRa хранит в себе все данные подключенных радиодатчиков и позволяет
системе EctoControl увидеть эти датчики как обычные проводные датчики интерфейса
ДОП (RS-485). Таким образом система может видеть до 32 датчика собственной радиосети
и еще 32 датчика порта ДОП (под видом которых работают радиодатчики LoRa). Поэтому
система видит радиодатчики LoRa только как проводные с портом ДОП и это нисколько не
отражается на программах и оповещениях системы.
6.2. Как происходит программирование и удаление датчиков?
Программирование датчиков выполняется по одному. Происходит это так:
1. Система отправляет широковещательный пакет с функцией PROG_READ (0x46),
ожидая получить данные датчика на шине. Адаптер LoRa использует этот пакет для
активации поиска радиодатчиков и не отвечает системе.
2. Адаптер LoRa ожидает программирования одного радиодатчика в течение 60с. Если
датчик был запрограммирован, адаптер запоминает его данные и ждет повторного
запроса от системы.
3. Система повторно отправляет широковещательный пакет с функцией PROG_READ
(0x46), при этом адаптер, храня данные ранее запрограммированного радиодатчика,
ответит функцией PROG_READ (0x46) с адреса 0x7F (с этого адреса будут отвечать
только вновь добавленные датчики). Если новые радиодатчики не были
запрограммированы, адаптер не ответит системе.
4. Если адаптер ответил данными нового датчика, система обязана сменить адрес
датчику, так как он изначально лежит вне допустимого диапазона (0x00...0x1F). Для
этого она отправляет адаптеру пакет с функцией PROG_WRITE (0x47) на адрес 0x7F c
указанием нового адреса датчика в диапазоне 0x00...0x1F. Новый адрес выбирается
исходя из уже имеющихся в памяти системы датчиков. Адаптер подтверждает, что
новый датчик заменил свой адрес на заданный пакетом с функцией PROG_WRITE
(0x47), высланным с нового адреса.
5. Система обязана запомнить данные датчика с новым адресом и периодически
опрашивать его, равно как и опрашивать ранее запрограммированные датчики
функцией Read input registers (0x03).
6. Если нужно запрограммировать более одного радиодатчика, п.1 надо повторить
столько раз, сколько датчиков необходимо добавить (до 32 шт).
Удаление радиодатчика LoRa из адаптера происходит следующим образом.
Адаптер хранит в себе данные радиодатчиков, и, если в него запрограммированы все 32
датчика и каждый из них периодически опрашивается системой, запрограммировать в
адаптер новый датчик будет невозможно. Однако система может перестать опрашивать
один или несколько датчиков, и, если адаптер не увидит запроса данных какого-либо
28.12.2023 17
датчика за период более 150с, он будет считать, что система удалила у себя этот датчик и
позволит запрограммировать на его место новый.
Как происходит эмуляция проводных датчиков адаптером LoRa?
1. Если радиодатчик LoRa не на связи, адаптер перестает отвечать на запросы от
системы по адресу «пропавшего» датчика через 150с после его ухода со связи.
Отсутствующий ответ на запрос система интерпретирует как признак «нет связи»
с указанным датчиком.
2. Датчик температуры LoRa при неисправности сенсора и при первом включении
может в качестве значения температуры прислать код 0x7E7E. Система может
интерпретировать это значение как отсутствие связи с датчиком или его
частичное повреждение.

18
7. ПРИМЕРЫ ПАКЕТОВ ДАННЫХ
Для того, чтобы произвести обмен данными с устройствами, достаточно установить на ПК
утилиту Modbus Poll: https://www.modbustools.com/modbus_poll.html, подключить к ПК
адаптер COM-RS485 (или USB-RS485), выполнить настройки соединения с адаптером, а
затем произвести чтение или запись требуемых регистров устройства.
Порядок действий таков:
1. Откройте окно настроек соединения (Connection -> Connect), выберите
последовательный порт, к которому подключен адаптер RS-485. Убедитесь, что
настройки порта соответствуют скорости 19200 бит/с, 8 бит данных, без контроля
четности, 1 стоп-бит, а режим обмена данными – «RTU».
2. Откройте окно отправки произвольных данных (Functions -> Test Center), введите
данные для отправки устройству: адрес, код функции, требуемые данные, контрольную
сумму. При активации параметров «Add check» и «CRC» контрольную сумму вводить не
нужно, программа рассчитает ее самостоятельно. Нажмите «Send» для отправки
данных и наблюдайте ответ устройства. Таким образом можно настроить адрес
устройства, использовав функцию 0x47.
28.12.2023 19
Все данные примеров ниже представлены в шестнадцатеричном виде.
1. Программирование устройства с адресом 01h нового адреса 05h.
Запрос от мастера – чтение имеющегося адреса (необязательный запрос):
00h 46h 80h 42h
адрес функция CRC старш. CRC младш.
Ответ от устройства:
00h 46h 01h 82 60
адрес функция Адрес устр-ва CRC старш. CRC младш.
Запрос от мастера – запись нового адреса в устройство:
01h 47h 05h D3 F3
адрес функция Адрес устр-ва CRC старш. CRC младш.
Ответ от устройства:
05h 47h 05h 92 32
адрес функция Адрес устр-ва CRC старш. CRC младш.
Чтение типа и адреса ведется одним запросом.
2. Чтение типа и ID устройства с адресом 01h:
Запрос от мастера:
01h 03h 00h 00h 00h 04h 44h 09h
Адрес функция Адрес рег.
ст.
Адрес рег. мл. Кол-во. рег.
ст.
Колво.
рег.
мл.
CRC
младш.
CRC
старш.
Ответ от устройства:
01h 03h 08h 00h A7h E1h A4h 00h 01h 22h 01h ADh D5h
адрес функ
ция
Кол-во
байт
RSVD ID[0] D[1] D[2] RSVD Адресс
устрва.
Тип
устрва.
Кол-во.
каналов
CRC
младш.
CRC
старш.
3. Чтение данных датчика температуры (влажности) с адресом 07h:
Запрос от мастера:
07h 04h 00h 20h 00h 01h 30H 66H
адрес функция Адрес рег.
ст.
Адрес рег.
мл.
Кол-во. рег.
ст.
Кол-во.
рег. мл.
CRC младш. CRC старш.
Ответ от устройства:
07h 04h 02h 01h 30h 30h B4h
адрес функция Кол-во байт Темп. ст. Темп. мл. CRC младш. CRC старш.
Полученные данные температуры (130h) в десятичном виде выглядит как 304, т.е. 30,4С
для датчика влажности и 30,4% для датчика влажности.
20
4. Включение второго канала и выключение остальных реле с адресом 18h
Запрос от мастера:
18h 10h 00h 10h 00h 01h 02h 02h 00h 02h 30h
адрес функция Адрес
рег. ст.
Адрес рег.
мл.
Кол-во.
рег. ст.
Кол-во.
рег. мл.
Кол-во
байт
Рег ст. Рег мл. CRC младш. CRC старш.
Ответ от устройства:
18h 10h 00h 10h 00h 01h 02h 05h
адрес функция Адрес рег. ст. Адрес рег. мл. Кол-во. рег.
ст.
Кол-во. рег.
мл.
CRC
младш.
CRC старш.
В регистр с адресом 0 пишется значение 0200h. Старшая часть регистра отражает значение
первых 8 выходов. Младшая — выходов с 9 по 16.
5. Включение второго канала блока реле на 100 секунд
Запрос от мастера:
18h 10h 00h 21h 00h 01h 02h 80h C8h 67h 27h
адрес функция Адрес
рег.
ст.
Адрес
рег.
мл.
Кол-во.
рег.
ст.
Кол-во.
рег. мл.
Кол-во
байт
Рег ст. Рег мл. CRC младш. CRC старш.
Ответ от устройства:
18h 10h 00h 21h 00h 01h 53h СAh
адрес функция Адрес
рег.
ст.
Адрес рег.
мл.
Кол-во.
рег. ст.
Кол-во.
рег.
мл.
CRC
младш.
CRC старш.
В регистр с адресом 0 пишется значение 80С8h. Старший бит числа (80
ERA f45m
AXE 3 32 R
BOSCH
WBN6000‐24C
GAZ2500F
WBN600‐24C
THERMONA
20/28 TCX, TCX.A
EL23
VIESSMANN
Vitodens 100w (WB1C)
Vitodens 100 B1HC/B1KC
Vitodens 100 B1HC/B1KC
Vitopend 100 A1HB/A1JB
Обратите внимание, что котлы разных марок и моделей могут
поддерживать не все доступные в OpenTherm параметры.
Проконсультируйтесь с авторизованным сервисным центром
котлов Вашей марки перед приобретением адаптера.
*Адаптер протестирован в сервисном центре компании BAXI


Настоящий документ описывает протокол обмена внешних устройств, подключаемых к порту ДОП, с системой EctoControl. Протокол основан на основе стандарте Modbus RTU (MODBUS APPLICATION PROTOCOL SPECIFICATION V1.1b), http://www.modbus.org.
Использование настоящего протокола позволит работать с устройствами компании Эктострой без системы ectoControl, заменив ее на аппаратно-программные средства пользователя.

Физический и канальный уровень протокола

На физическом уровне используется интерфейс RS-485, полудуплексный режим. В качестве канального уровня используется протокол UART, скорость 19200 бит/с, 8 бит данных, 1 стартовый и 1 стоповый бит, без контроля четности.

Для подключения устройств к системе EctoControl или к разветвителю используется четырехжильный кабель. Каждое устройство имеет в своем составе кабель длиной 1...10м, оснащенный соединителем типа 4P4C (аналогичный устанавливаемому на кабеле трубок проводных телефонных аппаратов). В зависимости от производителя кабеля возможны 2 варианта соответствий цвета жилы сигналу интерфейса:

Номер

контакта

Наименование сигнала

Цвет (вариант кабеля №1)

Цвет (вариант кабеля №2)


1

+12V

Желтый

Красный

2

GND

Белый

Белый


3

A

Зеленый

Зеленый

4

В

Коричневый

Синий



Внешний вид разъема устройств и нумерация его контактов показана на рисунке.

По линиям +12V и GND на устройство поступает питание (7.14В постоянного тока). Линии «А» и «В» представляют собой сигнальные линии интерфейса RS-485. Уровень напряжения при формировании сигнала устройством лежит в диапазоне 0.5В, при формировании сигнала внешним устройством - 0.12В.Транспортный уровень протокола

Для реализации обмена данными с устройствами используются стандартные функции протокола Modbus:

Read Holding Registers (0x03)

Write Holding Registers (0x10)

Read input registers (0x04)

Каждое устройство на шине является ведомым, для опроса устройств и управления ими используется единое ведущее устройство (система EctoControl).

Для чтения адреса из устройства используется функция 0x46, а для его записи в устройство - функция 0x47.

Далее при описании регистров используются следующие условные обозначения:

RSVD - зарезервировано для последующего использования (чтение и запись могут привести к непредсказуемому результату)

R - доступ только на чтение (input registers). Запись не даст результата.

RW - доступ на чтение и запись (holding registers)

Каждое устройство содержит однотипную информационную структуру, содержащую общую информацию об устройстве.

Начальный адрес структуры (регистры): 0x0000, holding registers Длина структуры (регистры): 4

Адрес байта

0

1

2 3

4

5

6

7

Поле

RSVD

UID

RSVD

ADDR

TYPE

CHN CN T

Регистр

0

1

2

3

Доступ

R

R

R

R

Адрес

регистра

0x0000

0x0001

0x0002

0x0003


UID - уникальный идентификатор устройства (длина 3 байта), диапазон значений: [0x800000; 0xFFFFFF].

ADDR - логический адрес устройства на шине ModBus, по умолчанию 0xF0 (может быть принудительно записан мастером с помощью широковещательного пакета). Имеет диапазон 0x01 ...0x20.

TYPE - тип устройства, определяющий его физические свойства:

Измерительные датчики:

0x22 - датчик температуры 0x23 - датчик влажности воздуха Контактные датчики:

0x50 - универсальный контактный датчик

0x59 - разветвитель контактного датчика 10-канальный Устройства управления:

0xC0 - блок управления реле двухканальный 0xC1 - блок управления реле десятиканальный Прочие устройства:

0x11 - адаптер OpenTherm (первая версия, снята с производства)

0x14 - адаптер OpenTherm (вторая версия)

0x15 - адаптер eBus 0x16 - адаптер Navien CHN_CNT - число каналов устройства (1...10).

Производитель устройств не задает им при производстве какой-либо конкретный адрес, перед обменом данными нужно принудительно задать этот адрес или прочитать имеющийся в устройстве адрес.

Для задания устройству уникального адреса на шине Modbus используется процедура программирования адреса. Процедура основана на отправке специальной функции PROG_READ (0x46) и PROG_WRITE (0x47).

Функция PROG_READ (0x46) (высылается ведущим устройством единственному устройству на шине с неизвестным адресом).


Запрос от ведущего устройства:

Широковещательный адрес

Код функции

CRC HI

CRC LO

0x00

0x4 6

0xXX

0xXX

Ответ от ведомого устройства:




Адрес ведомого

Код функции

Адрес устройства

CRC HI

CRC LO






0x00

0x4 6

ADDR

0xXX

0xXX

Устройство возвращает в ответе свой текущий адрес ADDR.



Функция PROG_WRITE (0x47) (высылается ведущим устройством ведомому с указанием сменить свой имеющийся адрес на заданный).

Запрос от ведущего устройства:


Широковещательный адрес

Код функции

Новый адрес

CRC HI

CRC LO

0x00

0x47

ADDR

0xXX

0xXX

Ответ от ведомого устройства:


SLAVE ADDR

Код функции

Новый адрес

CRC HI

CRC LO

ADDR

0x47

ADDR

0xXX

0xXX



Устройство обновляет свой адрес на ADDR и высылает ответ уже с нового адреса.Что такое аналоговые датчики?

Аналоговые датчики измеряют непрерывные физические величины: температуру, влажность и т.д. Показания такого датчика выражаются широким набором значений.

Каждое устройство может иметь в своем составе до 10 независимых измерительных каналов.

Структура данных аналоговых датчиков

Начальный адрес структуры (регистры): 0x0020, input registers Длина структуры (регистры): CHN_CNT (1.10)

Байт

0:MSB 1: LSB

2 :MSB 3 : LSB


CHN CNT-2:MSB CHN CNT-1:LSB

Поле

CHN 0

CHN 1


CHN 9

Регистр

0

1


CHN CNT-1

Доступ

R

R

R

R

Адрес

0x0020

0x0021


0x0020 + CHN CNT-1


CHN0...CHN9 - данные датчика для каналов 1 .10. Данные действительны только для того количества доступных каналов, которое указано в поле CHN_CNT информационной структуры.

CHN N - да нные измерения. Для датчиков температуры (TYPE=0x22) представляет собой знаковое целое шестнадцатиразрядное число, MSB - старший байт, LSB - младший байт. Диапазон возможных значений: -32768.+32767. Показания температуры указываются как число -400...+990, что соответствует -40.+99 град. С в десятых долях градуса. Например, значение 0x123 будет соответствовать 29,1 С (в десятичной системе 0x123 = 291, т.е.

29,1 С). Для датчика влажности воздуха (TYPE=0x23) возможные значения будут в диапазоне

1000, что отражает показание относительной влажности в десятых долях процента. Например, данные 0x381 будут соответствовать 89,7% (0x381 = 897, т.е. 89,7%).Что такое дискретные датчики?

Дискретные датчики отображают только два состояния, например, замкнута цепь или разомкнута, норма или тревога, есть напряжение или нет и т.д.

Каждое устройство может иметь в своем составе до 10 независимых дискретных каналов.

Структура данных дискретных датчиков

Начальный адрес структуры (регистры): 0x0010, input registers Длина структуры: 1 или 2 регистра.

Байт

0:MSB 1: LSB

2 :MSB 3 : LSB

Поле

CHN 0...7

CHN 8.10

Регистр

0

1

Доступ

R

R

Адрес

0x0010

0x0011


Номер регистра соответствует целочисленному делению номера канала на 16: REG_NO = CHN_NO/16

Номер байта соответствует целочисленному делению номера канала на 8:

BYTE_NO = CHN_NO/8

Номер бита в каждом байте соответствует номеру канала по остатку от деления на 8: BIT_NO = CHN_NO%8УСТРОЙСТВА УПРАВЛЕНИЯ

Что такое устройства управления?

Устройства управления позволяют включить или отключить потребители электрического тока, открыть или закрыть кран. Таким устройствам можно дать команду на перевод их в одно из двух состояний: ВКЛ или ОТКЛ для реле, ОТКР или ЗАКР для привода крана. Также доступно чтение состояния этих устройств, чтобы проверить, верно ли выполнена команда.

Так же имеется возможность перевести устройства в состояние на заданное время, по истечению которого устройство автоматически, без дополнительной команды вернется первоначальное состояние.

Устройства такого рода имеют 2 типа структур: битовые маски каналов (для управления и чтения состояния) и массив таймеров (для задания времени удержания устройства в заданном состоянии).

Структуры данных устройств управления

Начальный адрес структуры состояния каналов и управления ими (регистры): 0x0010, holding registers

Длина структуры: 1 или 2 регистра.

Байт

0:MSB 1: LSB

2 :MSB 3 : LSB

Поле

CHN 0-7

CHN 8-10

Регистр

0

1

Доступ

RW

RW

Адрес

0x0010

0x0011


Номер регистра соответствует целочисленному делению номера канала на 16: REG_NO = CHN_NO/16

Номер байта соответствует целочисленному делению номера канала на 8:

BYTE_NO = CHN_NO/8

Номер бита в каждом байте соответствует номеру канала по остатку от деления на 8: BIT_NO = CHN_NO%8

Установленный бит означает включенное устройство, сброшенный - отключенное.

Начальный адрес структуры таймеров: (регистры): 0x0020, holding registers. Длина структуры (регистры): CHN_CNT.

Байт

0:MSB 1: LSB

2 :MSB 3 : LSB


CHN CNT-2:MSB CHN CNT-1:LSB

Поле

CHN 0

CHN 1


CHN 9

Регистр

0

1


CHN CNT-1

Доступ

RW

RW

RW

RW

Адрес

0x0020

0x0021


0x0020 + CHN CNT-1


CHN n- данные времени, в течение которого должно удерживаться заданное состояние устройства (биты 14...0) и начальное состояние устройства (бит 15). Состояние реле применяется только в пакете записи в регистры таймеров, после получения устройством команды значение старшего бита мгновенно применяется к соответствующему выходу и удаляется из регистра, остаток соответствует таймауту, по истечении которого состояние реле будет изменено на противоположное.

Нормальное состояние таймера равно нулю, (таймер считает сверху вниз). Состояние, отличное от нуля, свидетельствует о том, что таймер запущен. Когда значение таймера достигает нуля, выход соответствующего канала инвертируется. Значение соответствующего регистра определяет задержку кратно 500мс. Например, для задержки в 5 секунд необходимо передать значение регистра 0x000A (10 dec). Таким образом в диапазоне 0x0001-0x7FFF возможно формирование интервалов времени от 500мс до 16383.5с (4 часа, 33мин., 3.5с).АДАПТЕРЫ КОТЛОВ OPENTHERM/EBUS/NAVIEN

Что такое адаптер котла?

Адаптер котла позволяет управлять котлом с использованием его цифрового интерфейса передачи данных. Способ взаимодействия с адаптером по шине Modbus одинаков для любого типа адаптера.

Для доступа к регистрам адаптеров используются функции:

Read Holding Registers (0x03) для чтения регистров,

Write Holding Registers (0x10) для записи в регистры.

Существует 2 аппаратной версии адаптера.

Первая версия (снята с производства) отличалась синей печатной платой и выпускалась только для котлов с интерфейсами OpenTherm и eBus. Особенность этой версии - наличие встроенных алгоритмов регулирования температуры, поэтому среди настроек присутствовал выбор режима работы котла, выбор гистерезиса и т.д. Первая версия снята с производства.

Вторая версия отличается желтой печатной платой, все функции и алгоритмы регулирования переложены на систему ectoControl.

Обе версии адаптеров используют различное назначение регистров (за исключением единого для всех заголовка, находящегося в регистрах 0x0000...0x0003 и единой функции чтения и установки адресов).

Адаптер опрашивает все параметры котла постепенно, один за другим, поэтому сразу после включения питания адаптера регистры, содержащие параметры котла (температуру, давление, расход) могут содержать значения, указывающие на то, что данные еще не прочитаны: 0x7FFF (для двухбайтных значений), 0x7F или 0xFF (для однобайтных значений). Также такие показания могут считываться для параметров, которые не поддерживаются электроникой котла.

Данные регистров первой версии адаптера котла (снят с производства)


Регистры для записи

Байт

Поле

Регистр

Доступ

Адрес

регистра


0

Биты управления режимами котла:

bit 0: Первый контур отопления (1-вкл, 0-откл) bit 1: Контур ГВС (1-вкл, 0-откл) bit 2: Второй контур отопления (1-вкл, 0-откл) bit 3: Режим регулирования температуры (1-ПЗА,0 - Термостат)

bit 4: Сброс блокировки котла, возникшей в результате ошибки его работы. (1 - выполнить сброс, 0 - нет действия).

bit 5: Релейный режим (горелка на максимуме) (1-вкл, 0- откл)

bit 6: Режим ПЗА с двумя термодатчиками (1-вкл, 0- откл)

bit 7: Перезагрузка адаптера (1- выполнить перезагрузку, 0-нет действия)

0

W

0x0010


1

Максимальный уровень модуляции горелки (0.100%)








2

Уставка температуры ГВС (0...8 0C, шаг 1С)

1

W

0x0011


3






4

Номер кривой ПЗА для режима ПЗА (0.15)

2

W

0x0012


5

Гистерезис для релейного режима (в десятых долях С, 1.5 0, что соответствует 0,1.5С)





6

Запись: требуемая температуры воздуха в помещении (0...8 0C, шаг 1С).

Чтение: Текущее значение температуры контура отопления, отправленное адаптером котлу (0...8 0C, шаг 0,1 град. С)

3

RW

0x0013


7






8

Уставка максимальной температуры первого контура (0...80C, шаг 1С)

4

W

0x0014


9






10

Уставка минимальной температуры первого контура (0...80C, шаг 1С)

5

W

0x0015


11






12

Уставка максимальной температуры ГВС (0...80C, шаг 1С)

6

W

0x0016


13






14

Уставка минимальной температуры ГВС (0...80C, шаг 1С)

7

W

0x0017


15






16

Уставка температуры контура отопления для аварийного режима (недоступны термодатчики) (0...8 0C, шаг 1С). Используется для случая, когда термодатчики воздуха отсутствуют и котлу необходимо ориентироваться на собственный встроенный датчик температуры на подающем трубопроводе.

8

W

0x0018


17






18

Температура воздуха в отпливаемом помещении (в десятых долях С, значения -4 0 0...+ 10 0 0, что соответствует - 4 0, 0...+ 10 0, 0С)

9

W

0x0019


19






20

Температура воздуха окружающей среды для режима ПЗА (в десятых долях С, значения -4 0 0...+ 10 0 0, что соответствует - 4 0, 0...+ 10 0, 0С)

10

W

0x0 01A


21







Регистры для чтения

Байт

Поле

Регистр

RW

access

Адрес

регистра

0

Уникальный код производителя котла

0

R

0x0020

1





2

bit 0: Состояние горелки (1-вкл, 0 -откл)

bit 1: Первый контур отопления (1-вкл, 0 -откл)

bit 2: ГВС (1-вкл, 0 -откл)

bit 3: Второй контур отопления (1-вкл, 0 -откл) bit 4: Наличие ошибок котла (1-есть, 0 -нет) bit 5: Связь между котлом и адаптером (1-есть, 0 нет).

1

R

0x0021

3

Текущее значение модуляции горелки (0.100%). Если котел не поддерживает этот параметр, значение равно 0xFF.




4

Температура первого контура отопления (0.8 0C, шаг 0,1С). Если котел не поддерживает этот параметр, значение равно 0x7FFF.

2

R

0x0022

5





6

Температура ГВС (0.8 0C, шаг 0,1С). Если котел не поддерживает этот параметр, значение равно 0x7FFF.

3

R

0x0023

7





8

Расход ГВС (л/мин или дл/мин, зависит от модели котла, в десятых долях единицы измерения). Если котел не

4

R

0x0024



поддерживает этот параметр, прочитанное значение равно 0xFF.




9

Давление в контуре отопления (0...5бар, шаг 0,1 бар)




10

Код ошибки, характерный для всех котлов. 0: Необходимо обслуживание 1: Котел заблокирован

2: Низкое давление в отопительном контуре 3: Ошибка розжига 4: Низкое давление воздуха 5: Перегрев теплоносителя в контуре

5

R

0x0025

11

Код ошибки, характерный для данной модели котла.




12

Код самодиагностики котла. Характере для конкретной модели и конкретного производителя.

6

R

0x0026

13





14

Текущая уставка температуры контура отопления (0...80C, шаг 1/256 град. С)

7

R

0x0027

15






Данные регистров второй версии адаптера котла

Регистры для чтения

Адрес

регистра

тип

доступа

MSB

LSB

0x0010

R

bitfields бит 2... 0 - тип адаптера.

- Opentherm

- eBus 010 - Navien

бит 3 - состояние связи с котлом

- нет ответа от котла на

последнюю команду

- есть ответ от котла на

последнюю команду

и8

Код последней перезагрузки адаптера. 0...255 - код

0x0011

R

и8

Аппаратная версия адаптера.

0...255 - номер версии

и8

Программная версия адаптера. 0...255 - номер версии

0x0012

R

и32

Время работы адаптера после перезагрузки 0...4294967295 - время в секундах

0x0013




0x0014

R


u8

Нижний предел уставки теплоносителя. 0...100 - температура уставки в град. С

0x0015

R


u8

Верхний предел уставки теплоносителя 0...100 - температура уставки в град. С


0x0016

R


u8

Нижний предел уставки ГВС

0...100 - температура уставки в град. С

0x0017

R


u8

Верхний предел уставки ГВС

0...100 - температура уставки в град. С

0x0018

R

i16

Текущая температура теплоносителя -100...100 - температура в 0.1 гр. С

0x0019

R

u16

Текущая температура ГВС

0...100 - температура в 0.1 гр. С

0x0 01A

R


u8

Текущее Давление в контуре

0...50 - давление в (0,1бар)

0x001B

R


Текущий расход ГВС

1...255 - расход в (0,1 л/мин)

0x001C

R


Текущая модуляция горелки 0xFF - не определено 0...100 - модуляция в (%)

0x0 01D

R


bitfields бит 0 - текущее состояние горелки

- отключена

- включена

бит 1 - текущее состояние отопления

- отключено

- включено

бит 2 - текущее состояние ГВС

- отключено

- включено

0x0 01E

R

u16

Код ошибки котла (основной). Зависит от марки и модели котла. 0...65535 - код ошибки

0x001F

R

u16

Код ошибки котла (дополнительный). Зависит от марки и модели котла. 0...65535 - код ошибки

0x0020

R


s8

Температура уличного датчика котла (при его наличии). В зависимости от марки и модели котла может не поддерживаться.

-65...+ 10 0 температура в градусах С

0x0021

R

u16

Код производителя котла. Зависит от марки и модели котла. 0...65535 - код производителя

0x0022

R

u16

Код модели котла. Зависит от марки и модели котла. 0...65535 - код модели


0x0023

R



s 8




Флаги ошибок (только для котлов с интерфейсом




OpenTherm)




0

Необходимо обслуживание




1

Котел заблокирован




2

Низкое давление в отопительном контуре




3

Ошибка розжига




4

Низкое давление воздуха




5

Перегрев теплоносителя в контуре


Регистры для записи:

Адрес

регистра

тип

доступа

MSB

LSB

0x0030

W


и8

Тип внешних подключений (будет сохранено в постоянной памяти адаптера)

- адаптер подключен к котлу

- котел подключен к внешнему устройству (панель или перемычка)

0x0031

W

int16

Уставка теплоносителя (будет сохранено в постоянной памяти адаптера). Будет передана котлу при старте адаптера, пока главным устройством не были записаны регистры уставки температуры.

0...1000 - температура уставки в десятых долях градуса С (например, для установки 4 5 С нужно записать число 4 5 0). Во многих котлах необходимо до подключения адаптера необходимо поднять температуру теплоносителя отопления (нажимая "+" на панели котла) для согласования диапазона температуры теплоносителя, в противном случае температура теплоносителя может не достигнуть требуемого значения.

0x0032

W

int16

Уставка теплоносителя в аварийном режиме(будет сохранено в постоянной памяти адаптера). Будет передана котлу в случае отсутствия связи с главным управляющим устройством.

0...1000 - температура уставки в десятых долях град. С (например, для установки 45С нужно записать число 450)

0x0033

W


u8

Нижний предел уставки теплоносителя 0...100 - температура уставки в град. С

Не все котлы поддерживают этот параметр. Как правило, этот предел не должен быть ниже аналогичного предела, установленного в настройках котла.

0x0034

W


u8

Верхний предел уставки теплоносителя 0...100 - температура уставки в град. С

Не все котлы поддерживают этот параметр. Как правило, этот предел не должен быть выше аналогичного предела, установленного в настройках котла.

0x0035

W


u8

Нижний предел уставки ГВС

0...100 - температура уставки в град. С

Не все котлы поддерживают этот параметр. Как правило, этот предел не должен быть ниже аналогичного предела, установленного в настройках котла.


0x0036

W


u8

Верхний предел уставки ГВС

0...100 - температура уставки в град. С

Не все котлы поддерживают этот параметр. Как правило, этот предел не должен быть выше аналогичного предела, установленного в настройках котла.

0x0037

W


u8

Уставка ГВС (EPROM)

0...100 - температура уставки в град. С

Для большинства котлов эта уставка должна находиться ниже предела, установленного в меню самого котла, иначе она может быть проигнорирована котлом. Для некоторых котлов стоит устанавливать этот параметр равным верхнему пределу уставки ГВС.

0x0038

W


u8

Уставка максимальной модуляции горелки (будет сохранено в постоянной памяти адаптера)

0...100 - уровень модуляции в процентах.

Данный параметр поддерживается не всеми котлами. Для электрических трехфазных котлов возможно задать только 3 уровня модуляции (в диапазоне 0...100%).

0x0039

W


bitfields

бит 0 - режим контура отопления (будет сохранено в постоянной памяти адаптера)

- отключен

- включен

бит 1 - режим контура ГВС

- отключен

- включен

бит 2 - ”второй контур", используется только некоторыми котлами с интерфейсом OpenTherm и может отвечать за активацию бойлера косвенного нагрева или встроенной функции ГВС.

- отключен

- включен


Регистры состояния

Адрес

регистра

Тип

доступа

MSB

LSB

0x0040.

0x006F

R

i16

состояние данных в регистре ($addr - 0x30)

-2 - ошибка чтения/записи в котел -1 - регистр не поддерживается

для регистра на чтение означает, что данные из котла прочитаны и валидны. Для регистра на запись означает, что данные успешно приняты котлом.

не инициализирован.

если регистр R: чтение соответствующих данные из котла не приводилось,

если регистр W: адаптеру не было задано значение для записи соответствующего значения в котле


Регистр команд:

Адрес

регистра

Тип

доступа

MSB

LSB

0x0080

W

uint16

команда

- нет команды

- CH water filling (зарезервировано)

- перезагрузка адаптера

- сброс ошибок котла

4..65525 - зарезервировано

При записи любой команды, кроме «нет команды», сразу же меняется состояние регистра «Ответ на команду» - становится 2 - идет обработка команжы

0x0081

R

int16 Ответ на команду -32768..-6 - зарезервировано -5 - ошибка выполнения команды -4 - неподдерживаемая котлом команда

-3 - не поддерживаемый котлом идентификатор устройства -2 - не поддерживается данный адаптером -1 - не получен ответ за отведенное врекмя

- команда выполнена успешно

- не было команды (значение по умолчанию)

- идет обработка команды (обмен данными)

3..32767 - зарезервировано

Если команда после перезагрузки адаптера не давалась, регистр читается как 1 - не было команды.


АДАПТЕР LORA

Что такое адаптер LORA?

LoRa - дополнительная радиосеть системы ectoControl, отличающаяся более дальним радиусом действия.

Адаптер LoRa хранит в себе все данные подключенных радиодатчиков и позволяет системе EctoControl увидеть эти датчики как обычные проводные датчики интерфейса ДОП (RS-485). Таким образом система может видеть до 32 датчика собственной радиосети и еще 32 датчика порта ДОП (под видом которых работают радиодатчики LoRa). Поэтому система видит радиодатчики LoRa только как проводные с портом ДОП и это нисколько не отражается на программах и оповещениях системы.

Как происходит программирование и удаление датчиков?

Программирование датчиков выполняется по одному. Происходит это так:

Система отправляет широковещательный пакет с функцией PROG_READ (0x46), ожидая получить данные датчика на шине. Адаптер LoRa использует этот пакет для активации поиска радиодатчиков и не отвечает системе.

Адаптер LoRa ожидает программирования одного радиодатчика в течение 60с. Если датчик был запрограммирован, адаптер запоминает его данные и ждет повторного запроса от системы.

Система повторно отправляет широковещательный пакет с функцией PROG_READ (0x46), при этом адаптер, храня данные ранее запрограммированного радиодатчика, ответит функцией PROG_READ (0x46) с адреса 0x7F (с этого адреса будут отвечать только вновь добавленные датчики). Если новые радиодатчики не были запрограммированы, адаптер не ответит системе.

Если адаптер ответил данными нового датчика, система обязана сменить адрес датчику, так как он изначально лежит вне допустимого диапазона (0x00...0x1F). Для этого она отправляет адаптеру пакет с функцией PROG_WRITE (0x47) на адрес 0x7F с указанием нового адреса датчика в диапазоне 0x00...0x1F. Новый адрес выбирается исходя из уже имеющихся в памяти системы датчиков. Адаптер подтверждает, что новый датчик заменил свой адрес на заданный пакетом с функцией PROG_WRITE (0x47), высланным с нового адреса.

Система обязана запомнить данные датчика с новым адресом и периодически опрашивать его, равно как и опрашивать ранее запрограммированные датчики функцией Read input registers (0x03).

Если нужно запрограммировать более одного радиодатчика, п.1 надо повторить столько раз, сколько датчиков необходимо добавить (до 32 шт).

Удаление радиодатчика LoRa из адаптера происходит следующим образом.

Адаптер хранит в себе данные радиодатчиков, и, если в него запрограммированы все 32 датчика и каждый из них периодически опрашивается системой, запрограммировать в адаптер новый датчик будет невозможно. Однако система может перестать опрашивать один или несколько датчиков, и, если адаптер не увидит запроса данных какого-либо датчика за период более 150с, он будет считать, что система удалила у себя этот датчик и позволит запрограммировать на его место новый.

Как происходит эмуляция проводных датчиков адаптером LoRa?

Если радиодатчик LoRa не на связи, адаптер перестает отвечать на запросы от системы по адресу «пропавшего» датчика через 150с после его ухода со связи. Отсутствующий ответ на запрос система интерпретирует как признак «нет связи» с указанным датчиком.

Датчик температуры LoRa при неисправности сенсора и при первом включении может в качестве значения температуры прислать код 0x7E7E. Система может интерпретировать это значение как отсутствие связи с датчиком или его частичное повреждение.


ПРИМЕРЫ ПАКЕТОВ ДАННЫХ

Для того, чтобы произвести обмен данными с устройствами, достаточно установить на ПК утилиту Modbus Poll: https://www.modbustools.com/modbus poll.html, подключить к ПК адаптер COM-RS485 (или USB-RS485), выполнить настройки соединения с адаптером, а затем произвести чтение или запись требуемых регистров устройства.

Порядок действий таков:

1. Откройте окно настроек соединения (Connection -> Connect), выберите последовательный порт, к которому подключен адаптер RS-485. Убедитесь, что настройки порта соответствуют скорости 19200 бит/с, 8 бит данных, без контроля четности, 1 стоп-бит, а режим обмена данными - «RTU».


Откройте окно отправки произвольных данных (Functions -> Test Center), введите данные для отправки устройству: адрес, код функции, требуемые данные, контрольную сумму. При активации параметров «Add check» и «CRC» контрольную сумму вводить не нужно, программа рассчитает ее самостоятельно. Нажмите «Send» для отправки данных и наблюдайте ответ устройства. Таким образом можно настроить адрес устройства, использовав функцию 0x47.


Все данные примеров ниже представлены в шестнадцатеричном виде.

Программирование устройства с адресом 01 h нового адреса 05h. Запрос от мастера - чтение имеющегося адреса (необязательный запрос):

00h

46h

80h

42h

адрес

функция

CRC старш.

CRC младш.


Ответ от устройства:

00h

46h

01h

82

60

адрес

функция

Адрес устр-ва

CRC старш.

CRC младш.

прос от мастера -

запись нового адреса в устройство:

01h

47h

05h

D3

F3

адрес

функция

Адрес устр-ва

CRC старш.

CRC младш.


Ответ от устройства:

05h

47h

05h

92

32

адрес

функция

Адрес устр-ва

CRC старш.

CRC младш.


Чтение типа и адреса ведется одним запросом.

Чтение типа и ID устройства с адресом 01h: Запрос от мастера:

01h

03h

00h

00h

00h

04h

44h

09h

Адрес

функция

Адрес рег .

Адрес рег. мл.

Кол-во. рег.

Кол- во .

CRC младш.

CRC

старш.


Ответ от устройства:

01h

03h

08h

00h

A7h

E1h

A4h

00h

01h

22h

01h

ADh

D5h

адрес

функ

0о„

RSVD

ID [0]

D [ 1 ]

D [2 ]

RSVD

Адресс

устр-

Тип

устр-

каналов

CRC младш.

CRC старш.


Чтение данных датчика температуры (влажности) с адресом 07h: Запрос от мастера:

07h

04h

00h

20h

00h

01h

30H

66H

адрес

функция

Адрес рег.

Адрес рег.

Кол-во. рег.

Ког”в°.

CRC младш.

CRC старш.


Ответ от устройства:

07h

04h

02h

01h

30h

30h

B4h

адрес

функция

Кол-во байт

Темп. ст.

Темп. мл.

CRC младш.

CRC старш.


Полученные данные температуры (130h) в десятичном виде выглядит как 304, т.е. 30,4С для датчика влажности и 30,4% для датчика влажности.Включение второго канала и выключение остальных реле с адресом 18h Запрос от мастера:

18h

10h

00h

10h

00h

01h

02h

02h

00h

02h

30h

адрес

функция

Адрес

Адрес рег .

Кол-во.

Кол-во.

Кол-во

Рег ст.

Рег мл.

CRC младш.

CRC старш.



рег. ст.

мл.

рег. ст.

per. мл.

баит







Ответ от устройства

18h

10h

00h

10h

00h

01h

02h

05h

адрес

функция

Адрес рег. ст.

Адрес рег. мл.

Кол-во. рег.

Кол-во. рег.

CRC младш.

CRC старш.



В регистр с адресом 0 пишется значение 0200h. Старшая часть регистра отражает значение первых 8 выходов. Младшая — выходов с 9 по 16.

Включение второго канала блока реле на 100 секунд


Запрос от мастера:

18h

10h

00h

21h

00h

01h

02h

80h

C8h

67h

27h

адрес

функция

Адрес рег .

Адрес рег .

I™.

Ког:в"”.

Койтво


Рег мл.

CRC младш.

CRC старш.




Ответ от устройства

18h

10h

00h

21h

00h

01h

53h

CAh

адрес

функция

Адрес рег .

Адрес рег.

Кого;.

мо™.

CRC младш.

CRC старш.



В регистр с адресом 0 пишется значение 80С81г Старший бит числа (80h) — включение реле. С8h = 200 - время включения, равное 100 С (в интервалах по 0,5с).

















Адаптер котла

OpenTherm / eBus / Navien

Инструкция по эксплуатации

г

ОГЛАВЛЕНИЕ

ОГЛАВЛЕНИЕ 1

ОБЩАЯ ИНФОРМАЦИЯ 2

Что умеет адаптер? 2

Внешний вид 2

Технические характеристики и комплектация 3

ПОДКЛЮЧЕНИЕ И НАСТРОЙКА 4

Подключение к котлу и системе 4

Настройка адаптера 7

Настройка программы отопления 11

Описание режимов работы программы 15

Ограничения и предупреждения при сбросе ошибок 19

ПОИСК И УСТРАНЕНИЕ ПРОБЛЕМ 20

СПИСОК СОВМЕСТИМЫХ МОДЕЛЕЙ КОТЛОВ 22


ОБЩАЯ [ИНФОРМАЦИЯ

Что умеет адаптер?

Поздравляем с приобретением адаптера OpenTherm/eBUS/Navien! Теперь Ваш отопительный котел станет умным, а жизнь - теплее! Скоро вы сможете:

Наблюдать состояние котла: поддерживаемая температура в помещении или температура теплоносителя, состояние горелки, температура ГВС;

настраивать пределы допустимых температур;

отапливать помещения по датчику уличной и комнатной температуры;

видеть ошибки котла и сбрасывать их удаленно (сброс возможен только для OpenTherm и Navien, обязательно ознакомьтесь с предупреждениями и ограничениями при сбросе ошибок в п.2.5).

Внешний вид














Кабель для подключения к котлу.

Разъем для подключения к котлу. Полярность значения не имеет.

Кабель для подключения к системе.

Корпус адаптера.

г



Индикатор режима работы адаптера:

горит - адаптер подключен к системе, нет связи с котлом;

мигает с равными интервалами - нет связи с системой;

горит с кратковременными погасаниями - связь с системой и котлом установлена.

Разъем для подключения в порт ДОП системы.

Адаптеры Navien поставляются с двумя кабелями цифровой шины: один из них подключается непосредственно к котлу вместо штатной панели, а второй может быть подключен к штатной панели управления котла. Через ЛК можно управлять подключением к котлу одного из двух устройств: адаптера или штатной панели управления.

Технические характеристики и комплектация


НАИМЕНОВАНИЕ

ЗНАЧЕНИЕ


Протокол обмена с котлом

Либо OpenTherm, либо eBus, либо Navien


Макс. количество адаптеров, подключаемых к одной системе

10


Длина кабеля к системе

2м (можно удлинить до 500м)


Длина кабеля к котлу и панели

10м


Тип систем, с которыми работает адаптер

EctoControl v3.3, 4.0

Поддержка в Личном кабинете

Есть


ЧТО ВХОДИТ В КОМПЛЕКТ?

Адаптер с кабелями для подключения к системе и котлу 1 шт

Инструкция по эксплуатации 1 шт

Как правило, длины кабелей из комплекта адаптера бывает достаточно. Если предполагаемое расстояние от системы до котла велико, Вы можете удлинить его до 20м любым изолированным двужильным кабелем сечением жилы не менее

5 кв.мм. Помните, что бесплатный гарантийный ремонт поврежденного при монтаже оборудования не производится.

Работа с адаптером посредством SMS-команд ограничено из-за большого количества настроек котла. Убедитесь, что ваша система имеет выход в интернет и она доступна в Личном кабинете. Полноценная работа адаптера возможна только в нем.ПОДКЛЮЧЕНИЕ И НАСТРОЙКА

Подключение к котлу и системе

В зависимости от того, какого типа адаптер вы приобрели, подключить его котлу можно по одной из трех типов цифровых интерфейсов: OpenTherm, eBus или Navien. Все интерфейсы похожи: это двухпроводная шина данных, полярность ее подключения к котлу роли не играет. Большинство современных котлов оснащено цифровыми интерфейсами, однако обязательно уточните, имеет ли именно ваш котел один из указанных интерфейсов. Для некоторых котлов прежних лет выпуска можно заменить управляющую электронную плату котла, чтобы получить цифровой интерфейс, если изначально он не предусмотрен производителем. Список котлов, с которыми работает адаптер, приведен в конце данной инструкции.

КАК ПОДКЛЮЧИТЬ АДАПТЕР К СИСТЕМЕ ECTOCONTROL?

Отключите от порта ДОП системы все оборудование. Подключите адаптер в порт ДОП и нажмите кнопку УСТ на ней. 3 звуковых сигнала известят об успешном программировании адаптера. Теперь

можно подключать к порту ДОП прочее оборудование, если оно есть, а сам адаптер подключить через разветвитель (при необходимости).

Убедиться в успешном подключении можно, отправив системе SMS- команду отчета #ext или в ЛК.

Откройте приложение ectoControl. В нижнем меню нажмите «Оборудование». Убедитесь, что в списке оборудования появился

запрограммированный ранее адаптер котла. Для перехода к настройкам нажмите на эту строку.

Оборудование

- £ Т-Дом

й Й в О = ©

Главная Оборудован! Программы Камеры Еще Admin


г

КАК ПОДКЛЮЧИТЬ АДАПТЕР К КОТЛУ?

Подключение адаптера к котлу несложное, но сопряжено с частичной разборкой котла и получением доступа к его электронной начинке. Доверьте эти работы специалисту, если уровень ваших знаний и опыта недостаточен.

Перед подключением адаптера к котлу обязательно отключите электропитание котла! Высокое напряжение внутри котла опасно для жизни!

Котлы с интерфейсами OpenTherm и eBus требуют подключения кабеля адаптера к специальному разъему платы электроники котла или клеммной колодке блока электроники. Перед монтажом обязательно изучите инструкцию на котел для поиска нужной точки подключения. Также вы можете обратиться в службу технической поддержки Эктострой для получения схемы подключения адаптера к вашему котлу.

Подключите котлу двужильный кабель адаптера. Адаптер содержит гальваническую развязку цифровой шины котла. Это значит, что можно не бояться повреждения котла, адаптера или системы из-за различных способов электропитания оборудования. Тем не менее всегда отключайте питание адаптера (системы) и котла при проведении монтажных работ.

Многие котлы кроме цифровой шины содержат разъем комнатного термостата, который может включать или отключать нагрев замыканием или размыканием контактов разъема. Учтите это при присоединении адаптера: если котел содержит разъем термостата, для корректной работы котла с адаптером в нем должна либо находиться, либо отсутствовать перемычка (как правило, в схемах подключения необходимость такой перемычке оговаривается).

Котлы Navien подключаются к адаптеру вместо штатной панели управления. Однако к адаптеру можно подключить и штатную панель тоже: в ЛК параметр «Байпас» определит, что в данный момент подключено к котлу.

Кабель «Котел» адаптера Navien с разъемом «А» подключайте к кабелю котла вместо штатной панели управления. Саму же штатную панель, после отключения от котла, следует подключить к кабелю «Б» адаптера.



Если все подключения произведены успешно, система ectoControl и котел включены, индикатор адаптера будет гореть с короткими погасаниями: связь с системой и котлом успешно установлена.

КАК РАБОТАЕТ ОДНОВРЕМЕННОЕ ПОДКЛЮЧЕНИЕ АДАПТЕРА И К КОТЛУ, И К ПАНЕЛИ УПРАВЛЕНИЯ?

Адаптеры Navien оснащаются двумя кабелями: «Котел» и «Панель». Первый подключается непосредственно к цифровой шине котла взамен имеющейся панели управления, без него управление котлом с помощью адаптера будет невозможным. Кабель «Панель» можно подключить к штатной панели котла, которая осталось отключенной от котла. Хотя одновременная работа адаптера и панели невозможна, существует возможность переключать котел либо на работу с адаптером, либо со штатной панелью. Управляет этим переключением кнопка «Байпас», расположенная на странице настроек адаптера. На рисунке показан принцип действия этой кнопки.


Адаптер котла




По умолчанию режим «Байпас» отключен, котел подключен к схеме адаптера, а внешняя панель не подключена ни к чему. Адаптер может управлять котлом по цифровой шине.

Если режим «Байпас» включен, отопительный котел будет полностью отключен от цепей адаптера и подключен только к кабелю цифровой шины панели котла. Котел будет работать под управлением панели, а адаптер в Личном кабинете поменяет свой статус на значение «Нет котла».

г

Если адаптер отключить от системы ectoControl, кабель котла внутри адаптера сразу же будет соединен с кабелем внешней панели, а адаптер никак не будет вмешиваться в работу котла и панели.

Настройка адаптера

Адаптер умеет передавать котлу ряд команд и получать от котла состояние его основных элементов. Например, позволяет установить температуру теплоносителя и ГВС, полностью отключить или включить контур отопления или ГВС. При этом котел будет плавно менять размер пламени (количество подключаемых ТЭНов - для электрокотла), периодически включать и отключать нагрев. Если адаптер отключить от котла, котел начнет работу согласно настройкам, которые были сделаны на котле вручную ранее (многие котлы выдают на своем экране ошибку внешней панели при отключении адаптера, однако затем продолжают работать самостоятельно).

В зависимости от модели и марки котла адаптер получает из него значения температуры теплоносителя и ГВС, давления в контуре, расхода ГВС, признаки работы котла на отопление или на ГВС, признак активной горелки (включенного ТЭНа). Адаптер получит от котла код ошибки, если дальнейшая работа котла невозможна из-за критической неисправности. Если какие-либо из указанных параметров данный котел не поддерживает, их значения в ЛК отображаться не будут. Для котлов с интерфейсами OpenTherm и Navien возможен удаленный сброс ошибок.

Сброс ошибок котла без предварительного устранения их причины крайне опасны! Неисправность газового оборудования может привести к возгоранию, взрыву, потерей здоровья и даже жизни!

Регулированием температуры в зависимости от датчиков температуры производит программа отопления в системе ectoControl, если в качестве управляющего котлом устройства задать не реле, а адаптер котла. Сам по себе подключенный к системе адаптер никаких регулирующих функций не выполняет и способен только отображать состояние котла. Не забудьте добавить адаптер в программу отопления!

КАК НАСТРОИТЬ ОСНОВНЫЕ ПАРАМЕТРЫ АДАПТЕРА?

Настройка адаптера достаточно проста. Включите отопительный контур, установите пределы температуры отопительного контура, если котел умеет приготавливать ГВС, включите контур ГВС и задайте желаемую температуру ГВС. При необходимости настройте прочие параметры, но учтите, что настройки поддерживаемой температура при аварии датчика и номер кривой ПЗА актуальны только для программы отопления, в которую добавлен адаптер.

Важно! Большинство котлов за максимально-возможную температуру теплоносителя и ГВС принимают то значение температуры, которое задано


непосредственно органами управления самого котла. Адаптер не сможет поднять эту температуру выше ранее записанных в котел значений! Некоторые котлы могут отключить нагрев, если адаптер попробует установить температуру выше заданной на котле. Настоятельно рекомендуется перед началом работы с адаптером установить эти параметры на котле на максимально приемлемый для вас уровень, эти же параметры задайте и в настройках контура отопления адаптера.

Если котел умеет приготавливать бытовую горячую воду, неважно, сам или с использованием бойлера косвенного нагрева, адаптер сможет задать требуемую температуру ГВС. Однако помните, что особенности поддержания заданной температуры ГВС зависят от конструкции котла, бойлера и управляющих элементов (насос для бойлера, трехходовой кран котла и т.д.). Если указанная вами температура ГВС не обеспечивается котлом, попробуйте установить верхний порог регулирования ГВС в адаптере равным требуемой температуре.

К. Назад Адаптер Proterm 1

1.0 27.0

Давление Темп. ГВС Бар “С

ш mi 1

0.0

Расход ГВС — л/мин *

Управление

Байпас

4

Отопление

5 О

Уставка теплоносителя

6

Глобальные

Модель котла 7

BAXI AMPERA >

Журнал 8

С

В виджеты 9

с

Доступ 10

>

Модуляции горелки


Максимальная модуляция гopeл^ 11 69% >

Отопление


Доп. функции ГВС

(12 О

Температура при аварии датчика 13 59° >


Период

Теплоноситель 48.0

Расход ГВС 3.0 ■ Горелка




Нажмите, чтобы изменить имя адаптера.

Общее состояние адаптера и котла.

Подробные данные работы адаптера и котла.

Если активно, адаптер отключится от цифровой шины котла и подключит ее к дополнительному своему выходу «Панель», к которому можно подключать дополнительную панель управления котлом. В это



же состояние адаптер переходит и при отключении от системы ectoControl.

Если активно, котел будет включен на отопление и сможет работать на нагрев теплоносителя. Если адаптер добавлен в программу отопления, этим пунктом будет управлять сама программа и он будет недоступен для ручного изменения.

Температура теплоносителя, которую будет поддерживать адаптер в случае, если он не добавлен ни в одну программу отопления.

Выберите марку и модель котла для правильной расшифровки ошибок. На работу котла эта настройка не влияет.

Если активно, данные, полученные адаптером от котла, будут записываться в журнал.

Если активно, виджет адаптера будет отображен на главной странице.

Нажмите, чтобы настроить передать доступ к этому адаптеру другому пользователю ЛК либо посмотреть, кто является владельцем этого оборудования.

Выберите максимально возможную степень подачи топлива в горелку котла (для электрических котлов - максимальное количество включаемых нагревательных элементов, условно в процентах). Поддерживается не для всех котлов.

Если активно, то для котлов с шиной OpenTherm могут быть доступны дополнительные функции управления ГВС (либо включение ГВС в целом).

Выберите температуру теплоносителя, которую постоянно будет поддерживать котел, если температурный датчик программы отопления, по которому происходит регулирование температуры, отключен или ушел со связи.

Выберите диапазон температур теплоносителя, которые могут передаваться адаптером котлу в процессе своей работы.

Выберите допустимый диапазон давления теплоносителя в контуре котла. Если давление выйдет за указанные пределы, будет выполнено оповещение об этой ситуации. Если котел не поддерживает измерение давления, данная настройка неактуальна.

Номер кривой погодозависимой автоматики (ПЗА), на основании которой вычисляется требуемая температура теплоносителя в контуре. Эта температура зависит от показаний датчика уличной температуры программы отопления, а каждая из кривых описывает характеристики отапливаемого помещения и всей системы отопления.

Если активно, котлу будет разрешено работать в режиме подогрева горячей воды.

Уставка температуры ГВС. Актуально при включенном режиме подогрева горячей воды. Если котел подогревает ГВС до иной, нежели указанной, температуры, попробуйте изменить верхнюю уставку пределов ГВС (пункт находится ниже).


г

Выберите пределы регулировки температуры ГВС котлом. Если котел не обеспечивает поддержание нужной температуры ГВС, попробуйте установить верхний предел, равный требуемой температуре поддержания.



Выбор периода отображения графика работы котла.

Нажмите, чтобы просмотреть журнал работы адаптера.

Далеко не все котлы поддерживают полный перечень настроек и параметров, присутствующих в ЛК. В котле может отсутствовать электронный датчик давления, датчик расхода ГВС, узел приготовления горячей воды. В этом случае соответствующие цифры отображаться не будут, а соответствующие настройки не дадут результата. Данное поведение адаптера не считается его дефектом. Обязательно уточняете перед приобретением адаптера и котла перечень параметров, поддерживаемых котлом по цифровой шине.

Настройка программы отопления

Адаптер сможет начать регулировать температуру только после добавления его в настроенную программу отопления. После создания программы в качестве элемента управления отопления нужно выбрать адаптер котла, а затем произвести необходимые настройки. Подробное описание создания программы описано в инструкции к системе, пункт 4.4.


i5 Ш 1111 7 6

Сброс ошибок

Сброс ошибок котла

Ручной режим насоса

Доступ

23.0

13

Настройки

Управление отоплением

Адаптер котла 14

Режим работы адаптера

ПЗА с 2мя дат' 15

Номер кривой ПЗА

кривая 16

Датчик температуры

Т-Дом 17

Датчик температуры на улице 18

Гистерезис

0.1" 19

Управление насосом

Выбрать 20

Выбег насоса

300 сек 21




Текущее состояние программы отопления.

Текущая температура в помещении или температура в контуре, если программа находится в аварийном режиме или в режиме ПЗА с уличным датчиком.

Признак работы котла на нагрев. Если иконка серая - нагрев не производится.

Для режимов работы с термодатчиком помещения - требуемая температура поддержания. Для работы в режиме ПЗА с уличным датчиком или в аварийном режиме - значение температуры теплоносителя, которое передается в котел, котел сам будет пытаться поддерживать эту температуру в контуре.

Иконка «нагрев», повторяющая соответствующий значок на панели самого котла. Активная иконка говорит о том, что горелка (ТЭНы) котла включены.

Иконка «отопление», повторяющая соответствующий значок на панели самого котла. Активная иконка говорит о том, что котел работает на приготовление отопления, неактивная - о приготовлении горячей воды.

Иконка «ГВС», повторяющая соответствующий значок на панели самого котла. Активная иконка говорит о том, что котел работает в том числе и на приготовление ГВС (если котел поддерживает такую функцию).

Если котел остановился по ошибке, для ряда котлов с интерфейсами OpenTherm и Navien есть возможность сбросить ошибки котла.

Если активно, устройство управления насосом будет находиться в ручном режиме и не будет управляться программой.

Если активно, виджет данной программы будет присутствовать на главном экране в разделе «Виджеты».

Нажмите, чтобы настроить доступ к этой программе другим пользователям ЛК или посмотреть, кто из них дал вам доступ к этой программе.

Переключение режимов «Эконом», «Стандарт», «Комфорт» (определяющих требуемую температуру в помещении) либо режим «Расписание» (включает вышеуказанные режимы согласно недельному расписанию).

Если необходимо установить температуру поддержания, отличную от уставок режимов «Эконом», «Стандарт» и «Комфорт», измените значение в этом поле.

Выберите устройство управления котлом (адаптер котла, подключенный к данной системе ectoControl).

Выбор режимов работы программы.

Термостат - поддержание температуры в помещении по датчику воздуха. Котлу будут передаваться различные уставки теплоносителя в зависимости от того, насколько текущая температура близка к требуемой (алгоритм ПИД-регулятора).

Термостат, релейный режим - то же, что и обычный термостат, но котлу передаются только максимальная уставка теплоносителя, если температура ниже требуемой, если выше требуемой - котел отключает нагрев.

ПЗА - производится поддержание температуры не в помещении, а в отопительном контуре. Текущая температура контура передается адаптером котлу в зависимости от температуры улицы: чем ниже температура, тем выше температура теплоносителя. Семейство графиков преобразования уличной температуры в температуру теплоносителями называются кривыми ПЗА, достаточно выбрать любую кривую из 16.

ПЗА с 2 датчиками - симбиоз режимов «термостат» и «ПЗА». По датчику температуры помещения происходит регулировка температуры в нем, однако текущая уставка теплоносителя котла, вычисленная по ПИД-алгоритму, ограничивается сверху кривой ПЗА и текущей уличной температурой. Таким образом, кривая ПЗА ограничивает максимальное количества тепла, которым котел может обогреть помещение до заданной температуры воздуха.


ПЗА с 2 датчиками, релейный режим аналогичен режиму «ПЗА с 2 датчиками», однако, как и в режиме «термостат в релейном режиме» в котел передаются только верхняя уставка теплоносителя либо котел отключает нагрев, а алгоритм ПИД-регулятора не используется. Выберите ту кривую ПЗА, которая наиболее точно учитывает особенности отапливаемого помещения или здания. Эта кривая используется только в трех режимах работы программы: «ПЗА», «ПЗА с 2 датчиками», «ПЗА с 2 датчиками, релейный режим».

Выберите датчик температуры помещения. Используется во всех режимах работы, кроме «ПЗА с уличным датчиком».

Выберите датчик температуры улицы. Используется во всех режимах с ПЗА.

Гистерезис - отклонение текущей температуры от требуемой в ту или иную сторону. Это значение будет использоваться в релейных режимах работы программы. Если текущая температура упала ниже требуемой на величину гистерезиса, будет включен максимальный нагрев (в котел будет передана верхняя уставка теплоносителя).

Если текущая тем пература выросла выше

требуемой на величину гистерезиса, будет включен минимальный нагрев (в котел будет передана нижняя уставка теплоносителя, в зависимости от настроек котла и самой нижней уставки котел может даже отключиться).

Выберите устройство управления дополнительным, не котловым циркуляционным насосом (подключается к одному из реле системы). Насос будет включаться одновременно с включением горелки котла и отключаться сам спустя заданное время.

Выберите время, на которое будет включаться дополнительное реле насоса после выключения горелки (если это реле настроено в программе).





















ЧТО ТАКОЕ ГИСТЕРЕЗИС И В КАКИХ СЛУЧАЯХ ОН ИСПОЛЬЗУЕТСЯ?

В данном случае гистерезис - это значение отклонения

текущей температуры воздуха в помещении от требуемой, выражается в градусах Цельсия. Отклонение может быть как в верхнюю сторону (перегрев), так и в нижнюю сторону (недогрев). Настраиваемое значение гистерезиса указывает ширину зоны недогрева и

перегрева при работе программы в релейных режимах. р|Г |jl

Релейный режим попеременно меняет температуру См°три на YouTube воздуха, то уводя ее в перегрев, то в недогрев, но не более, чем на величину гистерезиса. Таким образом можно регулировать длительность цикла включения горелки котла: чем больше значения гистерезиса, тем реже котел будет включаться на нагрев, но тем больше будут колебания температуры воздуха. Рекомендуем устанавливать гистерезис в значение 1-2 градуса. Например, при значении гистерезиса в 2 градуса С и уставке температуры в 20С реальная температура будет изменяться от 18С до 22С (20 плюс-минус 2). Установка гистерезиса в значения, ниже 0,5С могут привести к тактованию котла: от будет включаться и отключаться слишком часто, но при этом температура в помещении будет выдержана максимально точно.

КАК РАБОТАЕТ РЕЖИМ «ТЕРМОСТАТ»?

В этом режиме котел регулирует температуру в своем контуре так, чтобы температура воздуха в помещении была равна заданной с максимальной точностью. Используется так называемый ПИД-алгоритм: адаптер передает в каждый момент времени котлу ту уставку теплоносителя, которую он рассчитал исходя из текущей температуры теплоносителя, текущей температуры помещения, разницы между текущей и требуемой температурой. Иными словами, если программа считает, что недогрев слишком велик, она увеличит уставку теплоносителя котла на максимум, чтобы быстрее прогреть помещение. По мере приближения температуры воздуха к заданной уставка теплоносителя будет снижаться, чтобы не вызвать перегрева и связанного с этим лишнего расхода топлива котла. В таком режиме работы котел может выдерживать точность уставки менее 1С, однако следует учесть, что при работе отопления в межсезонье мощности самого котла может быть настолько много, что это может приводить к тактованиям (частым включениям и отключениям котла, когда ПИД- алгоритм пытается нагреть теплоноситель, а он нагревается очень быстро, так как теплопотери дома в межсезонье невелики, а мощность котла осталась прежней, рассчитанной на суровые морозы). В таких случаях рекомендуется


г

снизить мощность котла с панели его настроек или выбрать релейных режим работы программы.

Также на диапазон уставок теплоносителя, передаваемых ПИД-регулятором программы котлу, действуют ограничения нижней и верхней уставки теплоносителя (их можно изменить в настройках адаптера). Помните, что адаптер не сможет выставить температуру теплоносителя котла выше той, которая задана настройками самого котла: перед запуском программ убедитесь, что верхняя граница теплоносителя самого котла не конфликтует с настройками программы.

Обратите внимание, что все котлы имеют минимальной предел регулировки температуры теплоносителя, как правило, это

А

значение порядка 30С. Котлы не смогут нагреть теплоноситель ниже этой температуры, а все попытки адаптера установить значения, ниже этого, приведут к тому, что котел будет стараться поддерживать свое минимальное значение температуры теплоносителя. Учтите эти особенности при выборе режиме работы программы отопления в межсезонье.

КАК РАБОТАЕТ РЕЖИМ «ТЕРМОСТАТ. РЕЛЕЙНЫЙ РЕЖИМ»?

Релейный режим также поддерживает температуру воздуха в помещении, но без использования ПИД-регулятора. Если температура воздуха выше уставки на величину гистерезиса, программа отключит отопление, если температура упадёт ниже уставки на величину гистерезиса, котел будет греть теплоноситель по максимальной его уставке (так можно избежать тактования котла в межсезонье). Не забудьте проверить максимальную уставку теплоносителя самого котла, она не должна быть ниже верхней уставки адаптера.

КАК РАБОТАЕТ РЕЖИМ «ПЗА С УЛИЧНЫМ ДАТЧИКОМ»?

В этом режиме вместо датчика температуры в помещении используется датчик температуру улицы. Помещение нагревается до некой условной температуры, заданной кривой ПЗА. В данном режиме задача адаптера - поддерживать в контуре котла ту температуру, которая указана в кривой для данной уличной температуры. Таким образом, температура теплоносителя будет «повторять» изменения уличной температуры: похолодало - температура в контуре увеличится, потеплело - уменьшится. Останется лишь подобрать номер кривой в зависимости от особенностей здания и его системы отопления. Кривые можно менять прямо в процессе работы программы.

Выбор кривой ПЗА доступен в настройках программы отопления, в которую добавлен адаптер котла и выбран один из следующих режимов работы



Кривая ПЗА


°с



Номер кривой ПЗА 2



Семейство кривых, преобразующих значение уличной температуры в температуру в контуре. Чем выше номер кривой, тем более высокая температура будет поддерживаться в контуре.

2 Выберите одну из 16 кривых ПЗА. Все кривые сходятся 20С.

КАК РАБОТАЕТ РЕЖИМ «ПЗА С 2 ДАТЧИКАМИ»?

Этот режим представляет собой комбинацию режимов «Термостат» и «ПЗА с уличным датчиком» По своей сути он работает как режим «Термостат»: ПИД- регулятор рассчитывает значения температуры теплоносителя и передает их котлу. Однако непосредственно перед передачей уставок котлу программа может ограничить их значение исходя из показаний уличной температуры и выбранной кривой ПЗА: если согласно кривой текущая температура контура должна быть ниже, чем вычисленная ПИД-регулятором, в котел будет передана уставка, вычисленная по кривой ПЗА. Таким образом выбранная кривая ПЗА ограничивает максимальную температуру в помещении: если программа намерена поддержать заданную температуру в помещении, температура улицы может скорректировать температуру в помещении в сторону уменьшения, то есть кривая ПЗА ограничивает возможность котла нагреть помещение, даже если того требует уставка.


г

КАК РАБОТАЕТ РЕЖИМ «ПЗА С 2 ДАТЧИКАМИ. РЕЛЕЙНЫЙ РЕЖИМ»?

Данный режим аналогичен режиму «ПЗА с 2 датчиками», только вместо ПИД- регулятора используется алгоритм режима «Термостат в релейном режиме», включающий отопление на максимум либо отключающий отопление, согласно значению гистерезиса и текущей температуре воздуха. Используйте этот режим в межсезонье или тогда, когда тактования котла в режиме ПИД-регулятора (термостата) нежелательны.

ЧТО ТАКОЕ АВАРИЙНЫЙ РЕЖИМ И ДЛЯ ЧЕГО ОН НУЖЕН?

Если указанные в программе отопления датчики температуры ушли со связи (были отключены или повреждены), или просто не настроены - программа перейдет в аварийный режим работы: регулировка температуры осуществляться не будет, однако в котел будет передана единая уставка температуры контура аварийного режима (задается в настройках адаптера). Если датчики снова выйдут на связь, работа программы продолжится в штатном режиме.

Ограничения и предупреждения при сбросе ошибок

Если котел остановится из-за критической ошибки, например, при невозможности разжечь топливо, при плохом удалении продуктов сгорания, при падении давлении в системе отопления и по ряду других причин, в ЛК появится код возникшей ошибки и ее описание. Для котлов с интерфейсами OpenTherm и Navien в настройках адаптера появится кнопка сброса ошибок. При ее нажатии котлу будет отправлена команда стереть все ошибки. Однако это не решит проблему с неисправностями самого котла.

Всегда находитесь рядом с котлом при сбросе его ошибок. Выполняйте сброс лишь в том случае, когда все проблемы с

А

котлом обнаружены и устранены. Многократные попытки перезапустить котел могут привести не только к поломке котла, но и к накоплению бытового газа в помещении, риску повреждения имущества, потери здоровья и даже жизни! Никогда не пренебрегайте правилами обслуживания отопительного оборудования!

Некоторые модели котлов с интерфейсами OpenTherm и Navien могут не поддерживать сброс ошибок. Если для вас эта функция критична, проконсультируйтесь с поставщиком вашего отопительного оборудования на предмет доступности этой функции.

О. ПОИСК И УСТРАНЕНИЕ ПРОБЛЕМ

АДАПТЕР НЕ ПРОГРАММИРУЕТСЯ В СИСТЕМУ. ИНДИКАТОР МИГАЕТ РАВНОМЕРНО.

Проверьте, есть ли свободное место в памяти системы для устройств ДОР. Могут быть запрограммированы не более 32 устройств, включая и адаптер.

АДАПТЕР ЗАПРОГРАММИРОВАН В СИСТЕМУ, ДОСТУПЕН В ЛК. ИНДИКАТОР ГОРИТ ПОСТОЯННО, В СВОЙСТВАХ АДАПТЕРА УКАЗАНО «НЕТ КОТЛА».

Убедитесь, что питание котла включено, двужильный кабель от адаптера подключен правильно.

Попробуйте отключить адаптер от котла и подключить снова.

Проверьте целостность кабеля.

Проконсультируйтесь с сервисным центром производителя котла в Вашем регионе о возможности работы котла по цифровому интерфейсу. Имейте в виду, что для ряда котлов необходимо выполнить несложные настройки самого котла перед подключением адаптера.

Проверьте свою схему подключения адаптера к котлу. Рекомендуемую схему и прочие особенности настройки котла вы можете найти на сайте Ectostroy.ru в разделе «Техподдержка».

НА ГРАФИКАХ НЕ ОТОБРАЖАЮТСЯ ДАВЛЕНИЕ ТЕПЛОНОСИТЕЛЯ, РАСХОД ГВС И НЕКОТОРЫЕ ДРУГИЕ ПАРАМЕТРЫ. ПОЧЕМУ?

Производители котлов сами решают, какие параметры из списка, определенном в спецификациях OpenTherm и eBus, поддерживать в данной модели, а какие нет. Котлы Navien также могут поддерживать не все возможные параметры. Если Вам только предстоит выбор котла, уточните в сервисном центре, какие именно параметры поддерживаются в интересующей вас модели. Параметры температуры теплоносителя, ГВС (для двухконтурных котлов), состояние горелки и ошибки котла присутствуют практически во всех котлах.

КОТЕЛ РАБОТАЕТ, НО НЕ ДОГРЕВАЕТ ДО НУЖОЙ ТЕМПЕРАТУРЫ ПРИ ЛЮБЫХ НАСТРОЙКАХ ПРОГРАММЫ И АДАПТЕРА. ПОЧЕМУ?

Большинство котлов сконструировано так, чтобы не давать возможности внешним устройствам устанавливать температуру теплоносителя выше той, которая настроена органами управления самого котла. При этом все попытки адаптера прогреть помещение могут не увенчаться успехом. Для решения проблемы отключите адаптер от котла, затем установите на котле ту температуру теплоносителя, которую вы считаете максимально-возможной в

г

контуре (например, 70...80 градусов С). После этого подсоедините адаптер и скорее всего, котел начнет работать верно.

Не забывайте перед проведением монтажных работ отключать электропитание адаптера и системы ectoControl! КОТЕЛ ГРЕЕТ ТЕПЛОНОСИТЕЛЬ ДО ОДНОЙ ВЕЛИЧИНЫ И НЕ МЕНЯЯТ ЕЕ. ПОЧЕМУ?

Возможно, адаптер находится в аварийном режиме. Так будет, если термодатчики оказались недоступны или неисправны, а также если пропала связь адаптера с системой (например, система была отключена Вами или вы удалили из нее адаптер). В таком случае адаптер будет поддерживать температуру в контуре, взятую из настроек аварийного режима (п. 2.2).

В ПРОГРАММЕ НАСТРОЕН РЕЛЕЙНЫЙ РЕЖИМ. ТЕКУЩАЯ ТЕМПЕРАТУРА НИЖЕ УСТАВКИ, НО КОТЕЛ НЕ ВКЛЮЧАЕТ НАГРЕВ. ПОЧЕМУ?

В релейных режимах момент, когда нужно включить нагрев, определяется не только фактической разницей температуры уставки и текущей температуры, но и величиной гистерезиса (задается в настройках программы отопления). Если текущая температура ниже уставки, но выше, чем температура уставки минус значение гистерезиса, программа не будет включать нагрев, ожидая, что температура упадет еще ниже и будет меньше, чем значение уставки минус значение гистерезиса. После этого котел должен включить нагрев.

ПЕРЕСТАЛИ РАБОТАТЬ КНОПКИ НА САМОМ КОТЛЕ. ПОЧЕМУ?

Адаптер перехватывает управление котлом на себя. Отключите адаптер и через некоторое время котел позволит управлять собой своими кнопками.

НЕКОТОРЫЕ ПАРАМЕТРЫ КОТЛА НЕ ОТОБРАЖАЮТСЯ ИЛИ ОТОБРАЖАЮТСЯ НЕКОРРЕКТНО! ПОЧЕМУ?

Обратите внимание, что котлы разных марок и моделей могут поддерживать не все доступные в спецификациях OpenTherm, eBus и Navien параметры. Проконсультируйтесь с авторизованным сервисным центром котлов Вашей марки перед приобретением адаптера.

4.СПИСОК СОВМЕОТИМЫХ М1ОДЕЕЕЙ КОТЛОВ

КАКИЕ КОТЛЫ РАБОТАЮТ С АДАПТЕРОМ OPENTHERM?

VOLF

FGG-K-24

BALTUR

Tesis

ELECTROLUX

Quantum

FEDERICA BUGATTI

TURBO PLUS 24, 28, 32 кВт

GEFFEN

Серия MB

IMMERGAS

серия STAR серия MYTHOS

ACV

Kompakt HR / HRE

BERETTA

CIAO

LEMAX

Серия Wise Серия Clever Серия Prime-V

FONDITAL

MINORCA

ANTEA

DELFIS

г

BUDERUS

Logamax U072

BAXI

Ampera*

ECO NOVA

LUNA3 Comfort*

LUNA 3*

LUNA3 Comfort Combi

LUNA Duo-tec 24

NUVOLA DUO - tec +

DUO - tec Compact NUVOLA -3 B40

NUVOLA- 3 Comfort

ECO Four 1.24 F

ECO classic

MAIN Four

FOURTECH

ECO Home

ECO-4S*

ECO-5 Compact MAIN -5

Slim 1.490iN* (только с платой арт. KHG 71407251) Slim (все модели, только с платой арт. KHG 71407251)

FERROLI

Pegasus D 40 Fortuna

DOMIcompact F24D DIVA F24

DOMINA N F24

DIVAtech F24-F37

DIVAtop HC24 Arena

New Elite 60 F 24 E Bluehelix Tech S

DE DIETRICH

Zena MS Zena Plus

NANEO PMC-S 24 34 24-28 MI 30-35 MI 34-39 MI

MS 24-31 MI FF

MSL 24-31 MI FF

Vivadens

Neovo с панелями управления B-Control и iniControl2 С330/С630 с панелями управления iniControl

LAMBORGHINI

ERA f45m

AXE 3 32 R

BOSCH

WBN6000-24C

GAZ2500F

WBN600-24C

THERMONA

20/28 TCX, TCX.A EL23

Therm Duo 50

VIESSMANN

Vitodens 100w (WB1C)

Vitodens 100 B1HC/B1KC Vitodens 100 B1HC/B1KC Vitopend 100 A1HB/A1JB



КАКИЕ КОТЛЫ РАБОТАЮТ С АДАПТЕРОМ E-BUS?

VAILLANT

eloBLOCK (электрический)

ecoTEC plus VU 486-656/5-5

turboTEC plus VUW / 5-5 (двухконтурный)

atmoTEC plus VU / 5-5

turboTEC plus VU / 5-5 (одноконтурный)

atmoTEC pro VUW240/5-3

turboTEC pro VUW 242/5-3

atmoTEC plus VUW / 5-5

ecoTEC plus VUW 246-346 / 5-5

ecoTEC plus VU 466-656

ecoTEC plus VU 166-386

ecoCOMPACT со встроенным бойлером

ecoTEC plus VU 806-1206

ecoTEC pro

ecoVIT/5

ecoVIT VKK INT 226-476/4 ecoCRAFT VKK 806-2806

PROTHERM

Скат (RAY)(электрический)

Рысь конденсационная (Lynx Condence)

Пантера (Panther)

Гепард (Gepard)

Медведь KLOM Медведь KLZ17 Медведь KLZ Dolphin 6-28KE

ARISTON

Ariston CARES X - HS X

КАКИЕ КОТЛЫ РАБОТАЮТ С АДАПТЕРОМ NAVIEN?

NAVIEN

Ace

Deluxe

EQB

Список совместимых котлов постоянно пополняется. Актуальную информацию смотрите на нашем сайте технической поддержки help.ectostroy.ru.







  f9f1c596bcc30e1b9c6574c32329abba.png a69fc6e97bdb841ca3f2607ee72b4cbd.pngbbf08e89dd7c01d607ede8818043c778.pngi.jpg LJ.jpg instagram_logo.jpg


   Яндекс.Метрика
Информация и цена не является публичной офертой. При заказе товара с вами свяжется менеджер и уточнит условия и данные по товарам, а так же расскажет о скидках и акциях.
Мастер универсал Седов Вячеслав Фотогалерея Экотуризм Статьи Новости Живопись и искусство ОтоплениеМонтаж.Рус Мобиба и Термокрафт Муж на час
